Installation von Wiegesystemen an Teleskopladern/Teleradladern

Komponenten der Systeme

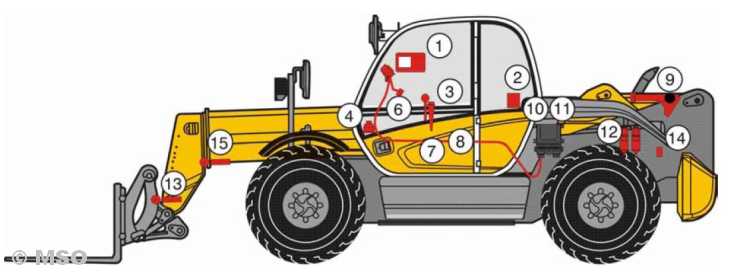

Die Teleskoplader/ Teleradlader Wiegesysteme bestehen im Wesentlichen aus folgenden Komponenten:



1 Haupteinheit: Bordcomputer und deren Anbringung
2 Drucker (optional)
3 Bestätigungstaste: Aufaddieren und Nullsetzen
4-8 Schalter & Kabel
9 Referenzsensoren: Wiegeposition und Hubgeschwindigkeit
10 Anschlussbox
11 Neigungssensor (optional)
12 Drucksensor/en: Druckmessung
13 Schaufelpositionssensor (optional)
15 Ausschub Positionssensor (optional)



Zu den Teleskopader-/Teleradladerwiegesystemen.

Bordcomputer und deren Anbringung an Teleskopladern/ Teleskopladern

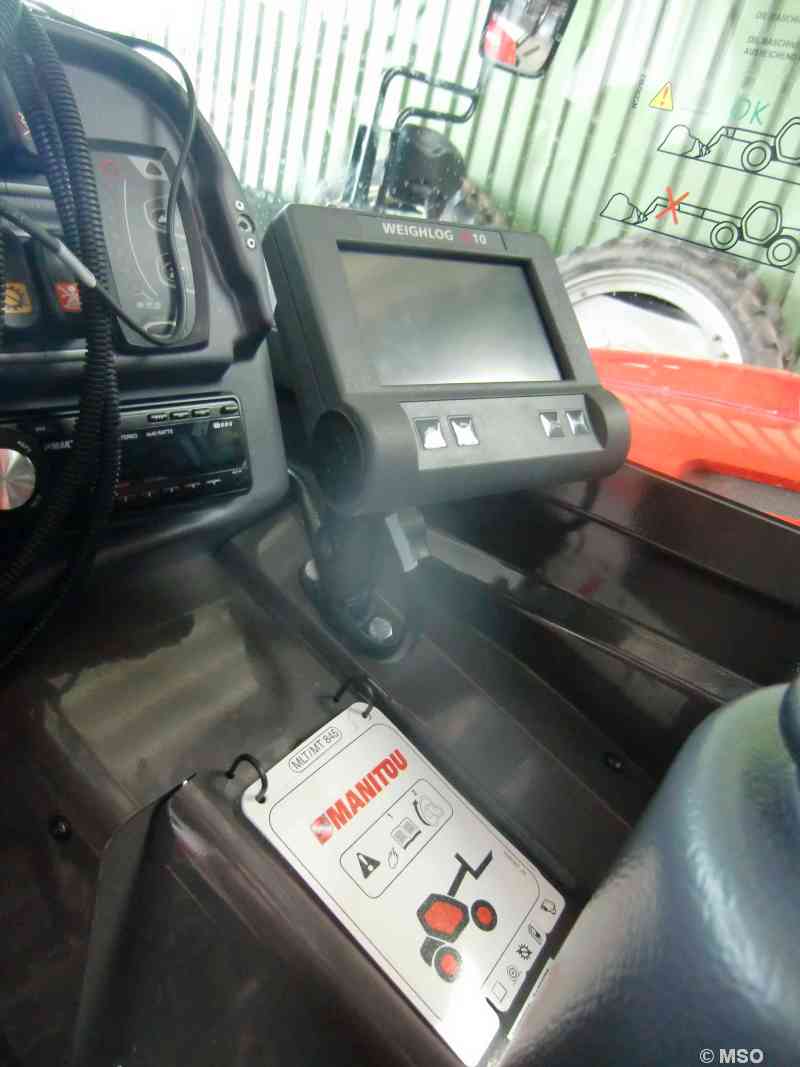

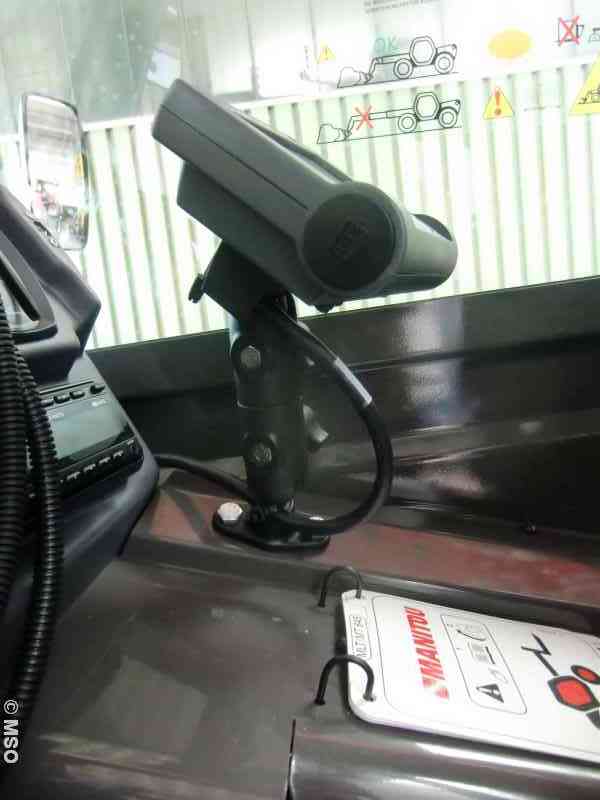

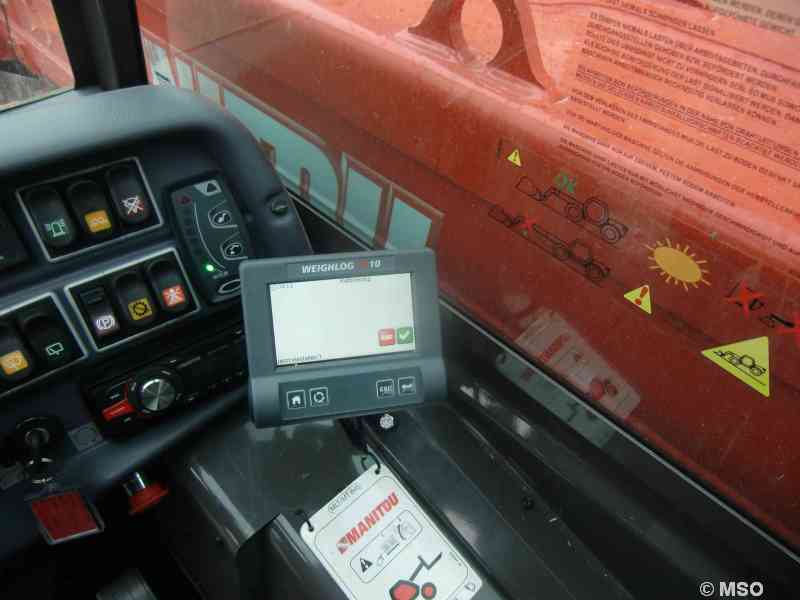

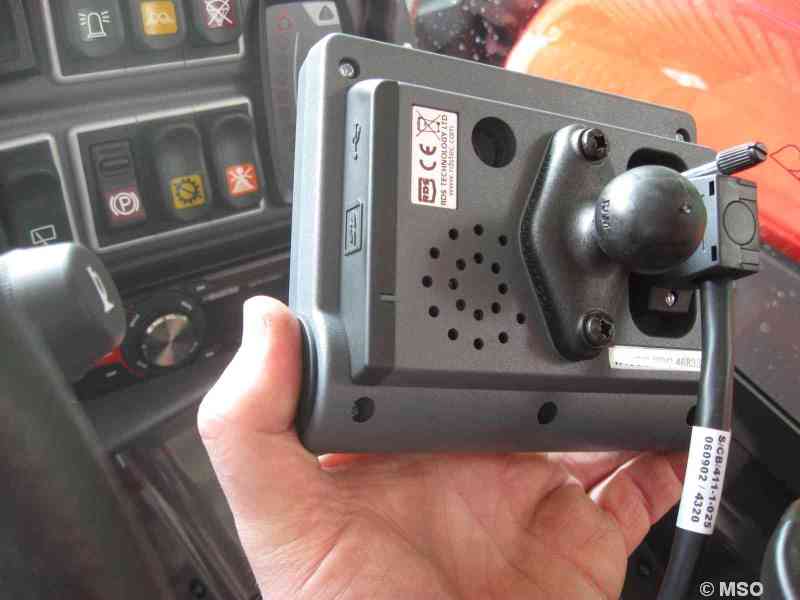

Der Bordcomputer dient zur Anzeige der Gewichte und Bedienung der Waage. Er wird in der Kabine montiert.

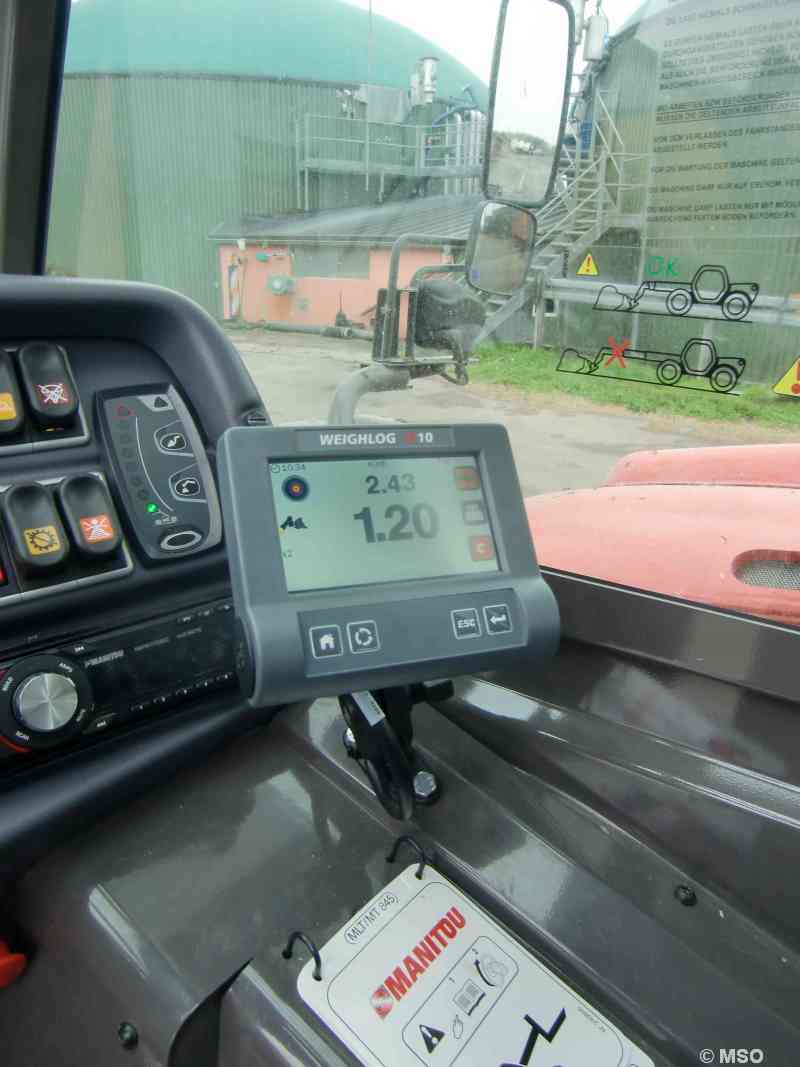

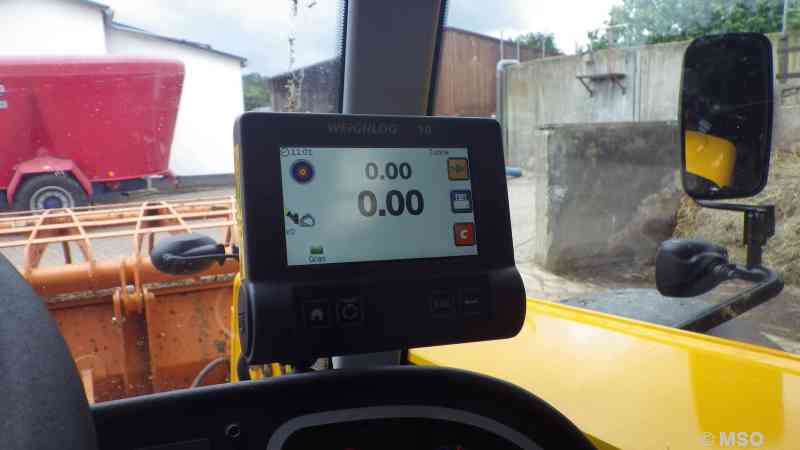

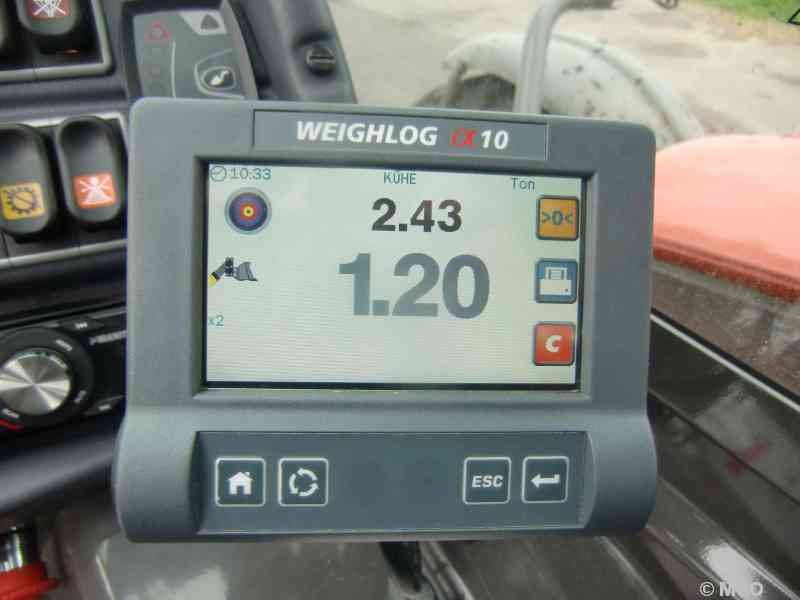

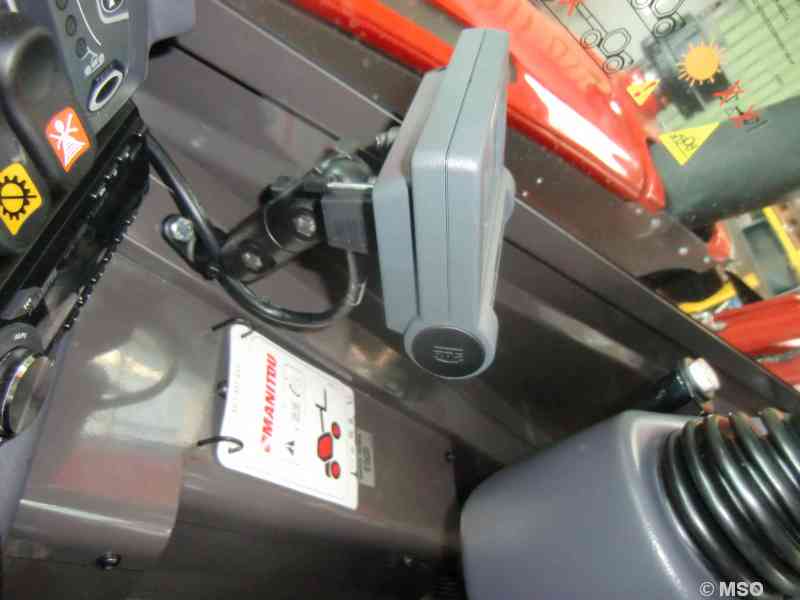

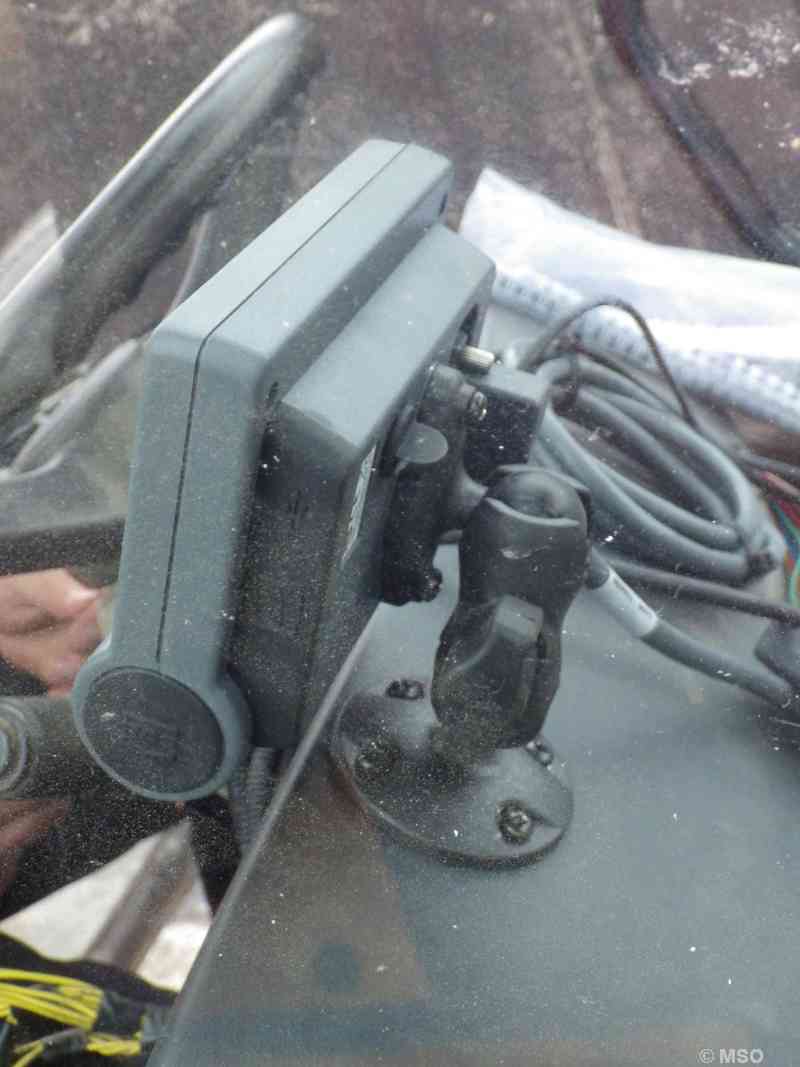

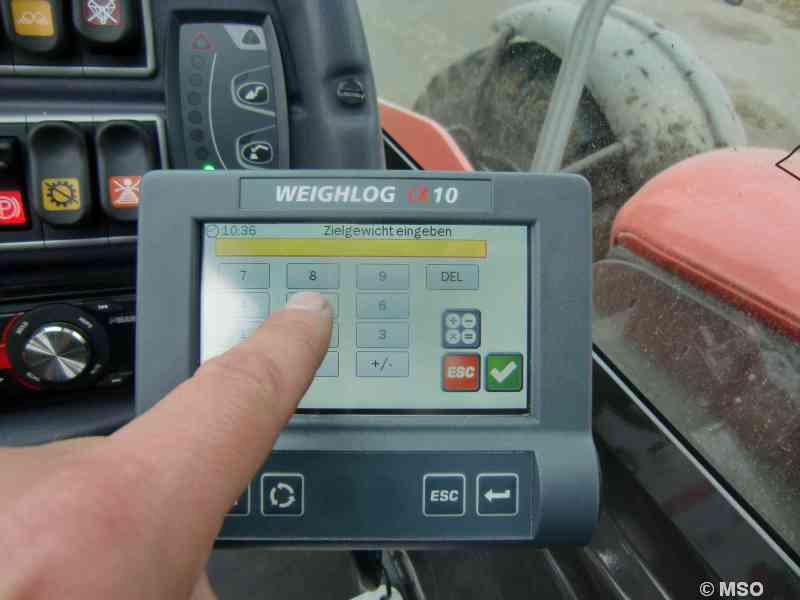

Wiegesystem Weighlog Alpha 10 T4 an Teleskopladern

Nach oben

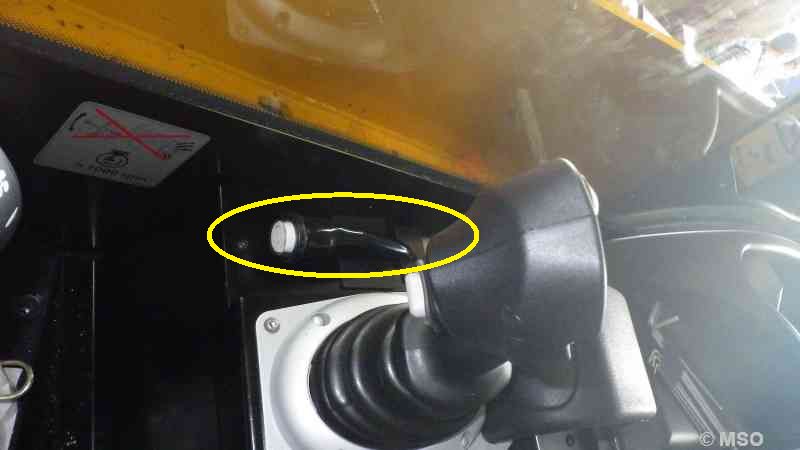

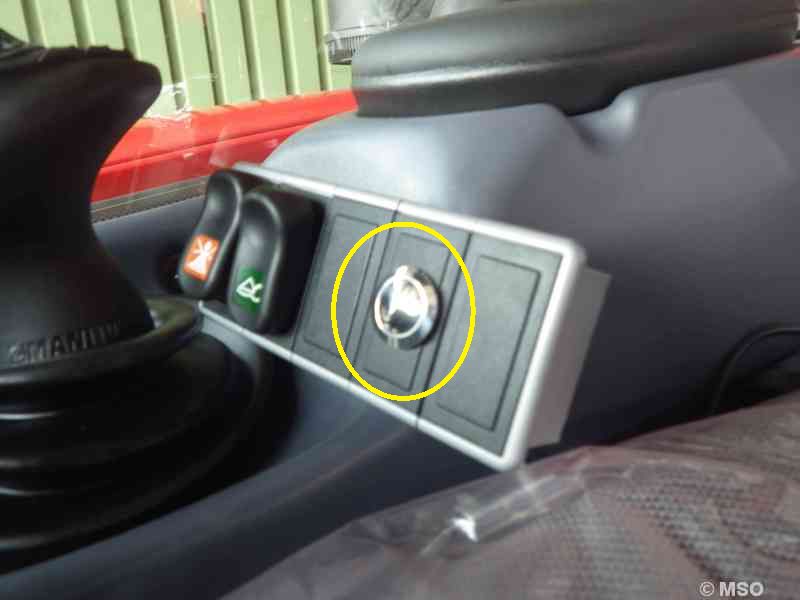

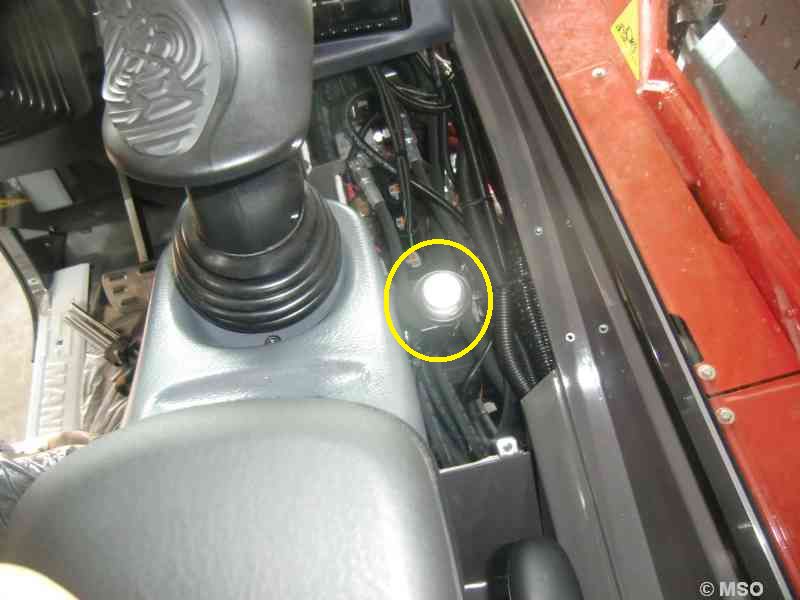

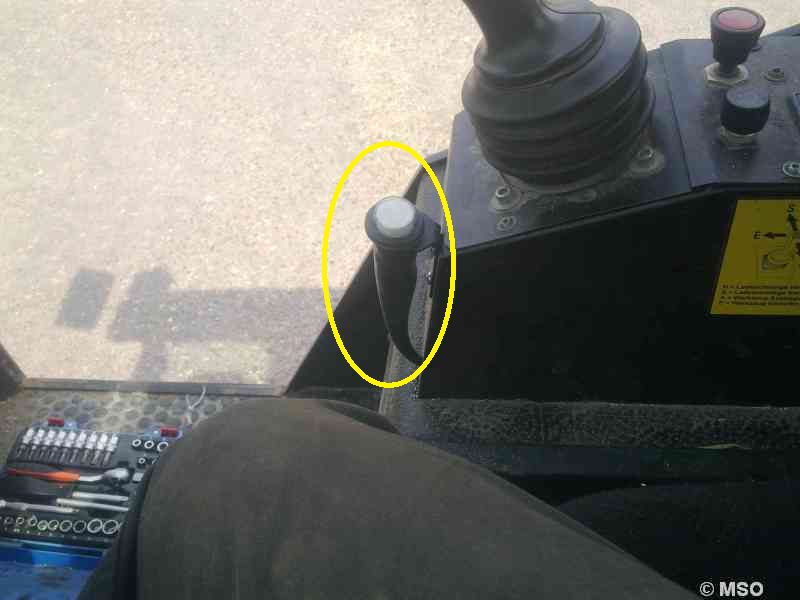

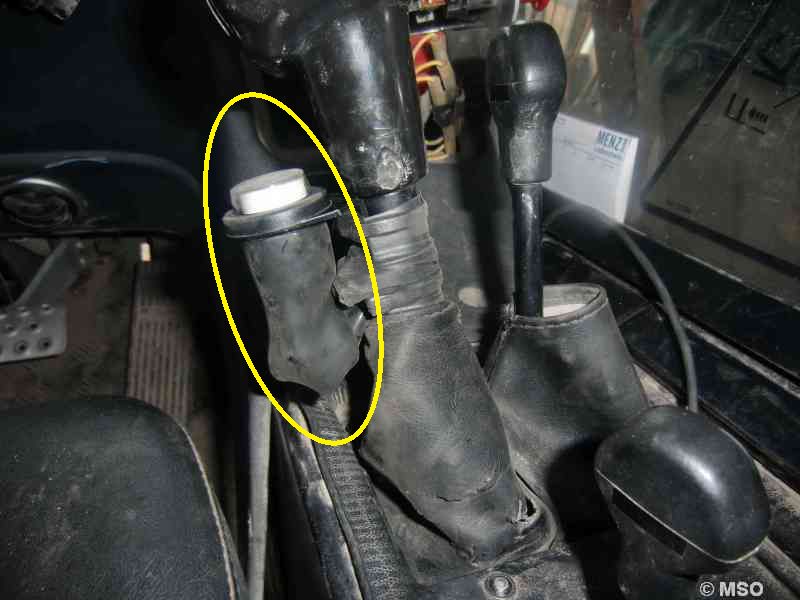

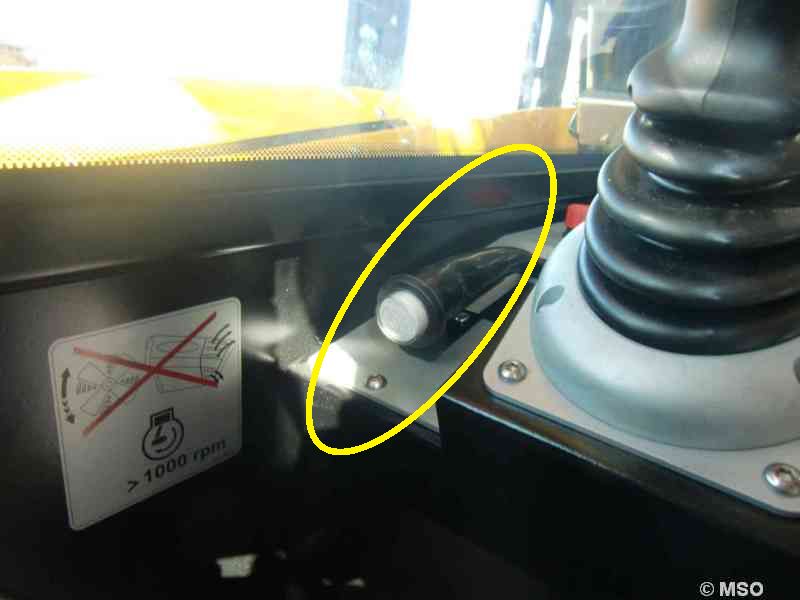

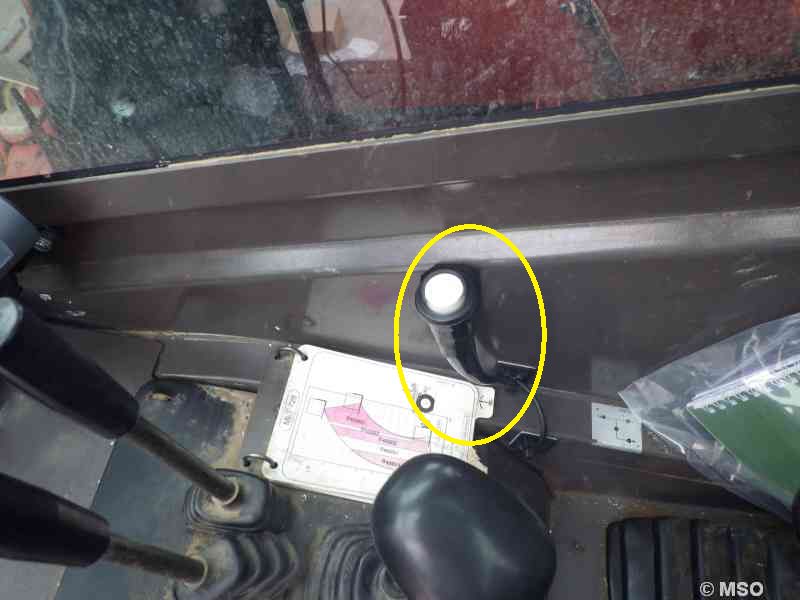

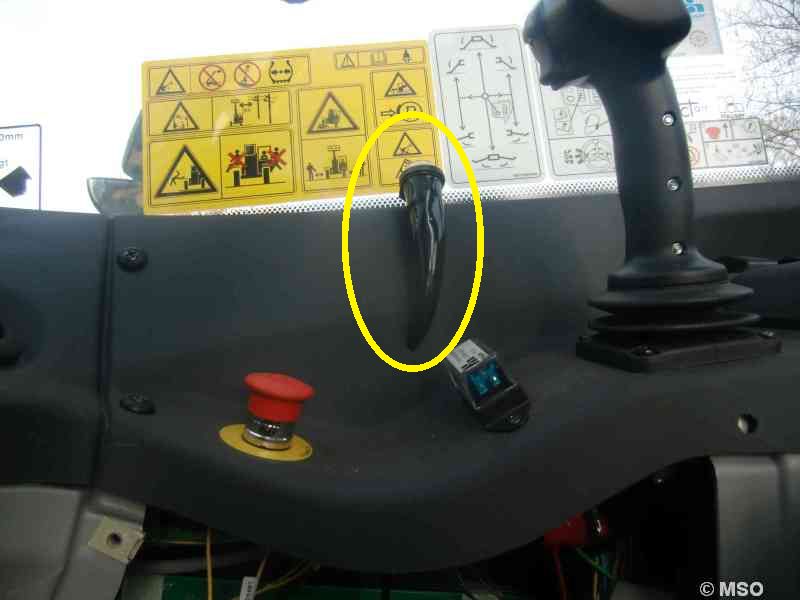

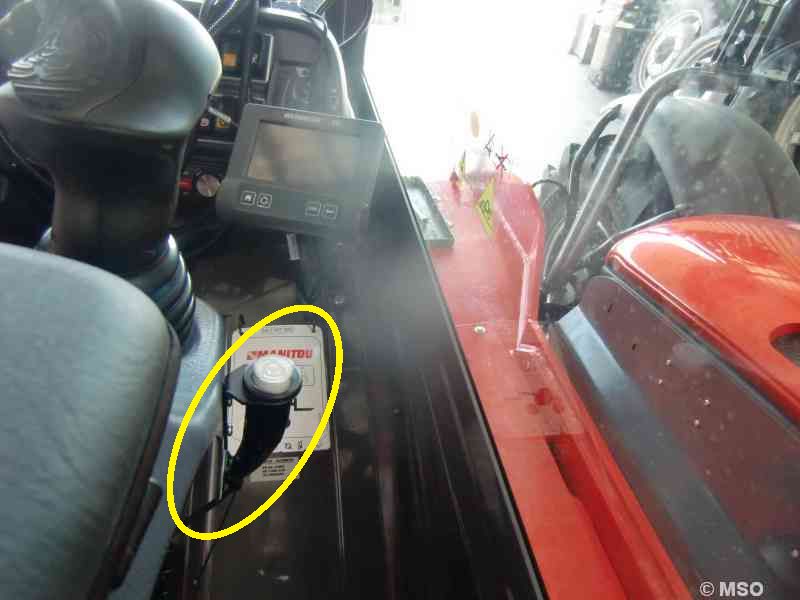

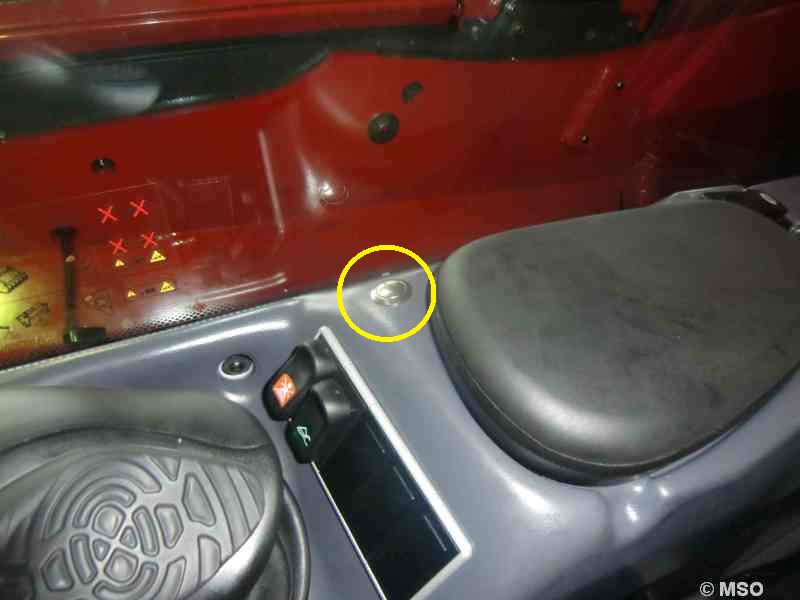

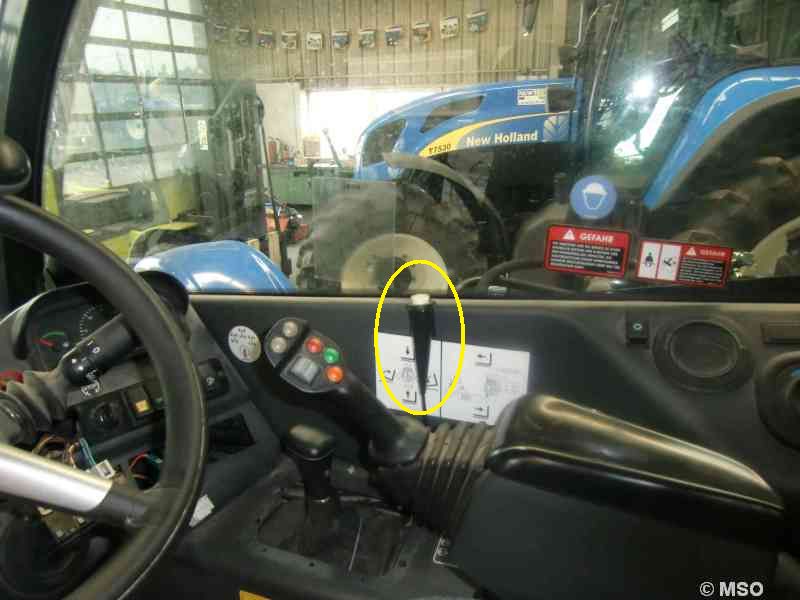

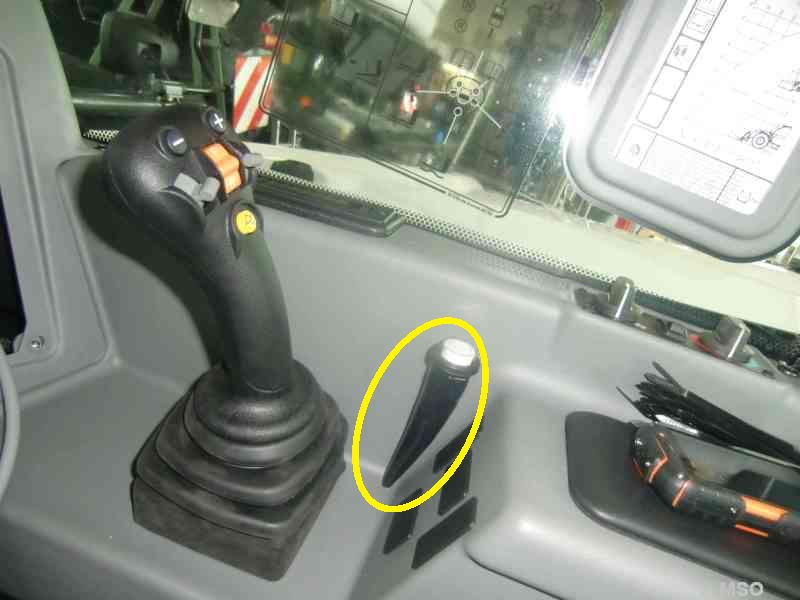

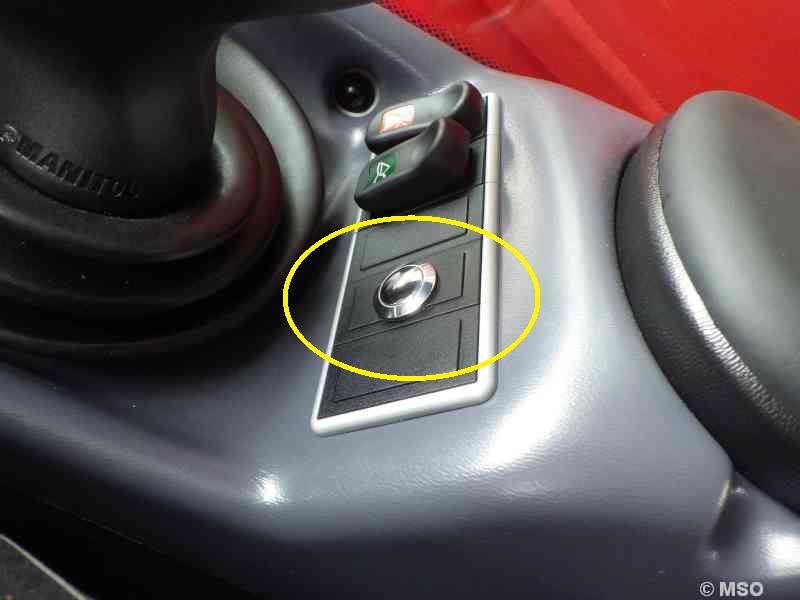

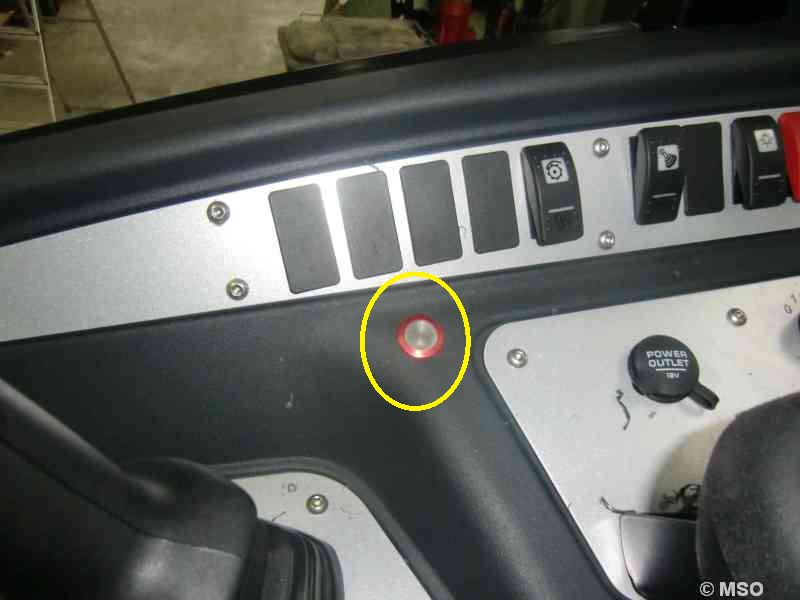

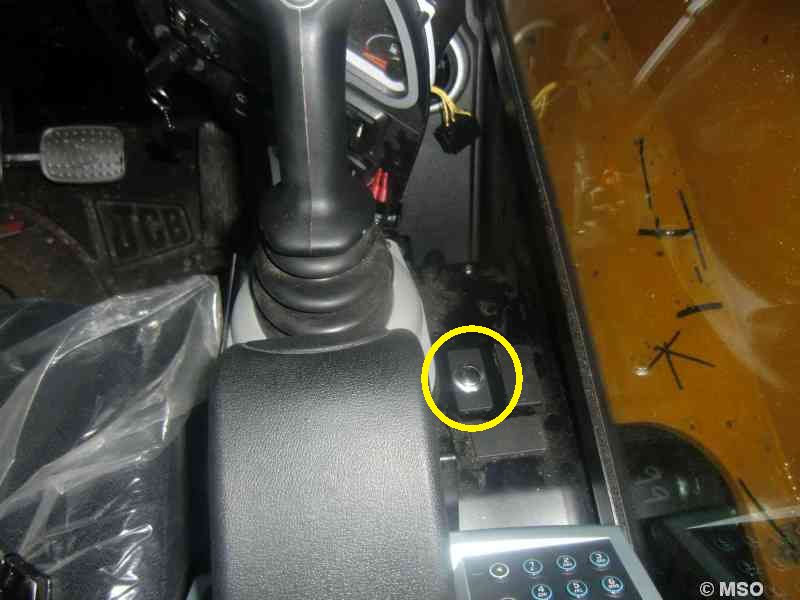

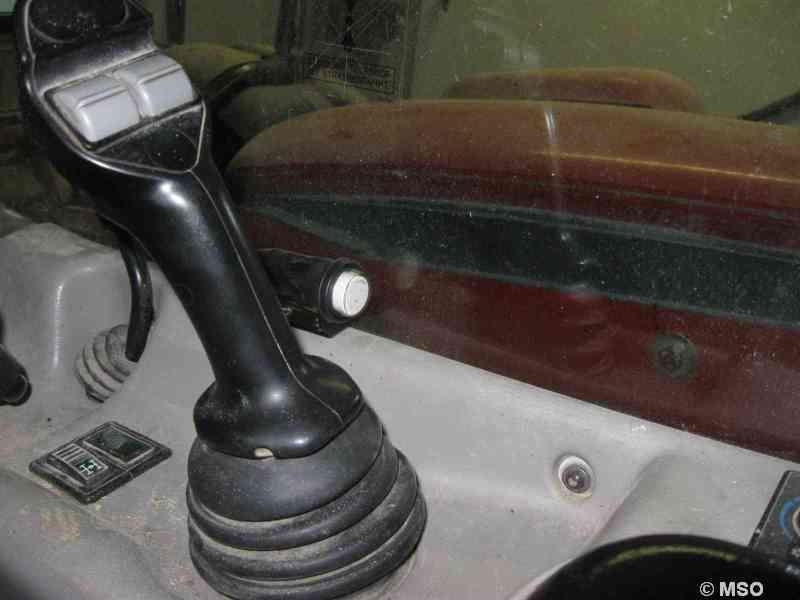

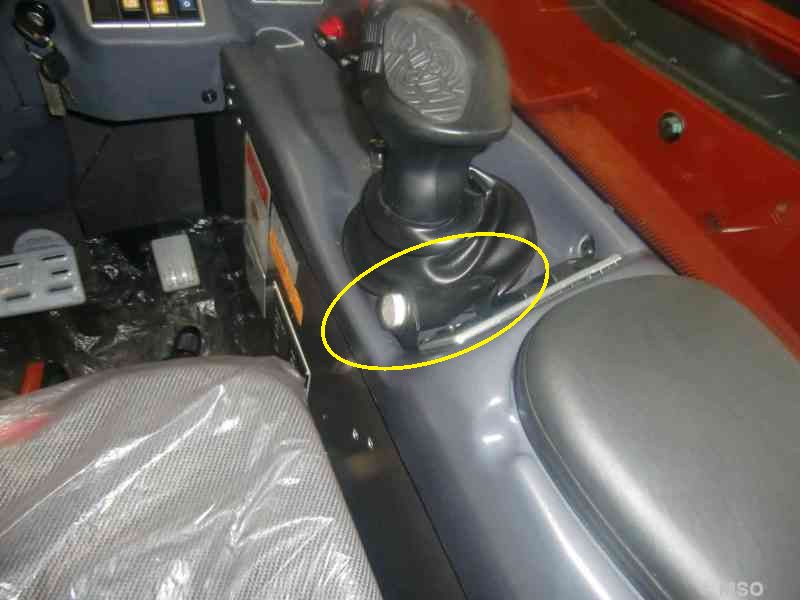

Bestätigungstaste - Aufaddieren und Nullsetzen

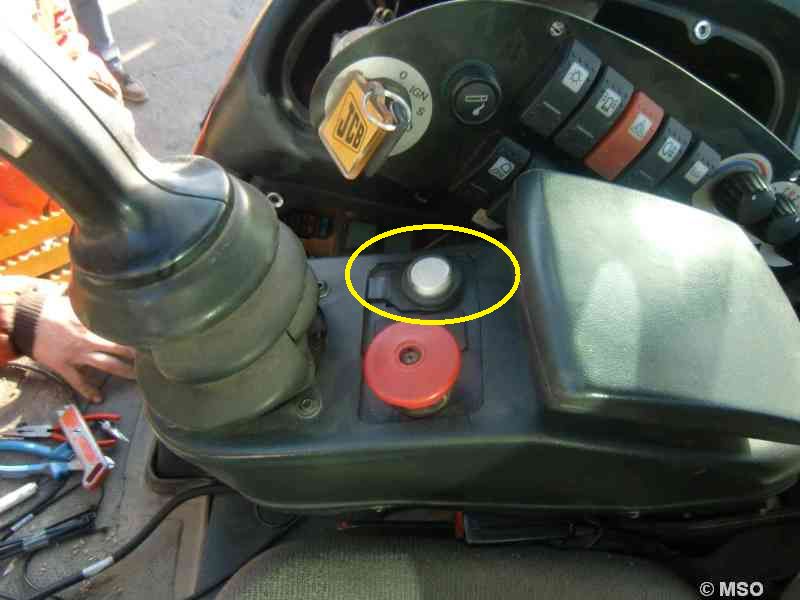

Die Bestätigungstaste ist zum Aufaddieren des Gewichts und Nullsetzung der Summe vorgesehen.

Nach oben

Erfassung der Wiegeposition und Hubgeschwindigkeit

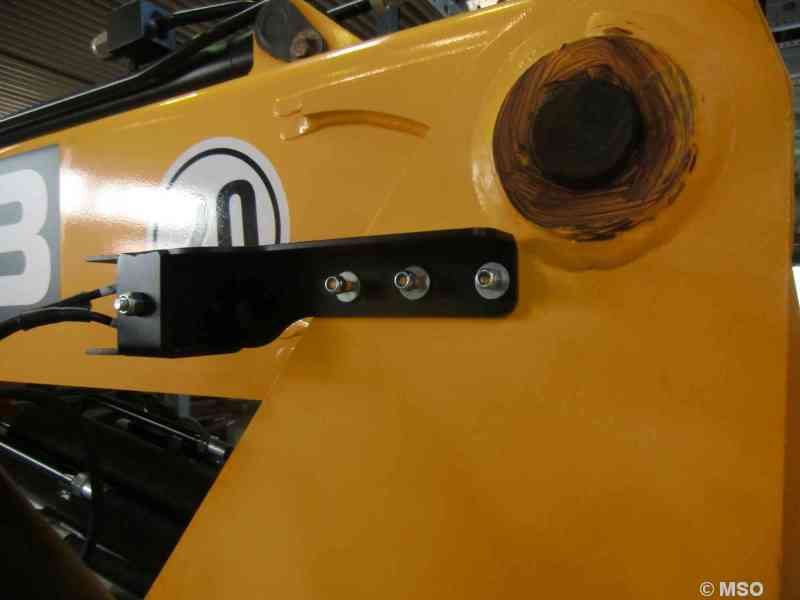

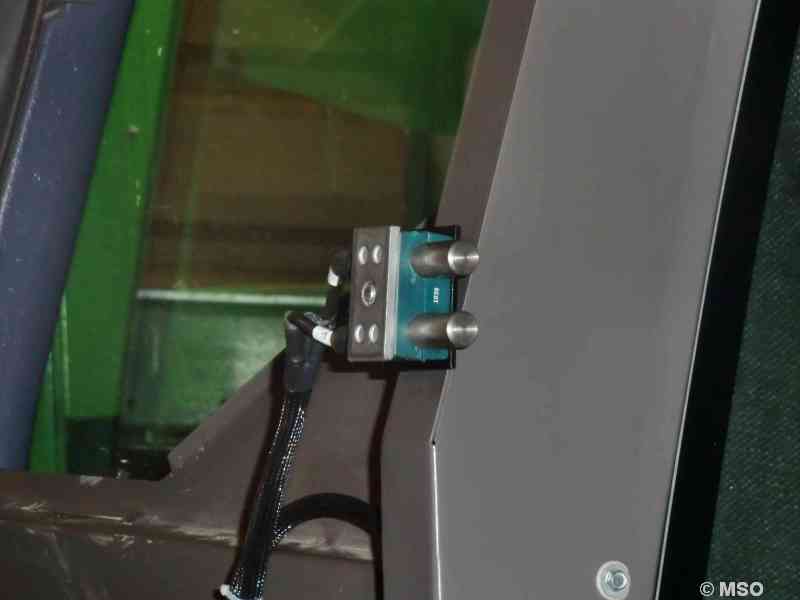

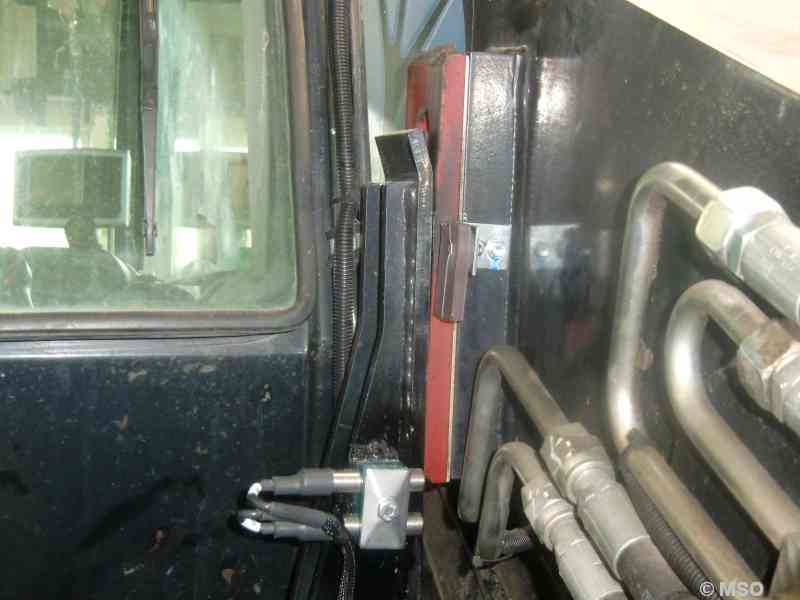

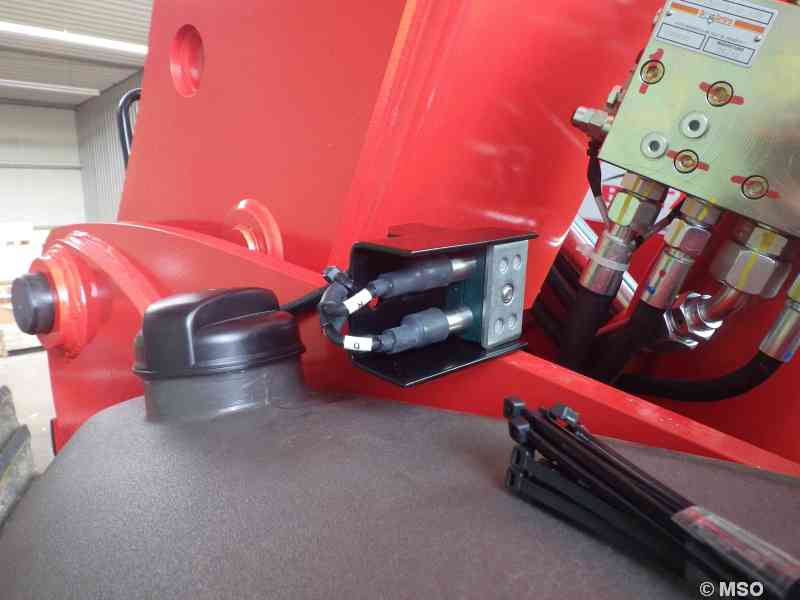

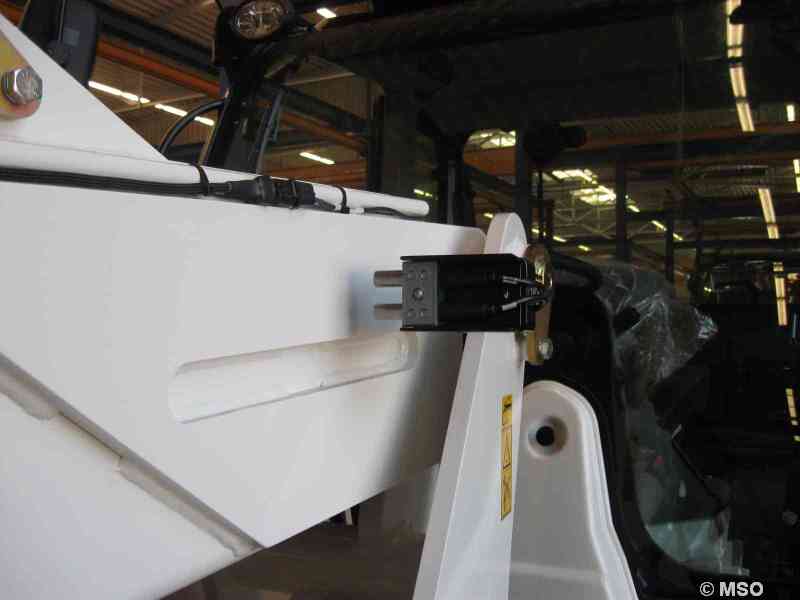

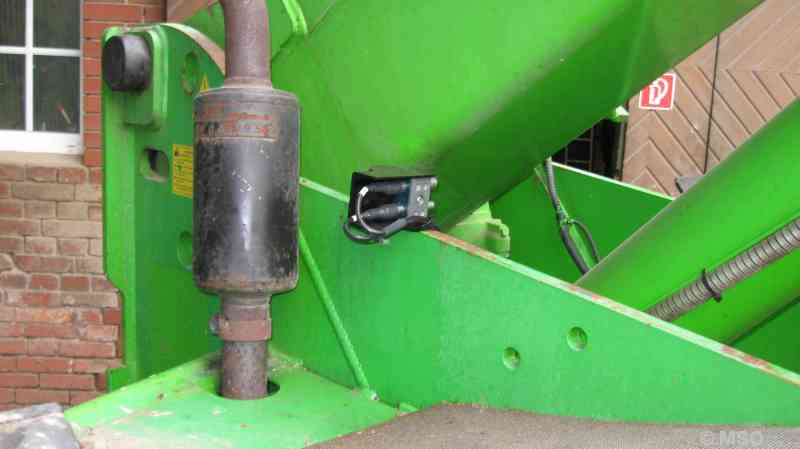

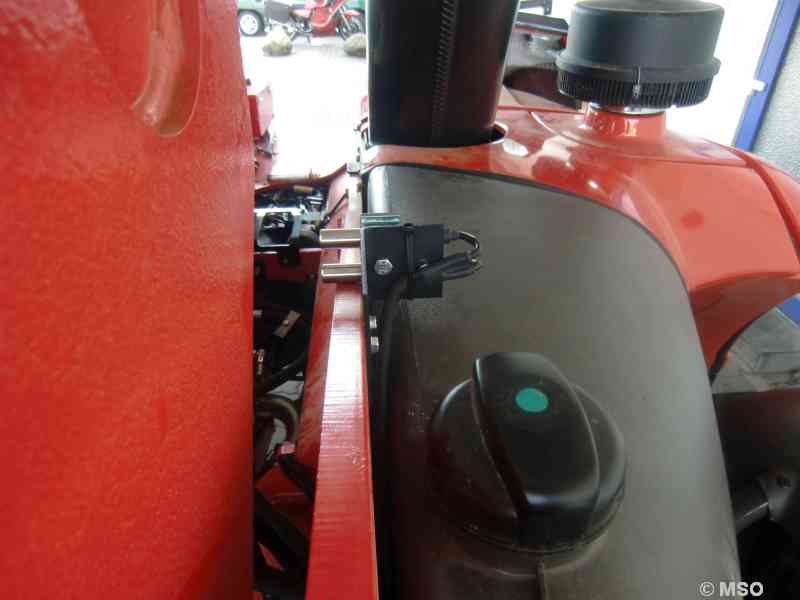

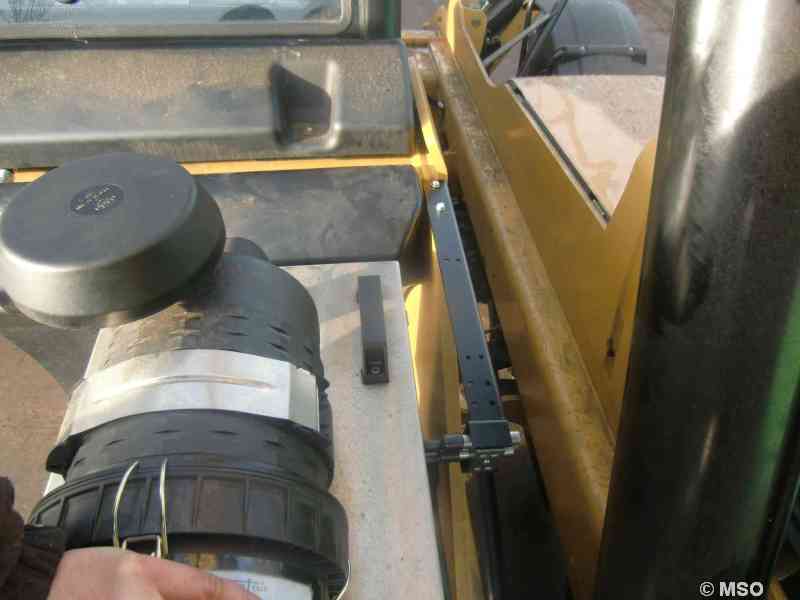

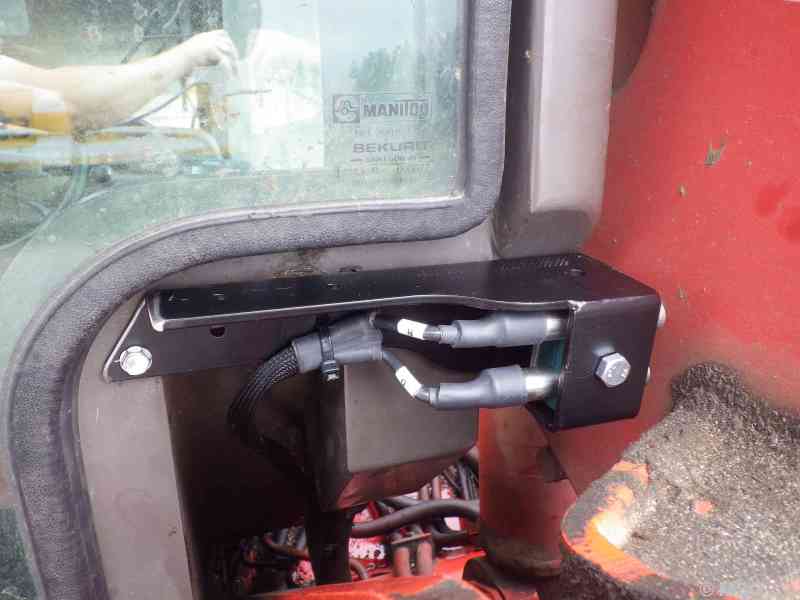

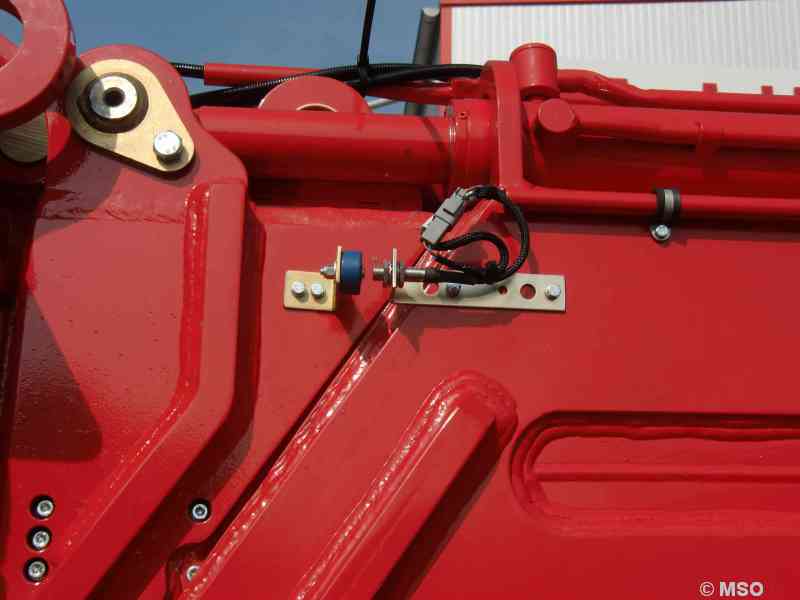

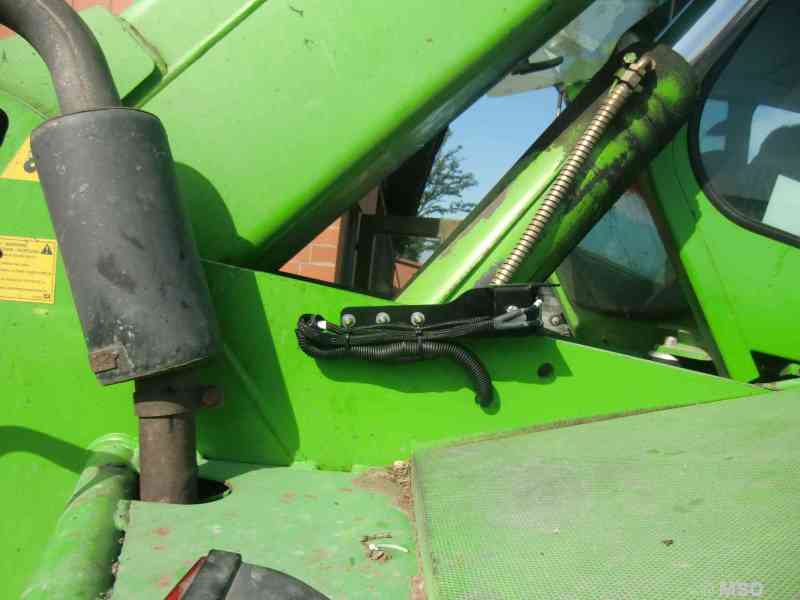

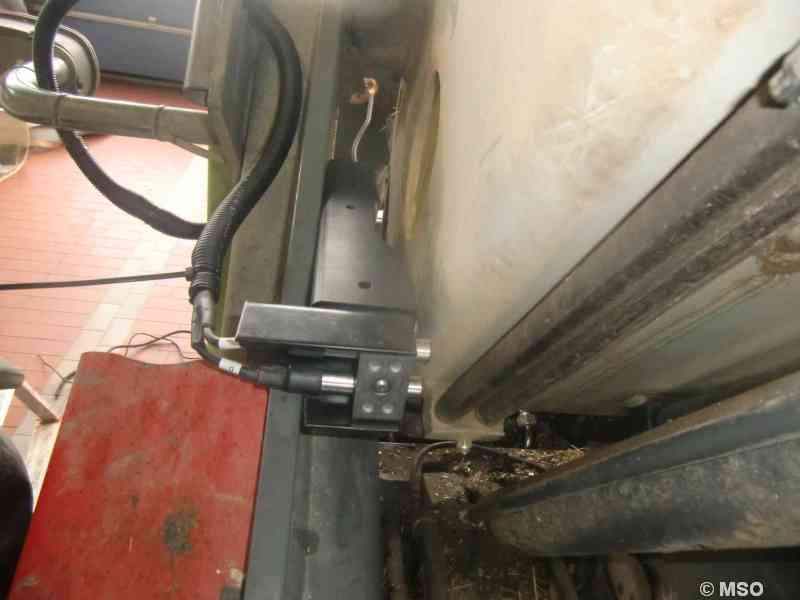

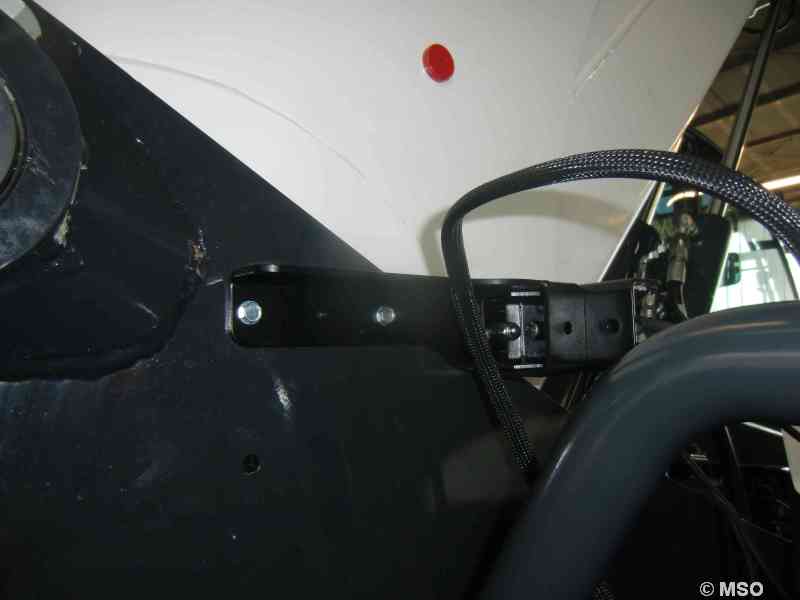

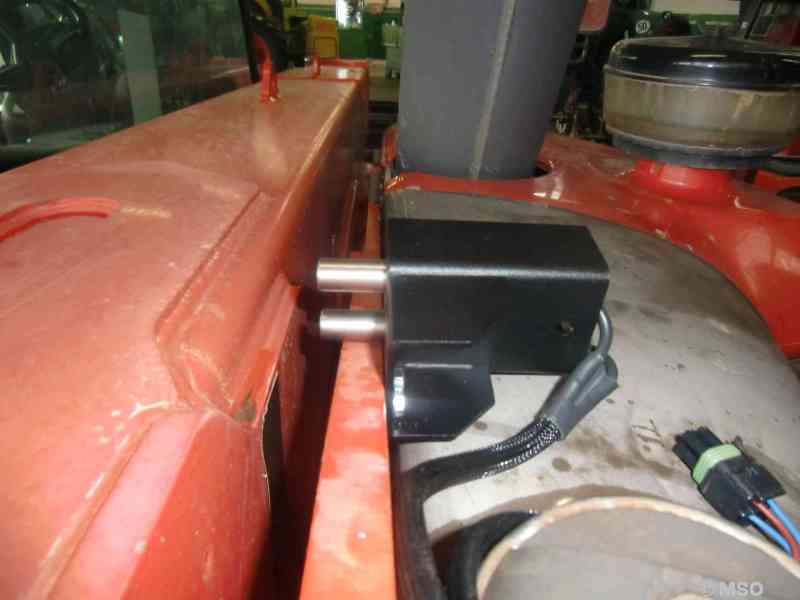

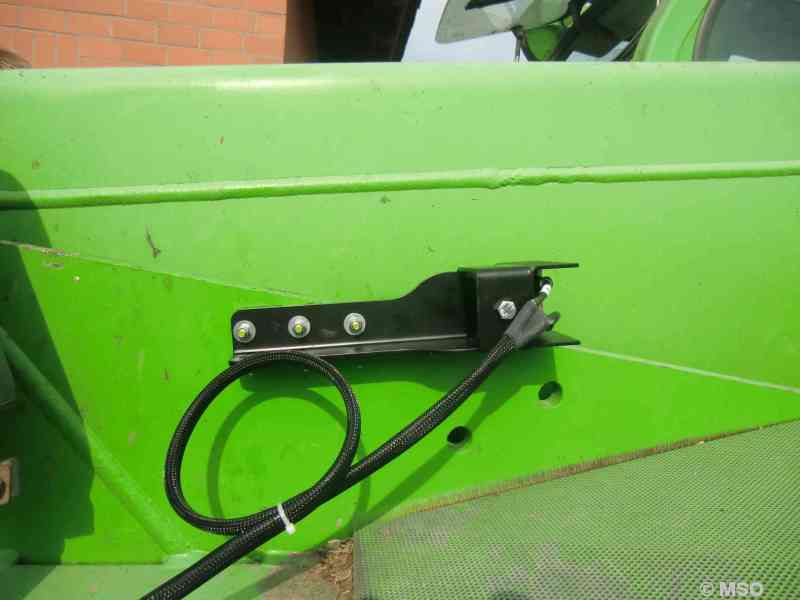

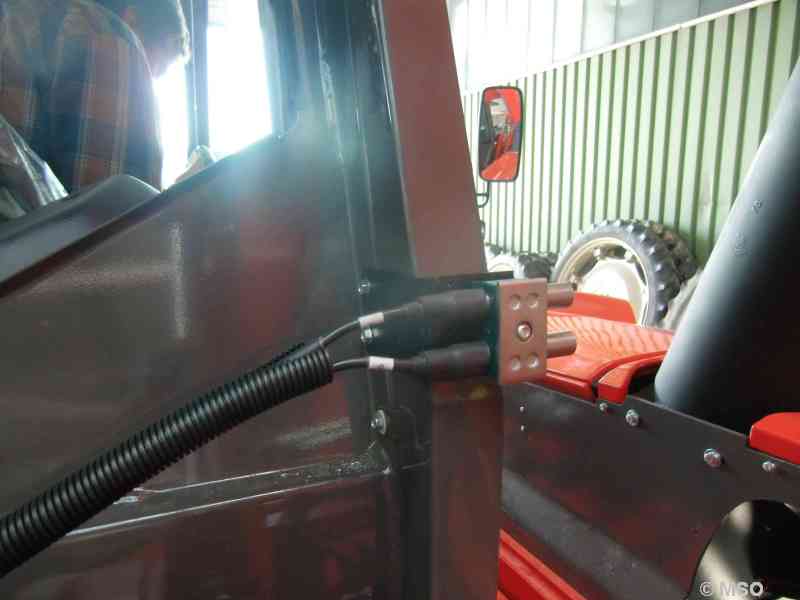

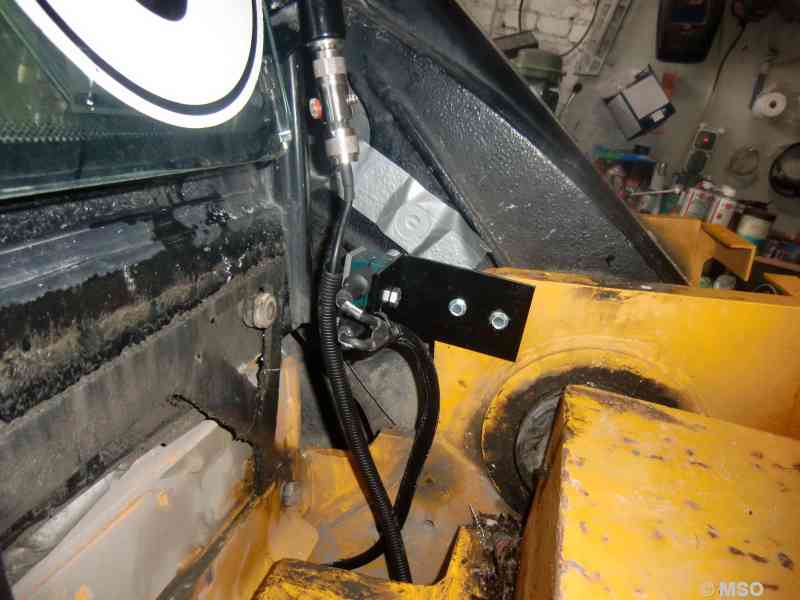

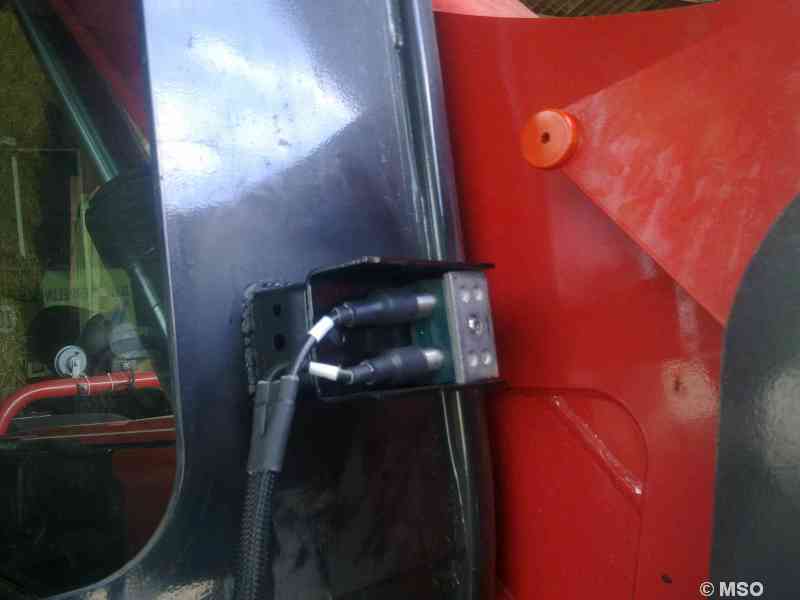

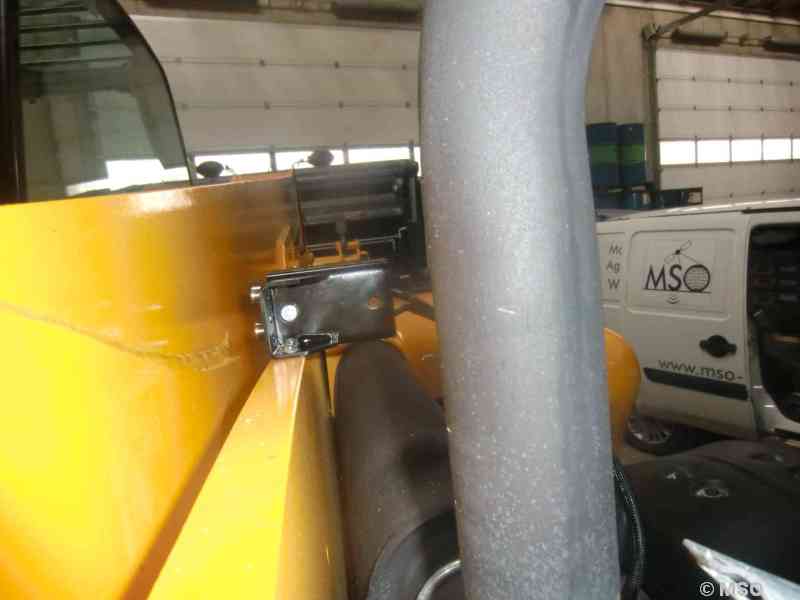

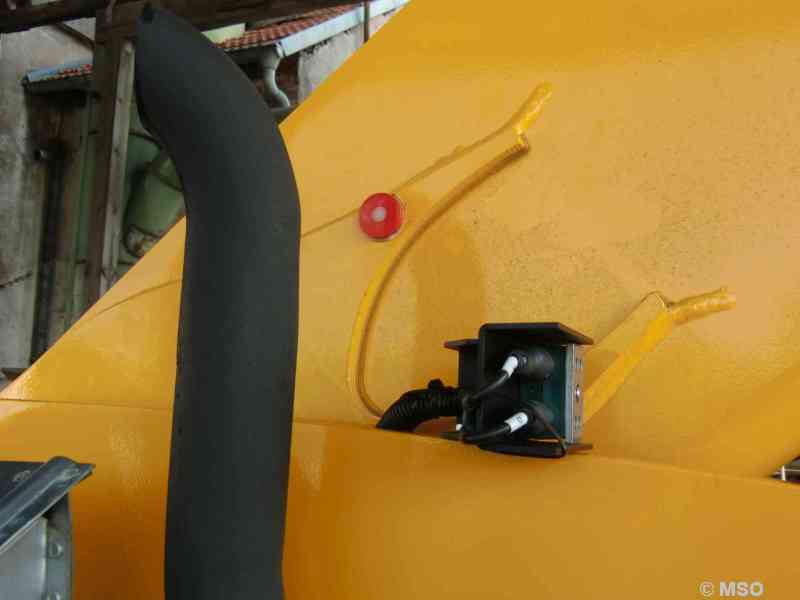

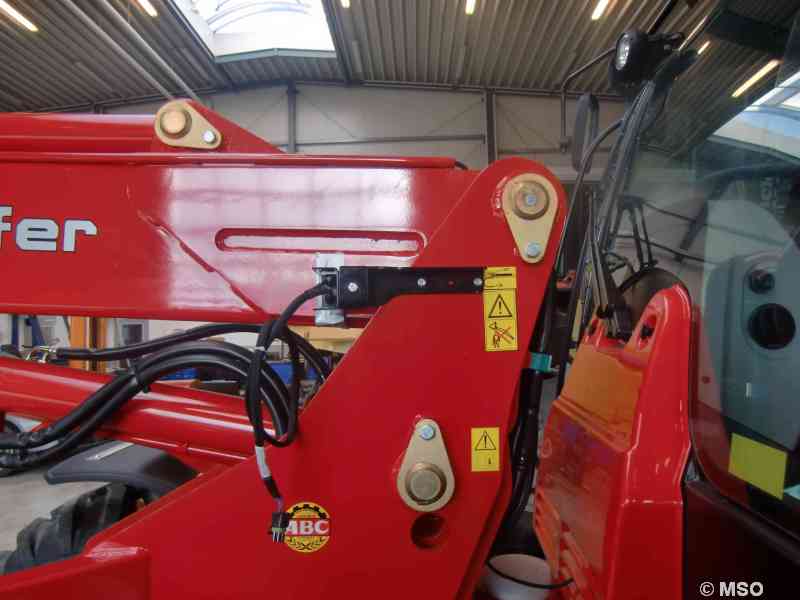

Für die Erfassung der Hubhöhe, der Bewegungsrichtung (Heben oder Senken) und der Hubgeschwindigkeit sind verschiedene Sensoren zuständig. Die Anbringung und Installationen ist auf folgenden Bildern dargestellt.

Nach oben

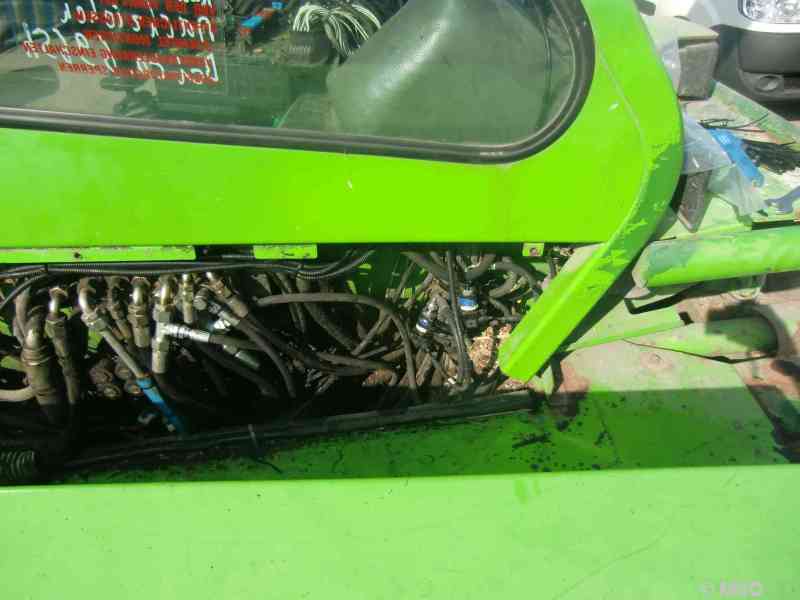

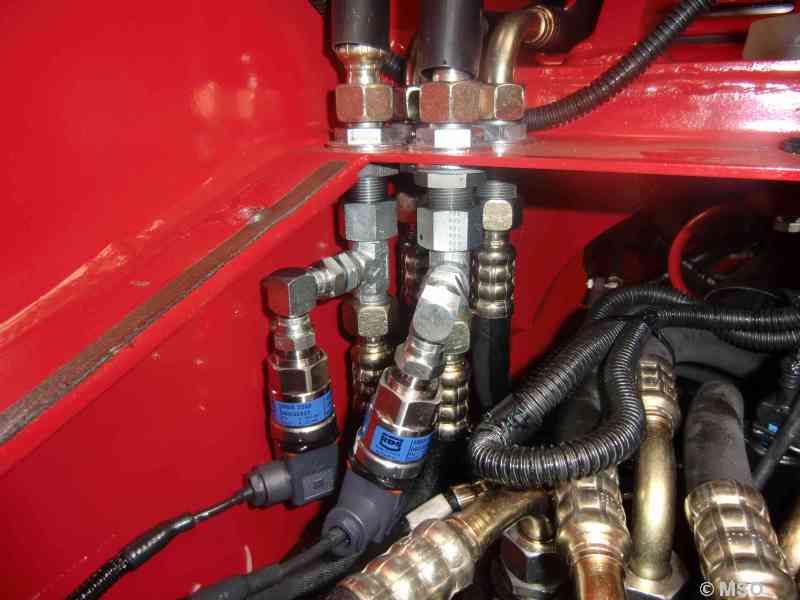

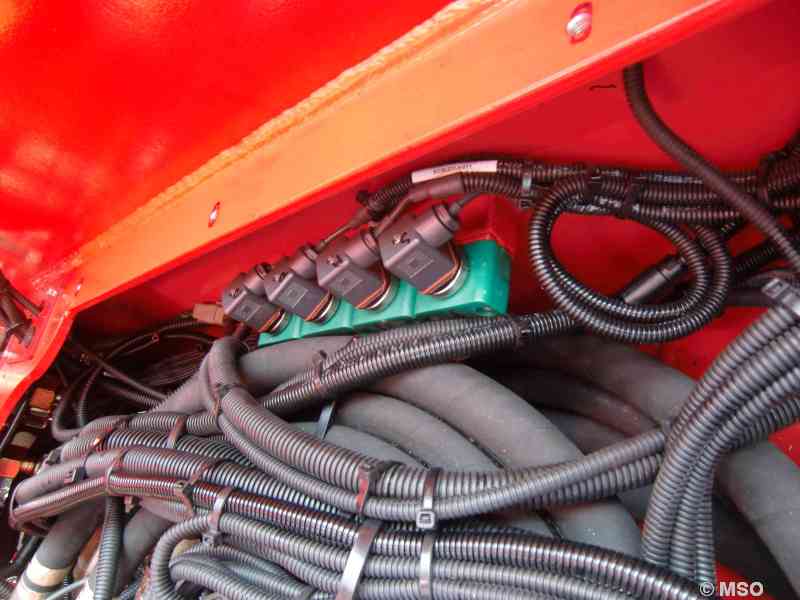

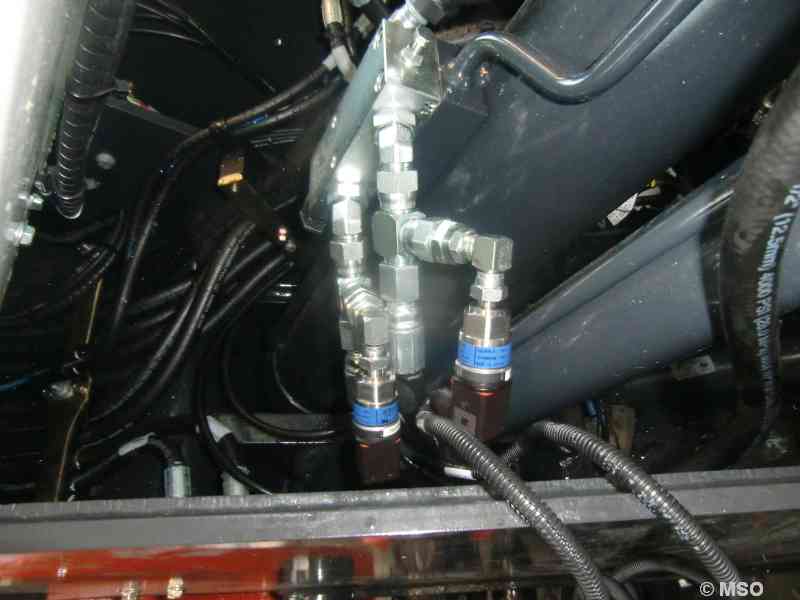

Drucksensoren

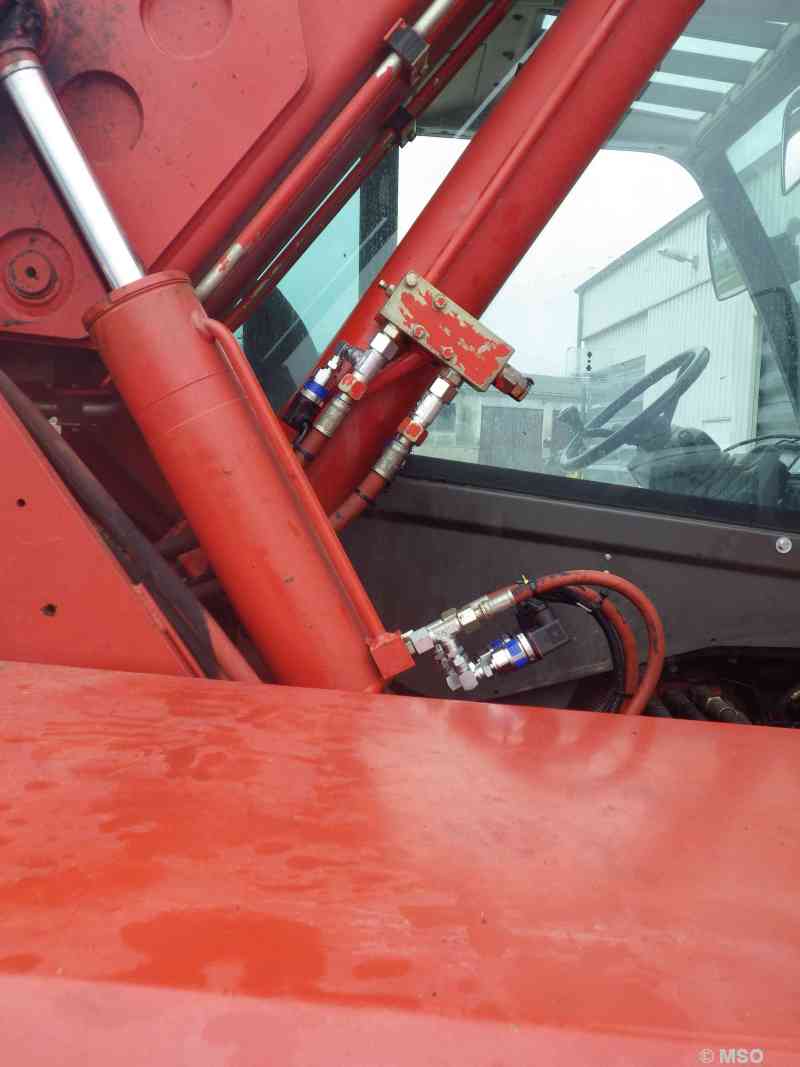

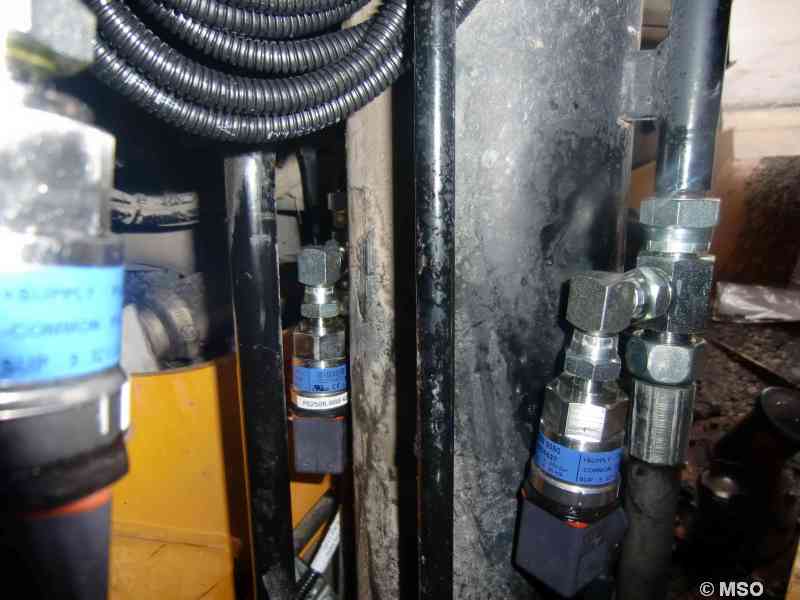

Die Drucksensoren dienen der Erfassung des Hydraulikdruckes.

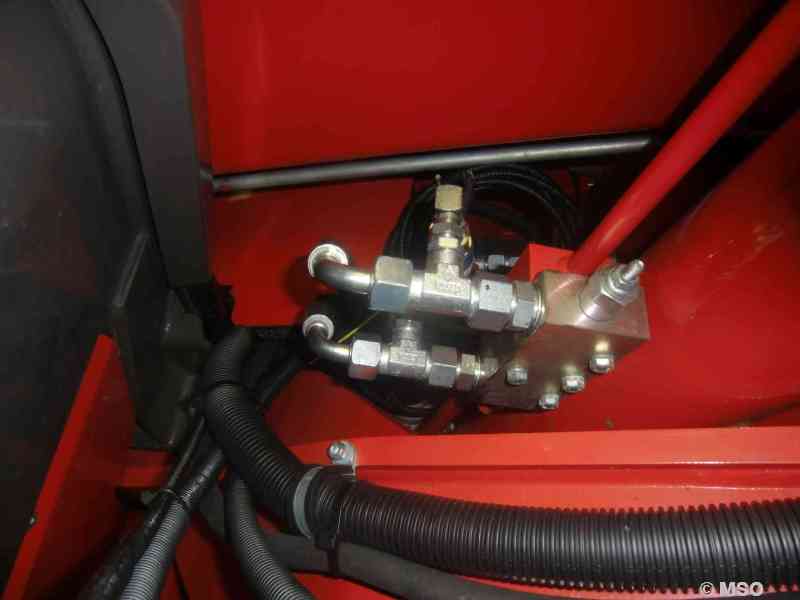

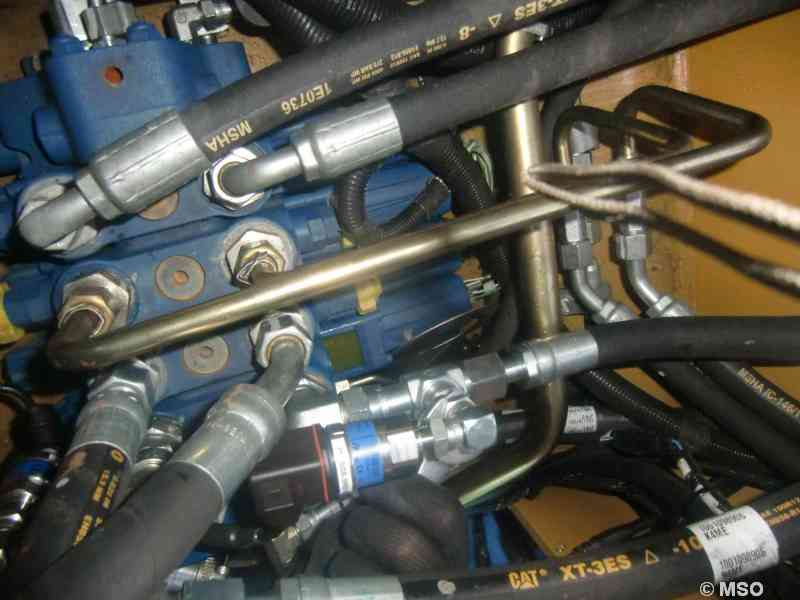

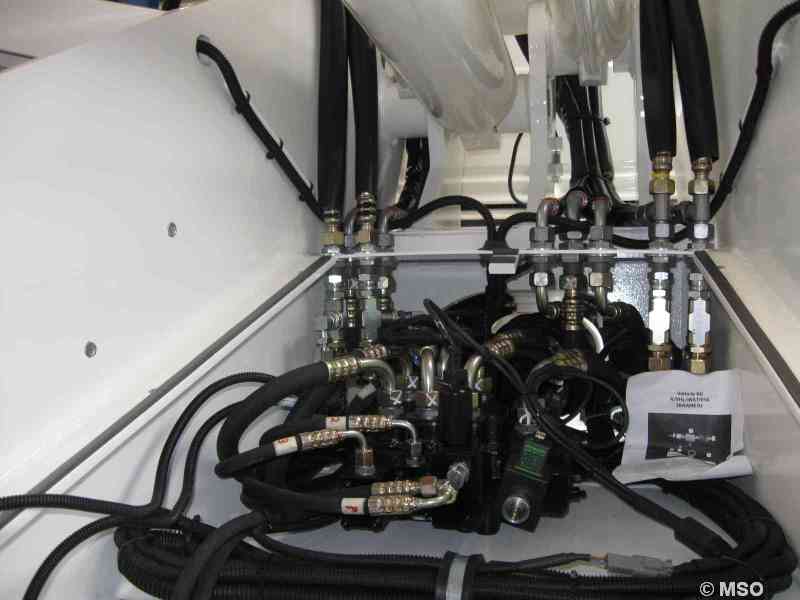

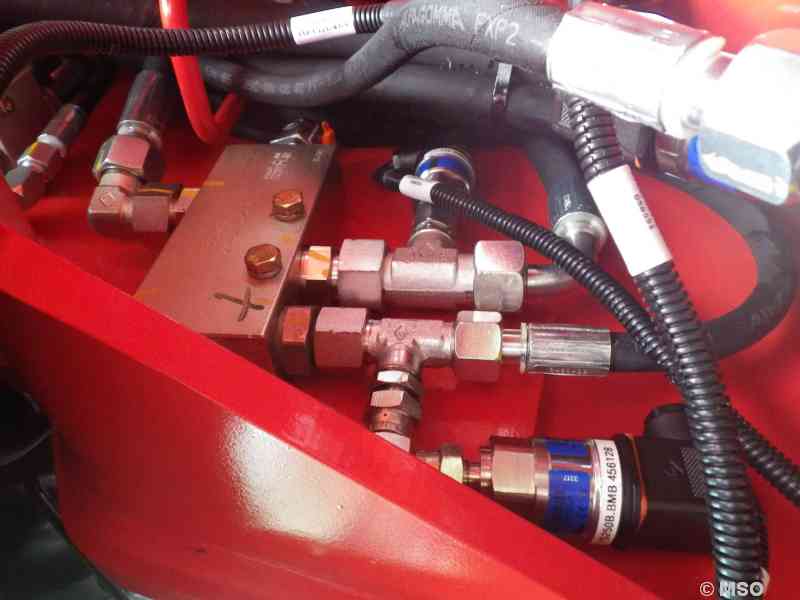

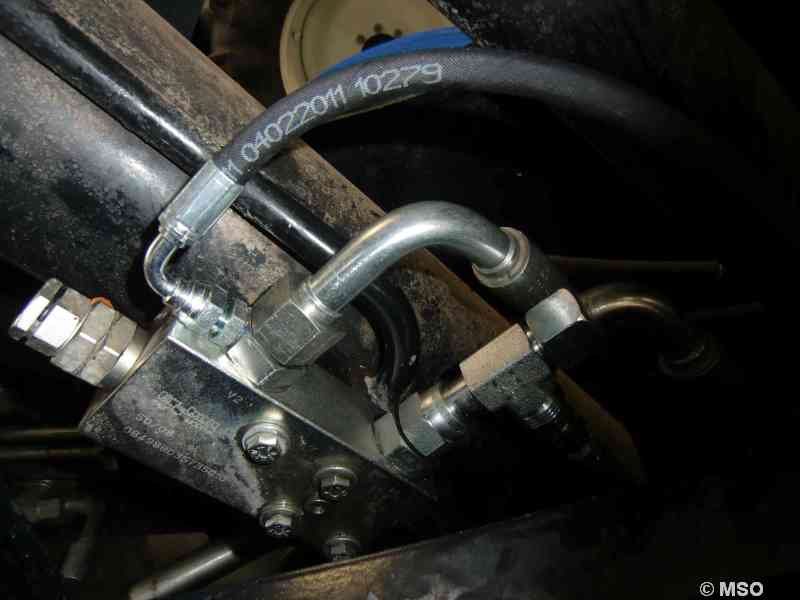

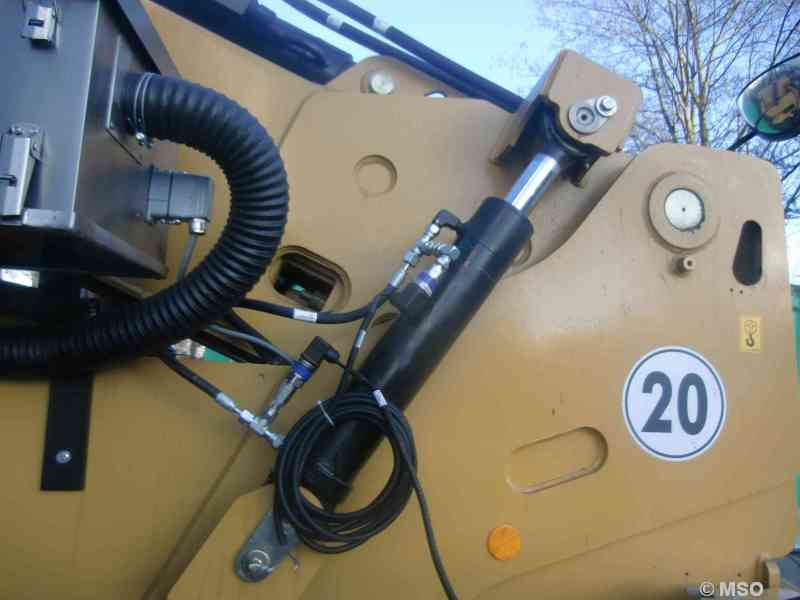

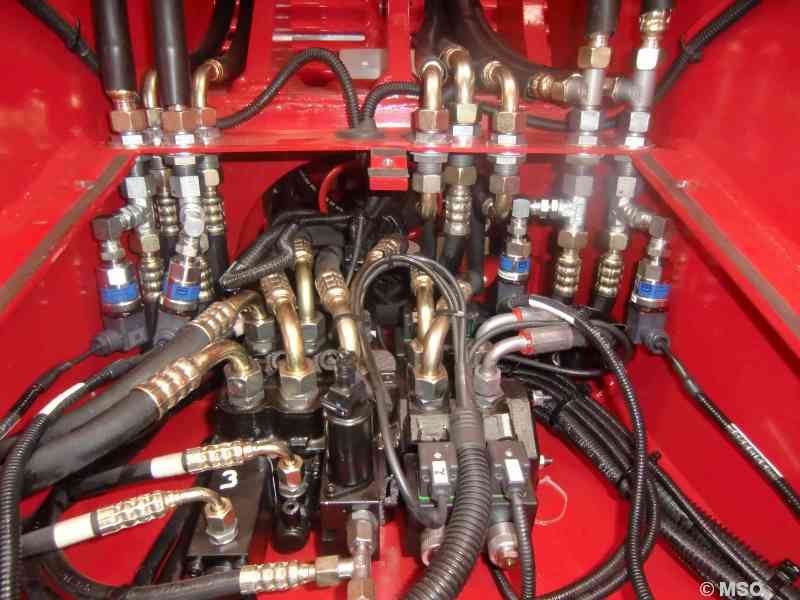

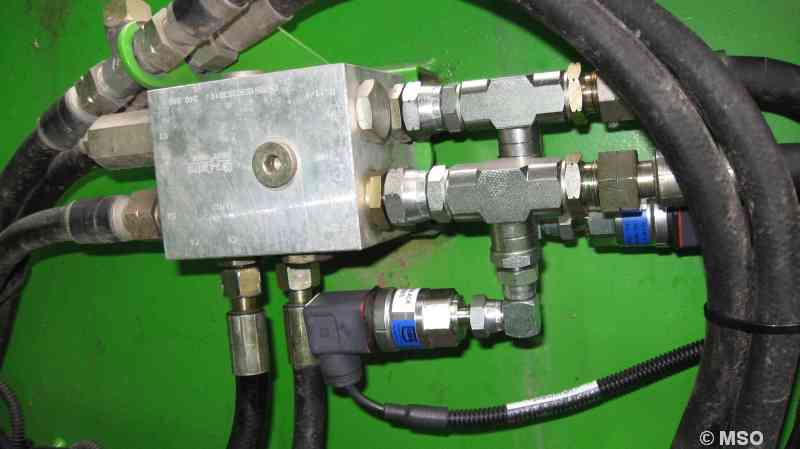

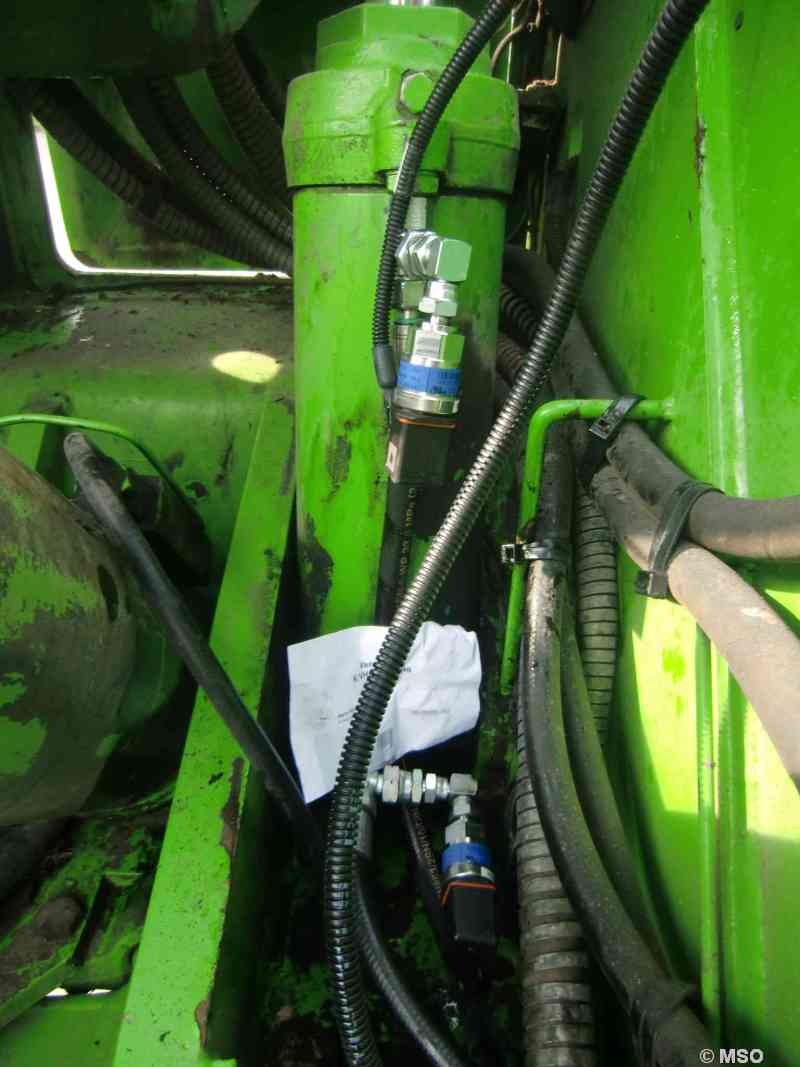

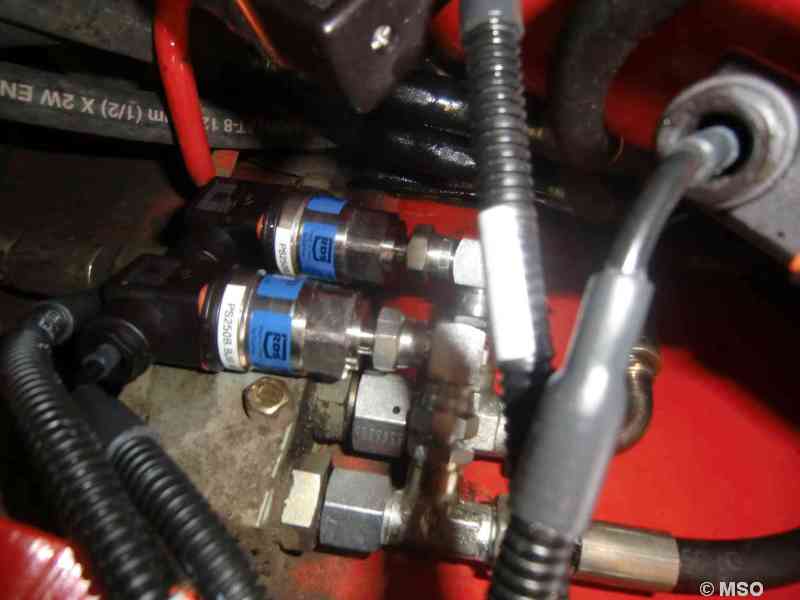

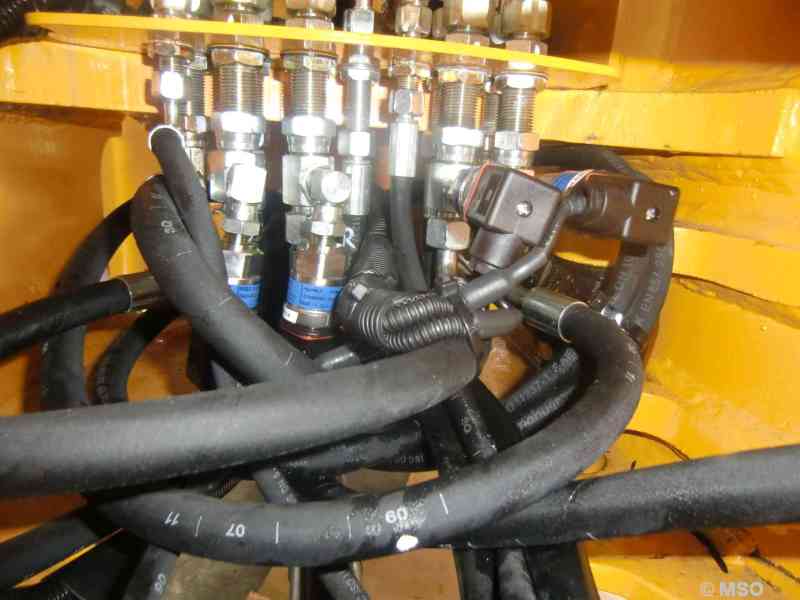

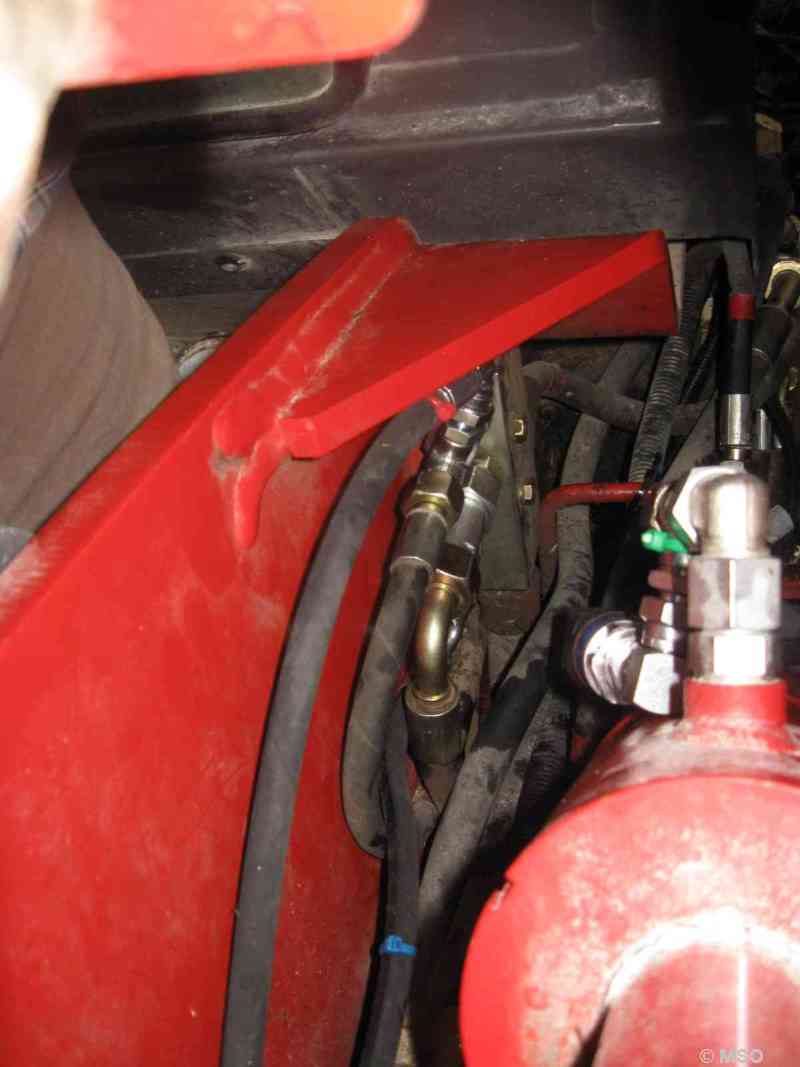

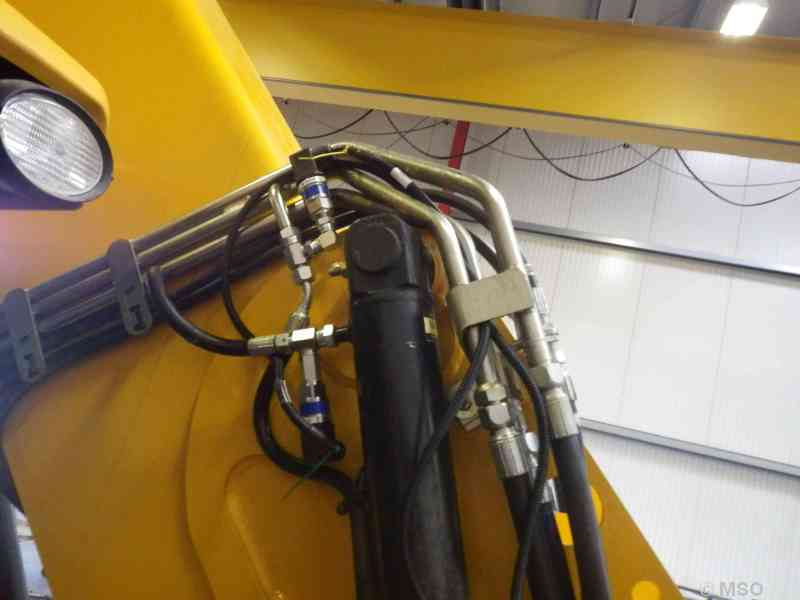

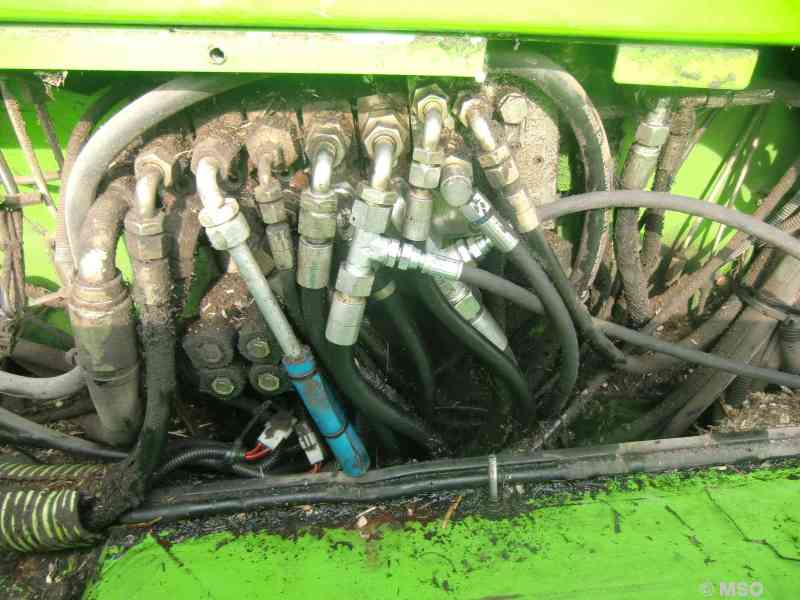

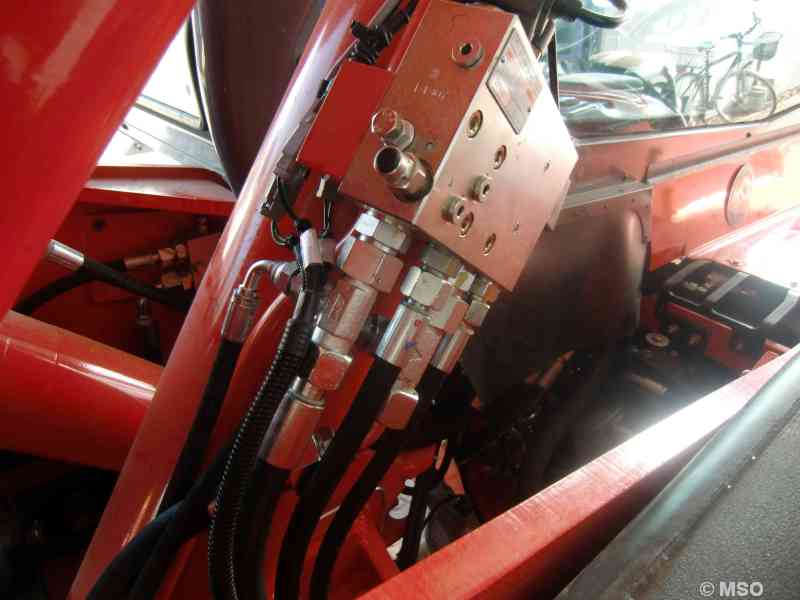

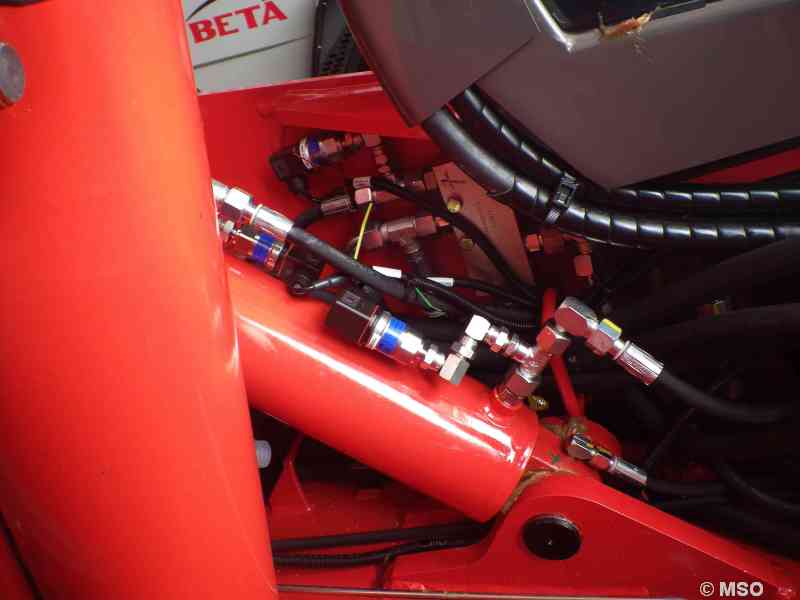

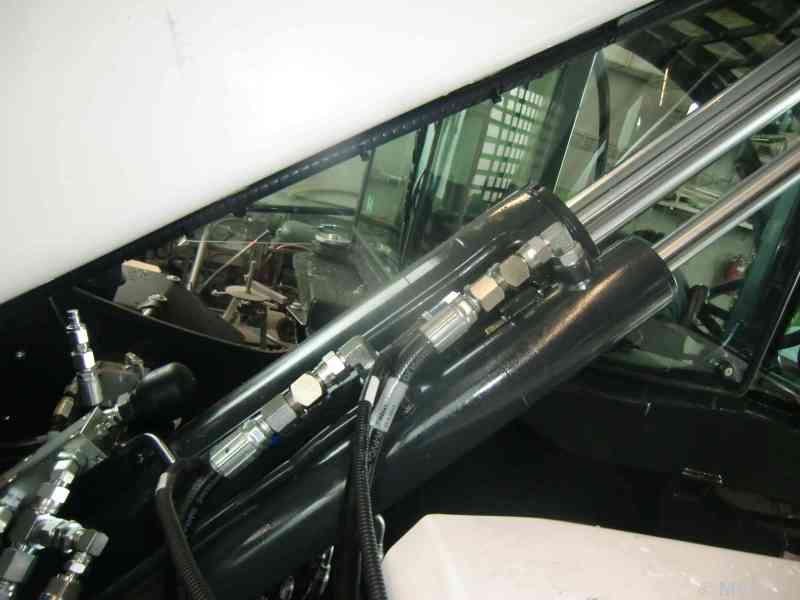

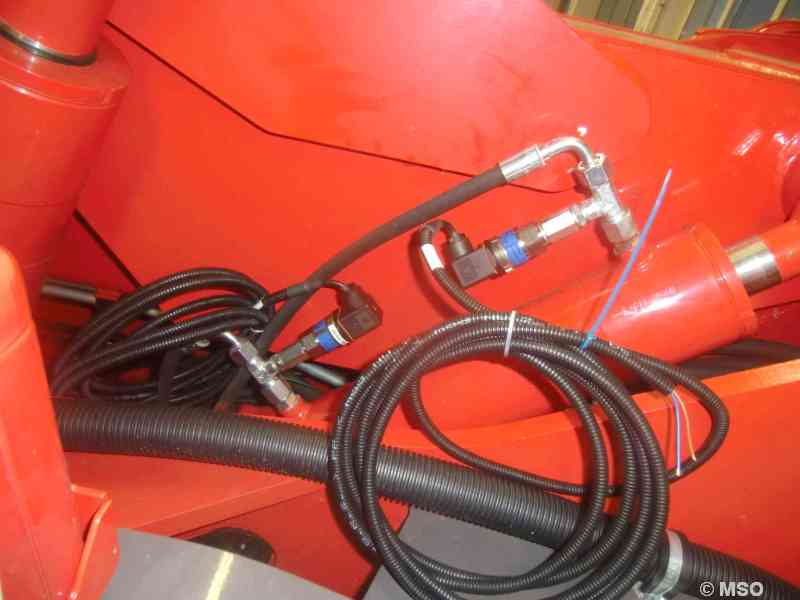

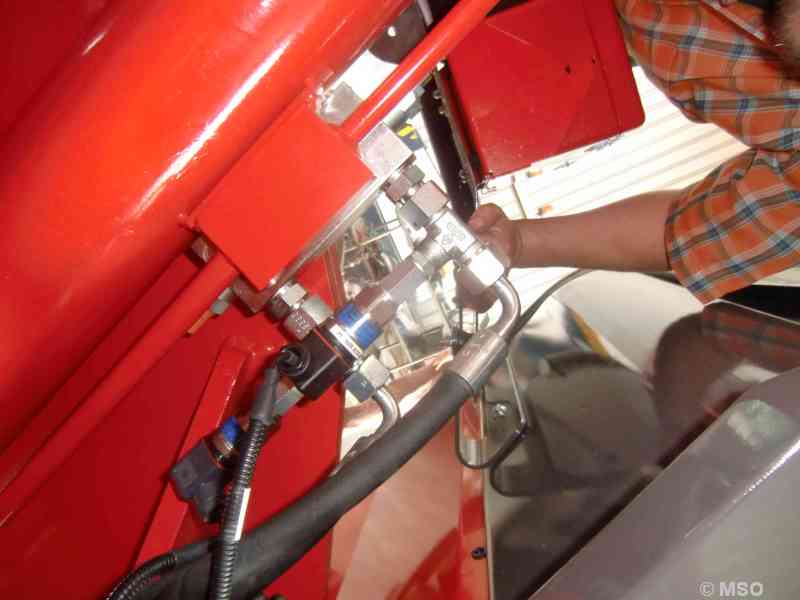

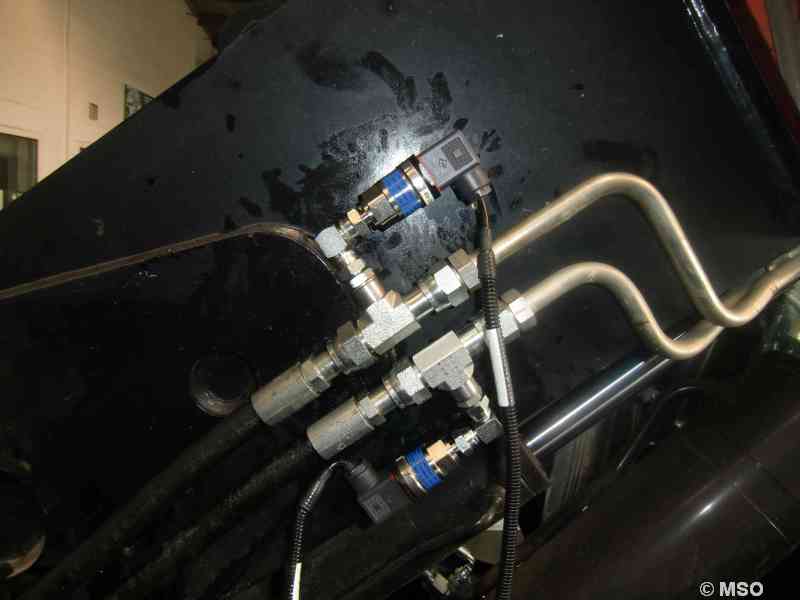

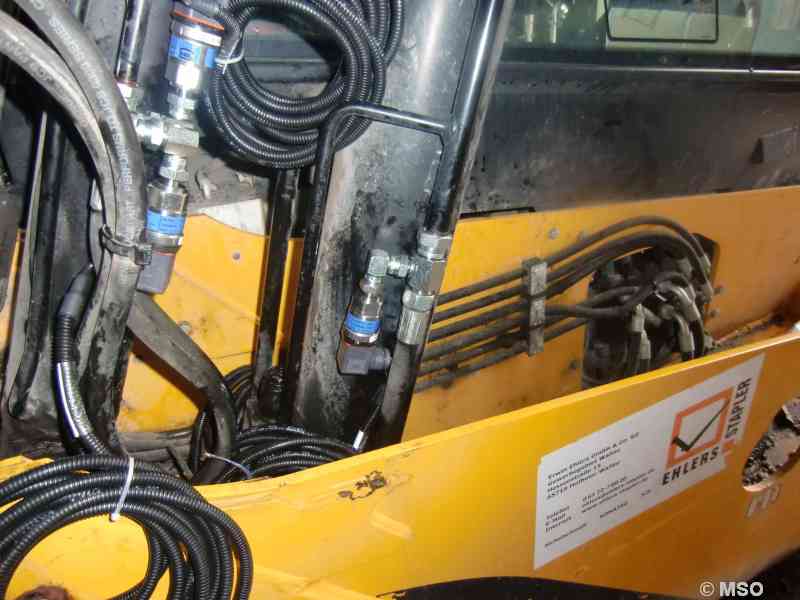

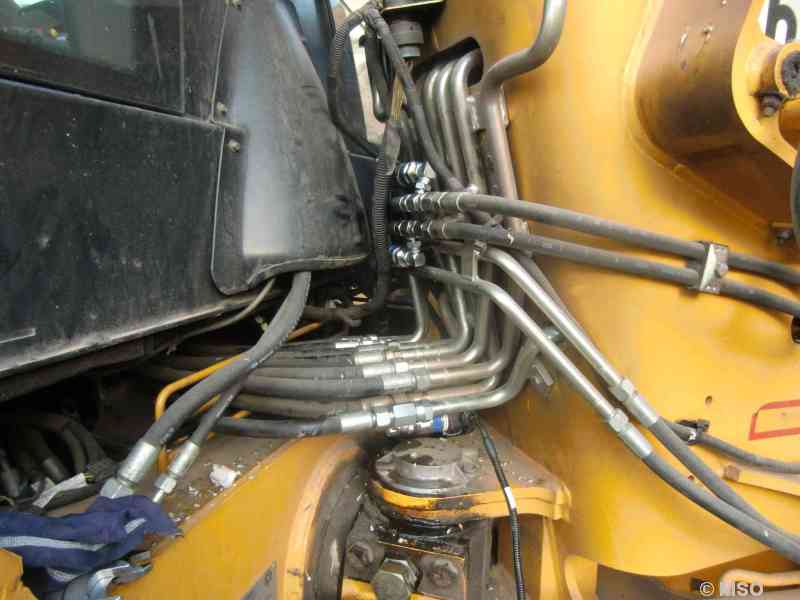

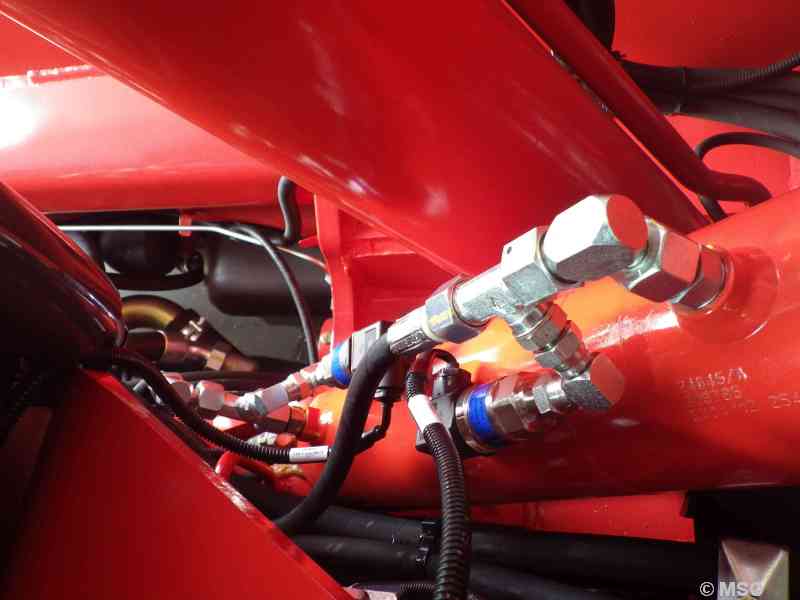

Abgriffe -Adapter,und Installationen.
