SprayRay - die Düse auf dem Radarschirm
Produktübersicht
Radarsignatur der Arbeitsqualität einer Düse
Die Anwendungen von Düsen in Industrie und Landwirtschaft sind äußerst vielfältig und weit verbreitet. Flüssigkeiten oder Pulver werden in vielen Anwendungen zu einem Spray zerstäubt und auf Oberflächen aufgebracht, wobei meist eine gleichmäßige Verteilung auf einer Zieloberfläche angestrebt wird.
Die Arbeitsqualität der jeweiligen Düse kann bisher im Prozess nicht oder nur mit erheblichem Aufwand erfasst werden. Eine Verschlechterung der Arbeitsqualität einer Düse aufgrund von Verschleiß, Anbackungen, Verstopfung oder Teilblockade oder einfach Fehlbedienung, falsch eingestellte Betriebsparameter usw. kann bisher im Betrieb nicht oder nur mit sehr hohem Aufwand festgestellt werden.
Zur Erfassung der Arbeitsqualität einer Düse wendet SprayRay eine neue Methode zur Erfassung von Qualitätsparametern des Sprays an.

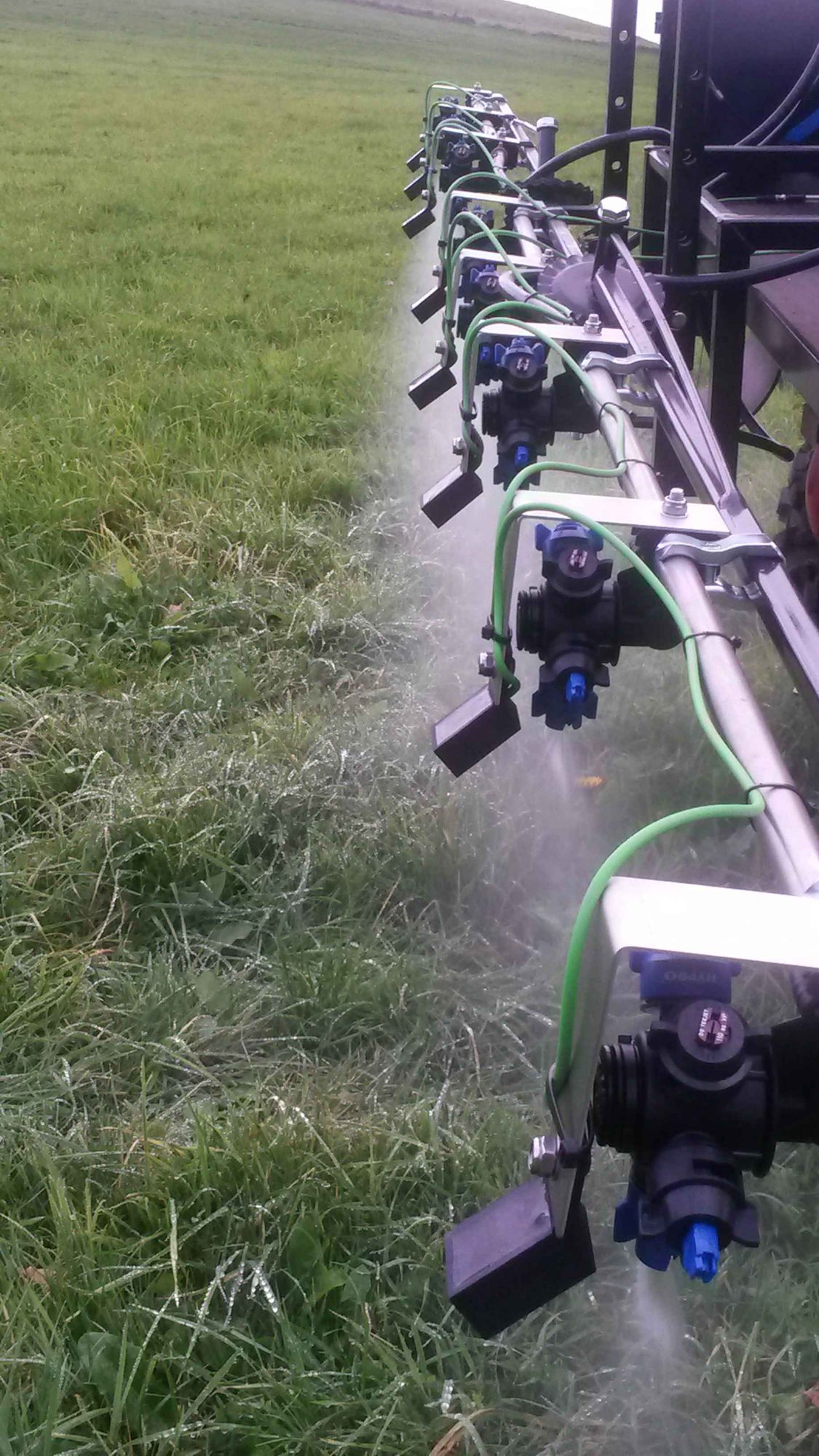

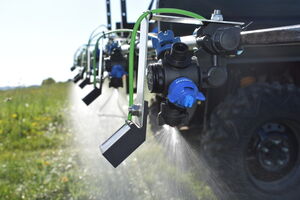

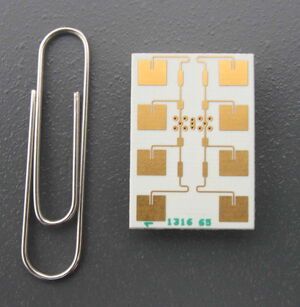

Die SprayRay Sensorlösung basiert auf 24 GHz Radar-Technologie mit absätziger digitaler Signalverarbeitung. Für eine anwendungsspezifische Systemlösung wird der SprayRay Sensor bzw. eine Vielzahl von Sensoren bei Düsensystemen von z.B. Pflanzenschutzgeräten integriert. Die Überwachung einer einzelnen Düse kann durch Vorgabe eines Sollmusters z.B. in einem Supervised Machine Learning Verfahren realisiert werden. Eine Systemintegration zur Überwachung von Pflanzenschutzgeräten steht mit dem SprayMon System mit entsprechender Überwachungssoftware auf einem Bordcomputer zur Verfügung.

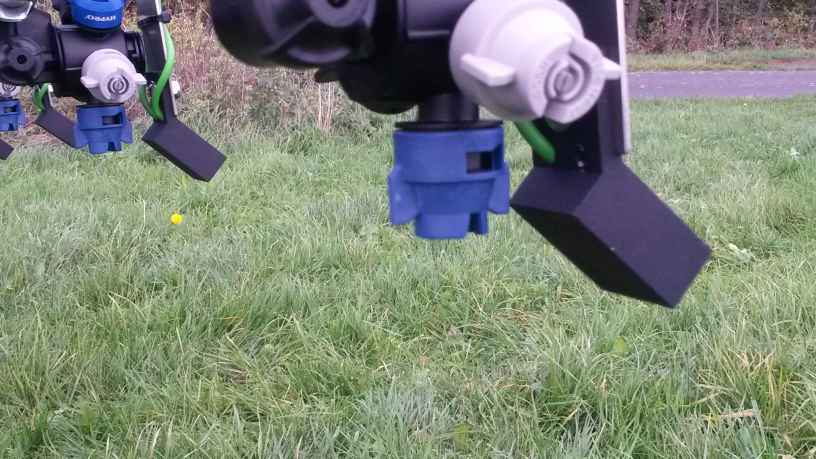

Der Spray wird berührungslos integrierend erfasst. Der SprayRay Sensor richtet ein Radarsignal auf den Sprüh. Aufgrund des Doppler Effekts weist das vom Sprüh reflektierte und empfangene Signal, zur Geschwindigkeit der Tröpfchen proportional verschobene Frequenzen auf. Die ermittelte spezifische Radarsignatur des Sprays bildet dessen Qualität bzw. die Arbeitsqualität der Düse ab.
Mit SprayRay wird die Arbeitsqualität der Düse im Prozess in Echtzeit meßbar.
Die SprayRay Sensor Technologie wurde von der MSO Meßtechnik und Ortung GmbH selbst entwickelt. Die SprayRay Sensoren werden von MSO produziert.
Die MSO SprayRay Technologie wurde patentiert. Das US-Patent US10,564,259 B2 "Method and system for detecting, characterizing and assessing the quality of a spray" und das europäische Patent EP 3441784 wurden erteilt.
Vorteile
Vorteile
- Berührungslose Erfassung des Sprays mittels Radarsensor.
- Gekapselter robuster Sensor.
- Integrierende Erfassung über einen weiten Bereich des Sprays.
- Ermöglicht die Erkennung von Veränderungen der Arbeitsqualität durch z.B. Verschleiß, Anbackungen, Teilblockade, Verstopfung der Düse.
- SprayRay kann für unterschiedliche industrielle und landwirtschaftliche Anwendungen genutzt werden, z.B. als SprayMon System für Pflanzenschutzgeräte mit einer Vielzahl von Düsen.
