Millimetergenaue Abstandsmessung OptoDist L1
Produktübersicht
Millimetergenaue Abstandsmessung

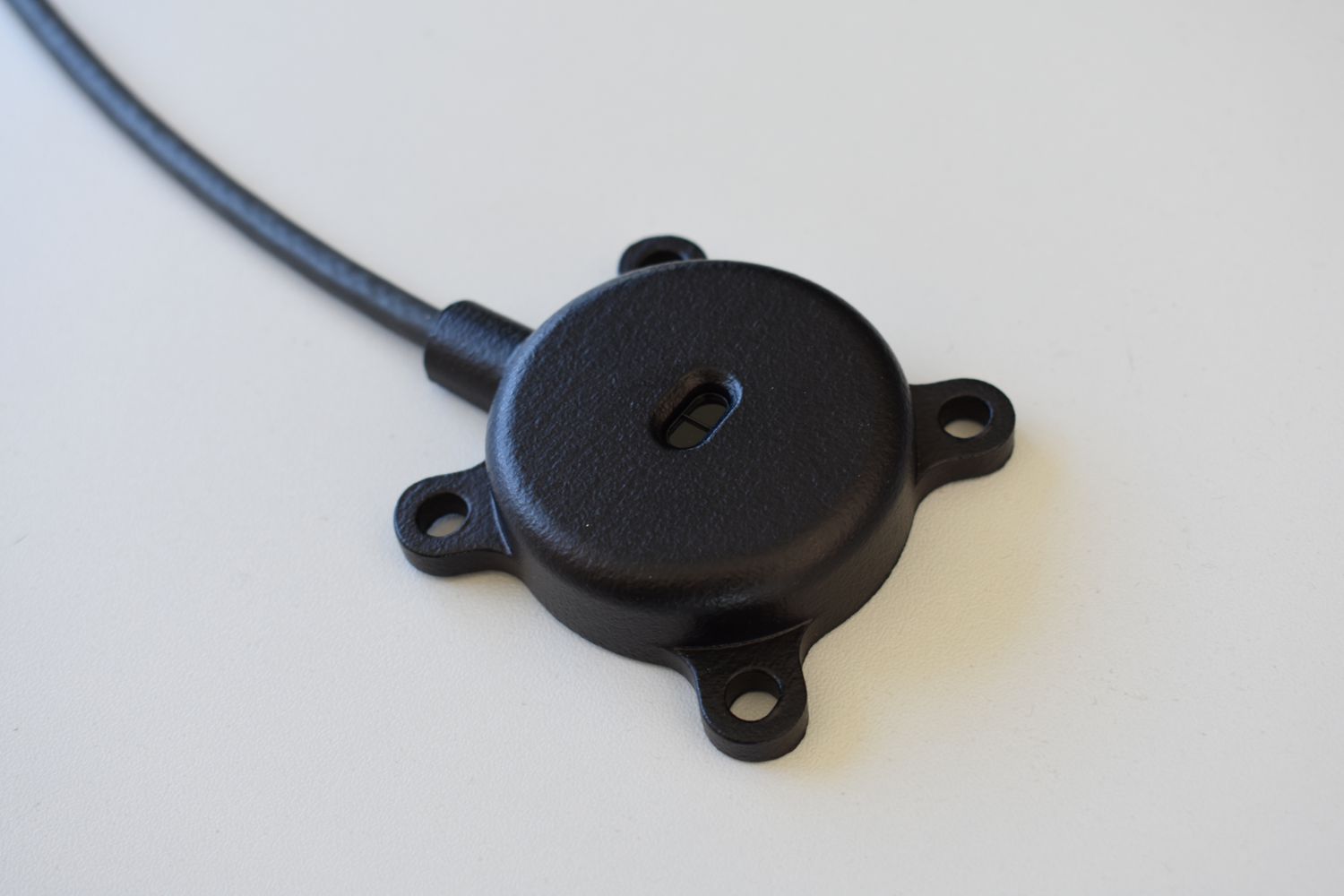

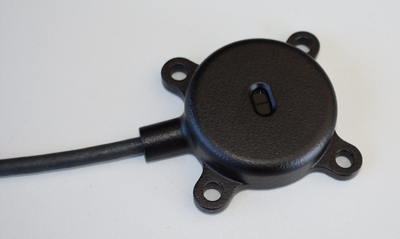

Der OptoDist L1 ist ein Abstandssensor auf Basis eines Time-of- Flight (ToF) Lasers mit einer hohen Abtastrate. Er ist für Indoor Anwendungen in der Industrie geeignet.
Datenblatt & Anleitung zum OptoDist L1
Datenblatt zum OptoDist L1 hier und weitere Informationen gerne nach Anfrage.
Anwendungsbereiche
OptoDist L1 Anwendungen
- Industrielle Abstandsmessung, Abstandsbereich ab 3 cm bis 130 cm
- geeignet für den Indoor Bereich
- Füllstandserfassung von Flüssigkeit in Behältern z.B. IBC
Vorteile
OptoDist L1 - Eigenschaften und Vorteile
- Abstandsmessung mit Millimeter Genauigkeit
- Updaterate bis zu 50 Hz
- Weitbereichsstromversorgung
Technische Daten
Technische Daten
| Optisches System | VCSEL: vertical cavity surface emitting laser mit TOF Time of Flight Sensor |
| Gehäuse | voll gekapselt |
| Stromversorgung | 9 bis 28 V DC |
| Stromaufnahme | typ. 40mA @12V DC |
| Leistungsaufnahme | < 500mW |
| Aktualisierungsrate | 50 Hz |
| Laser Emitter, Wellenlänge und Safety | 940nm Laser Klasse 1, entspricht IEC 60825-1:2014 |
| Temperaturbereich |
Betrieb: -20 °C bis +70 °C Lagerung: -40°C bis 85°C |
| Ausgangssignal | proportional zum Abstandsbereich 4 bis 20 mA und seriell RS-232, 115200 Baud (auf Anforderung auch andere) |
| Umgebungsschutz | IP53 (Staub und Spritzwasser) |
| Abmessungen | Durchmesser XX, Höhe YY mm, Kabel mit DIN M12 Stecker |
| Messbereich | 30 bic 1300mm, hängt von der Applikation ab und kann je nach Einsatz von dieser Angabe abweichen |
| Genauigkeit | +/- 2mm Standardabweichung. Die Genauigkeit hängt von der Applikation ab und kann je nach Einsatz von dieser Angabe abweichen |
