Installation von Wiegesystemen an Radladern
Komponenten der Systeme

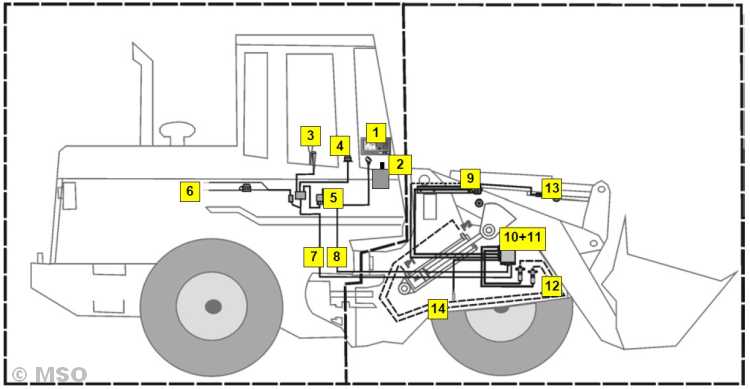

Die Radlader Wiegesysteme bestehen im Wesentlichen aus folgenden Komponenten:
| 1 | Haupteinheit: Bordcomputer und deren Anbringung |

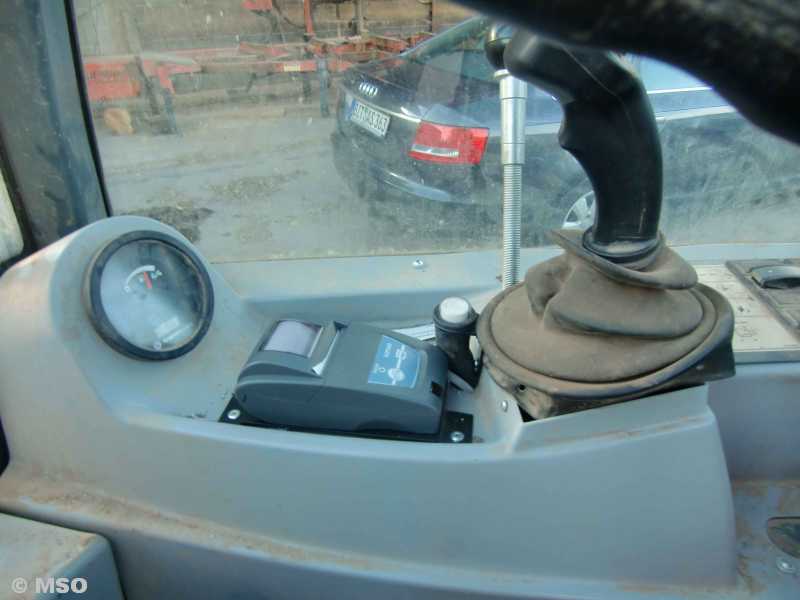

| 2 | Drucker (optional) |
| 3 | Bestätigungstaste: Aufaddieren und Nullsetzen |
| 4-8 | Schalter & Kabel |
| 9 | Referenzsensoren: Wiegeposition und Hubgeschwindigkeit |
| 10 | Anschlussbox: Verdrahtung und Neigungsmessung |
| 11 | Neigungssensor (optional) |
| 12 | Drucksensor/en: Druckmessung |
| 13 | Schaufelpositionssensor (optional) |
Zu den Radladerwiegesystemen.

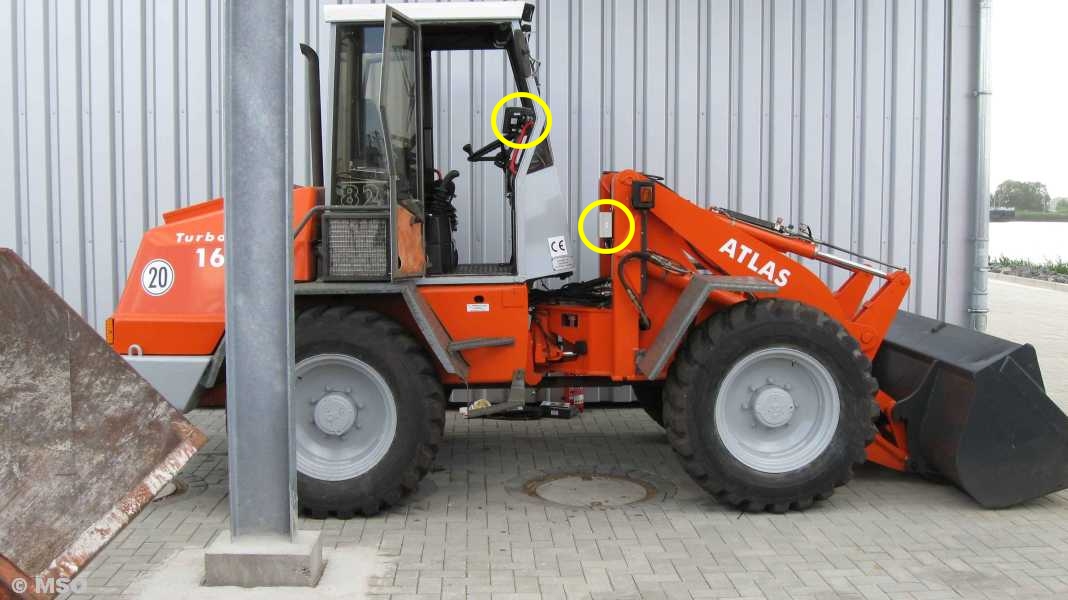

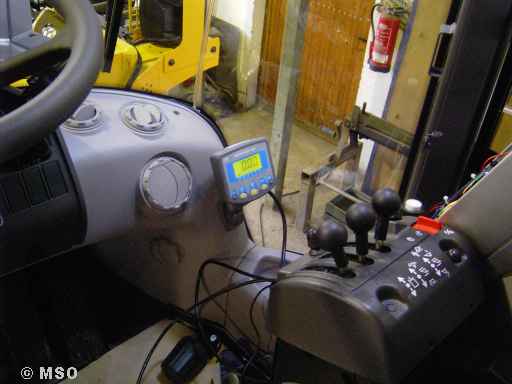

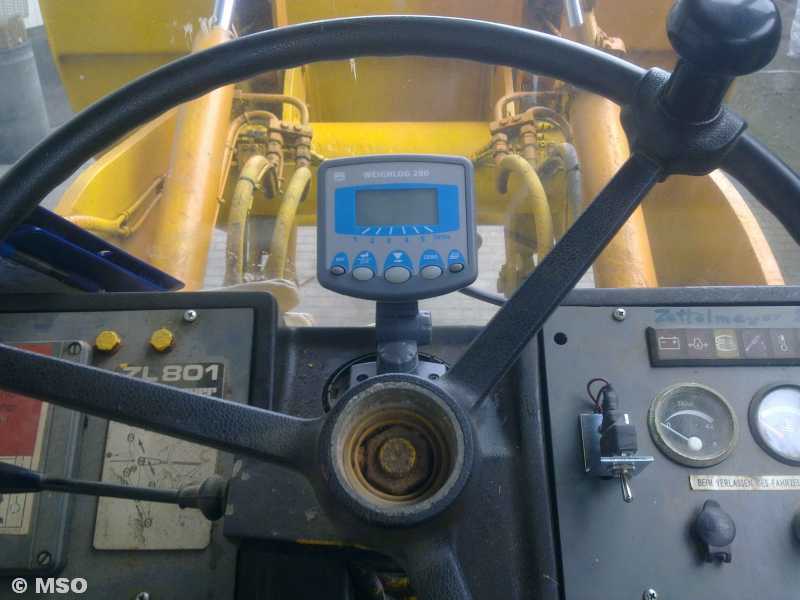

Bordcomputer und deren Anbringung an Radladern
Der Bordcomputer dient zur Anzeige der Gewichte und Bedienung der Waage. Er wird in der Kabine montiert.

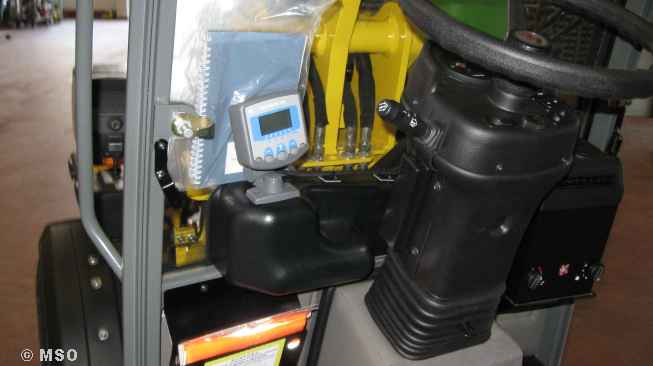

Wiegesystem Weighlog am Radlader

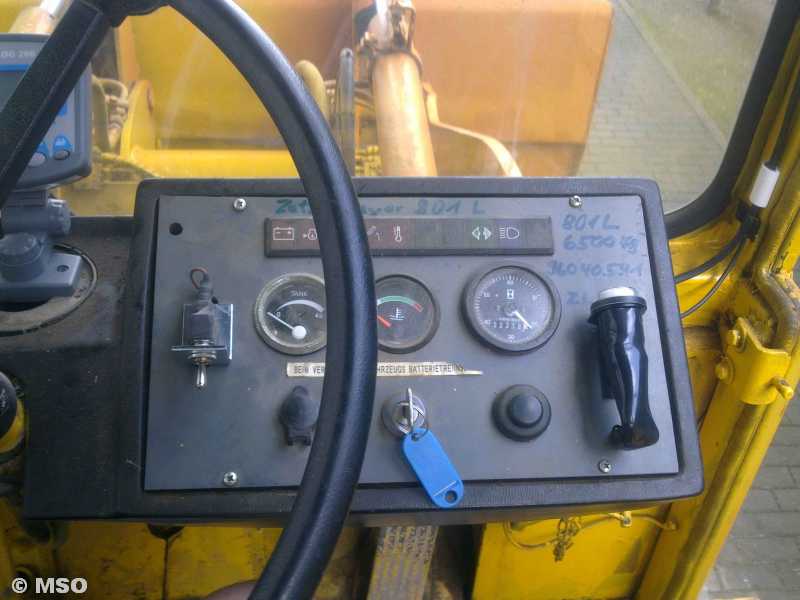

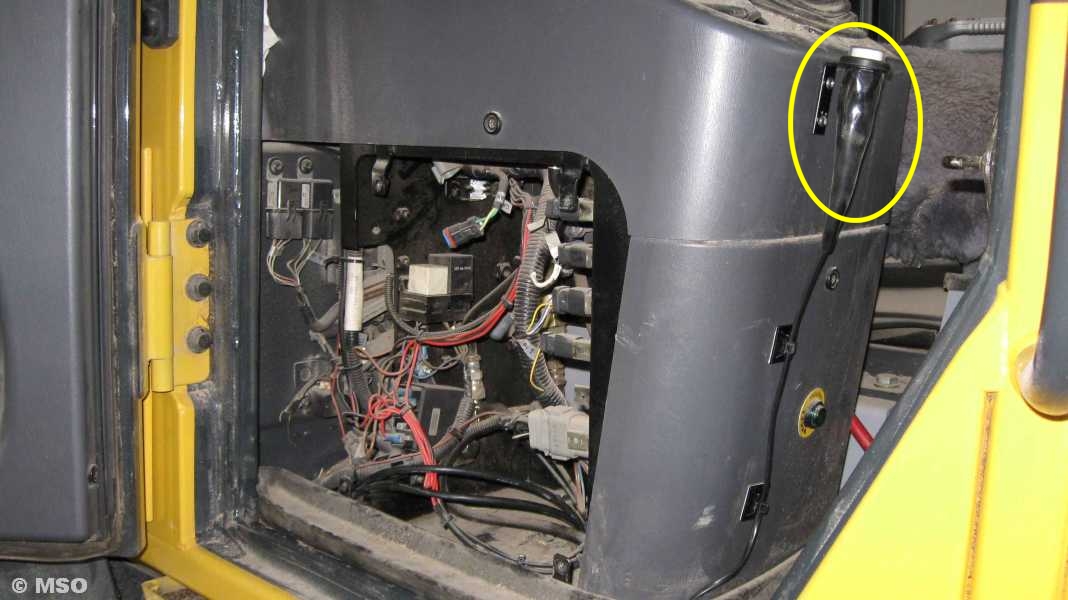

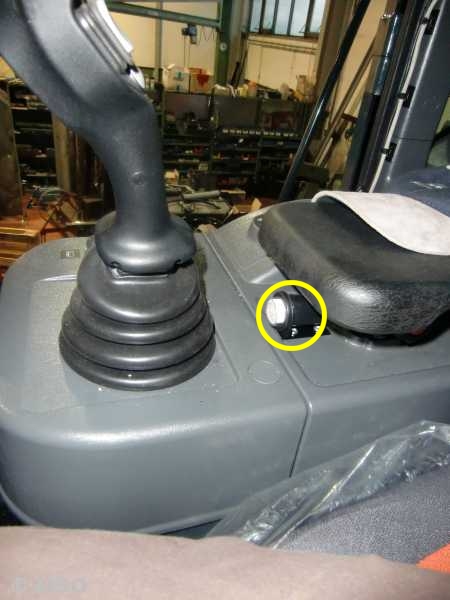

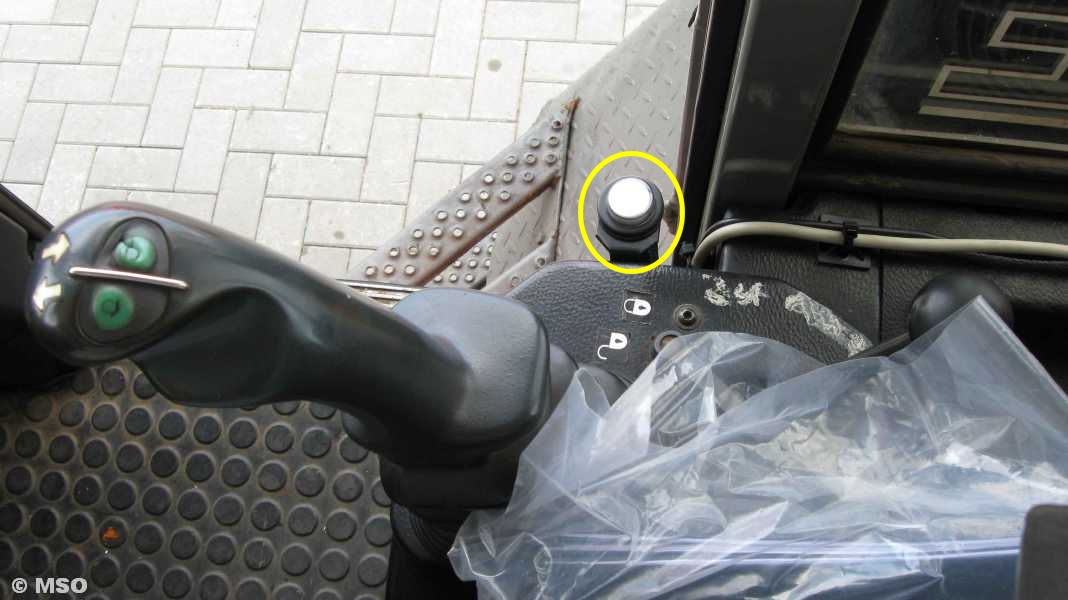

Bestätigungstaste - Aufaddieren und Nullsetzen
Die Bestätigungstaste ist zum Aufaddieren des Gewichts und Nullsetzung der Summe vorgesehen.

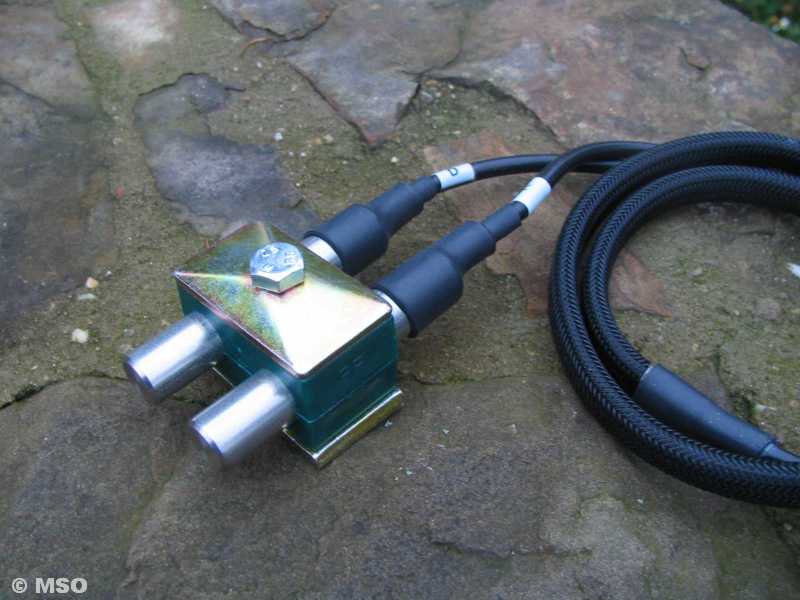

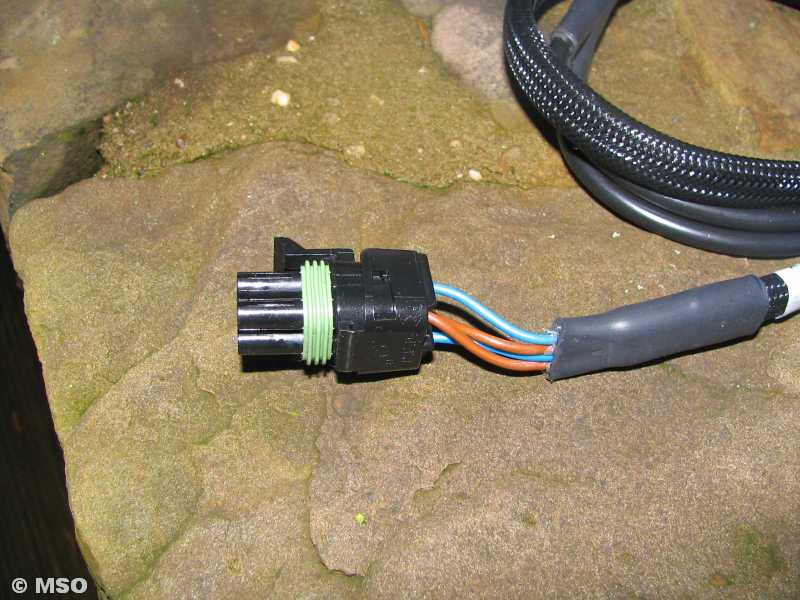

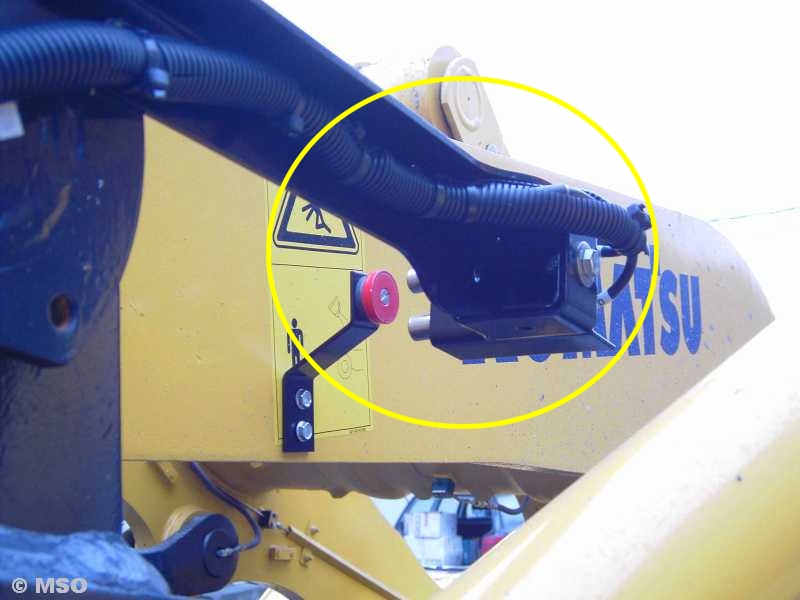

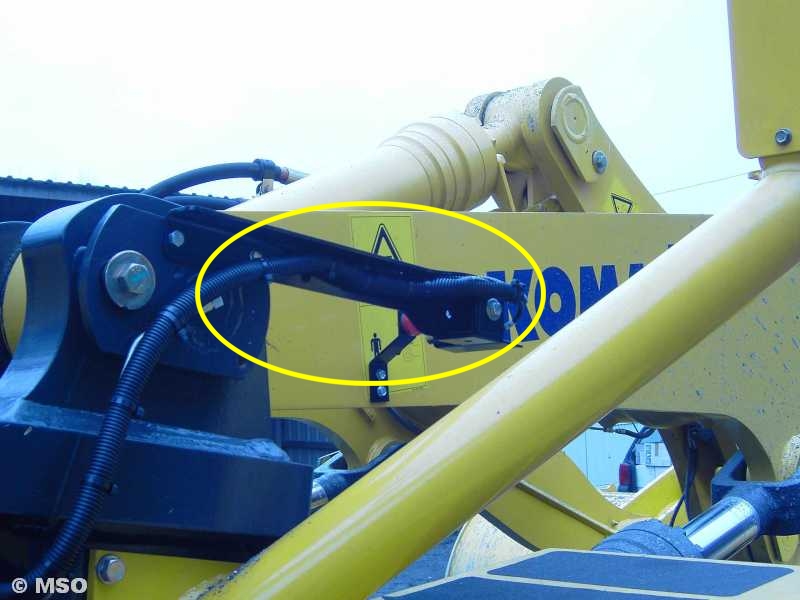

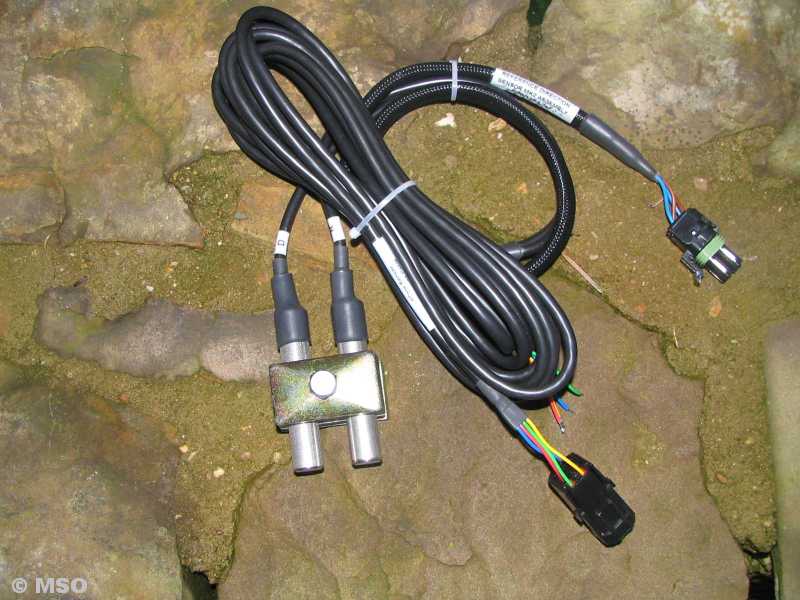

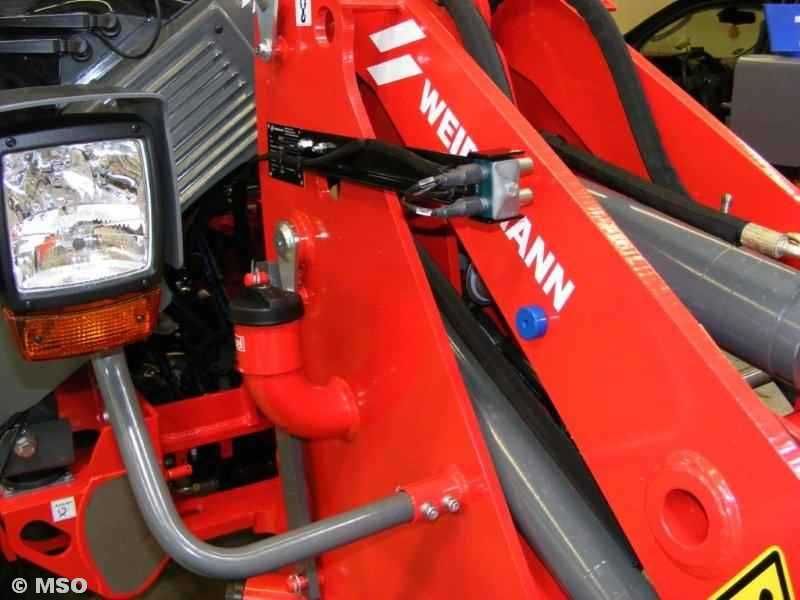

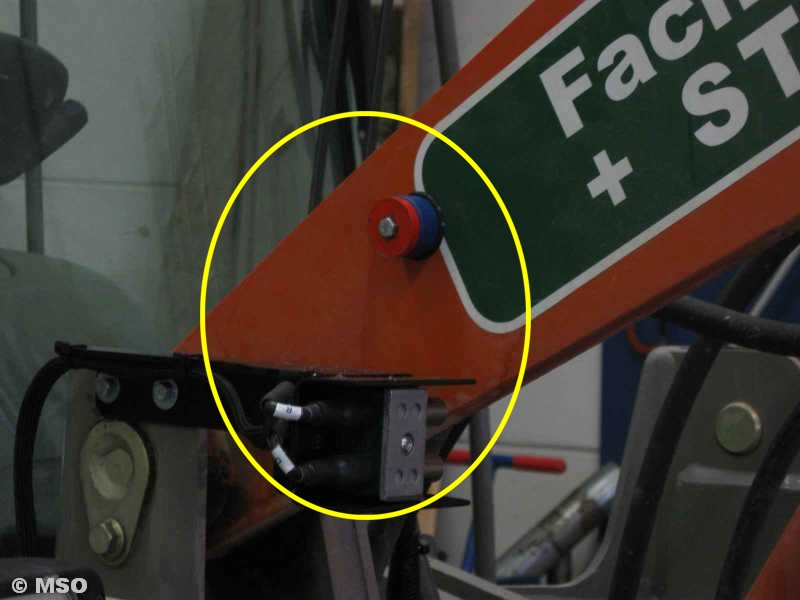

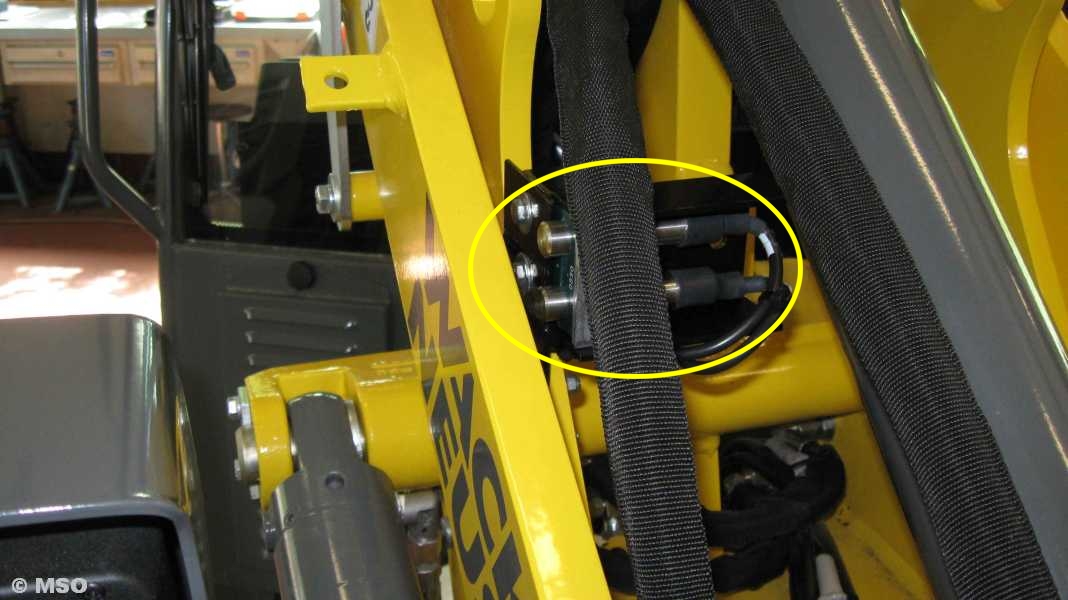

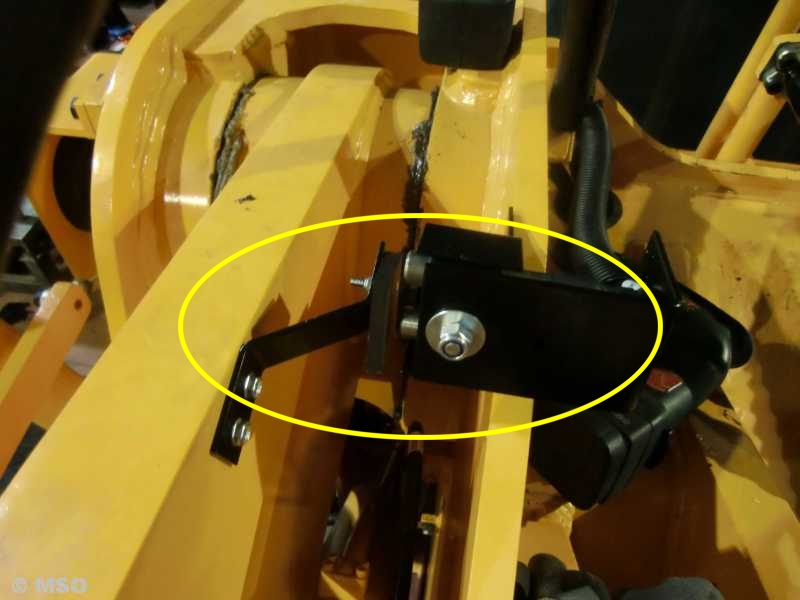

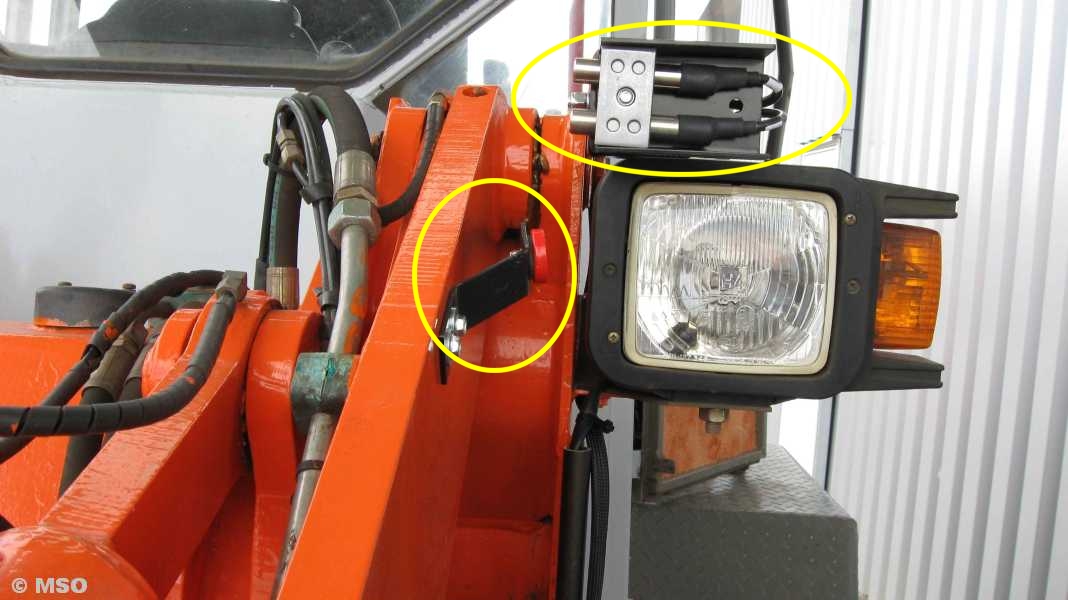

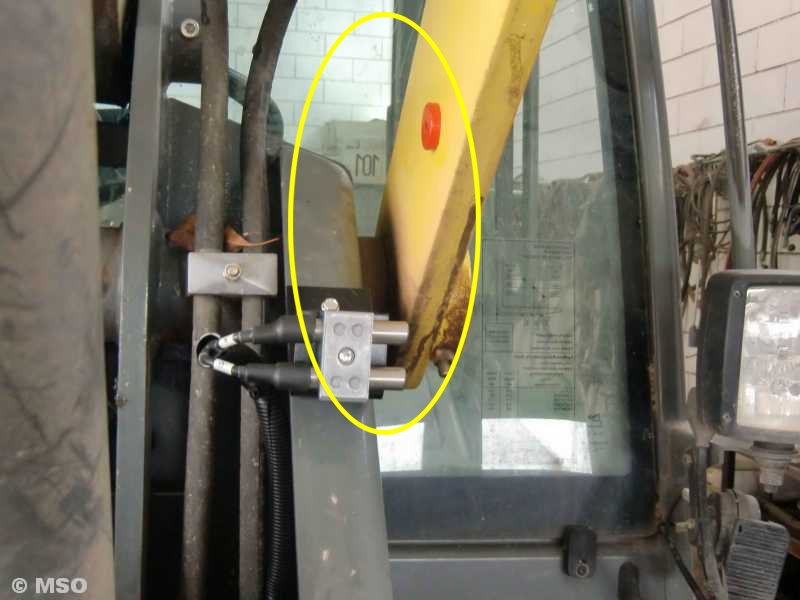

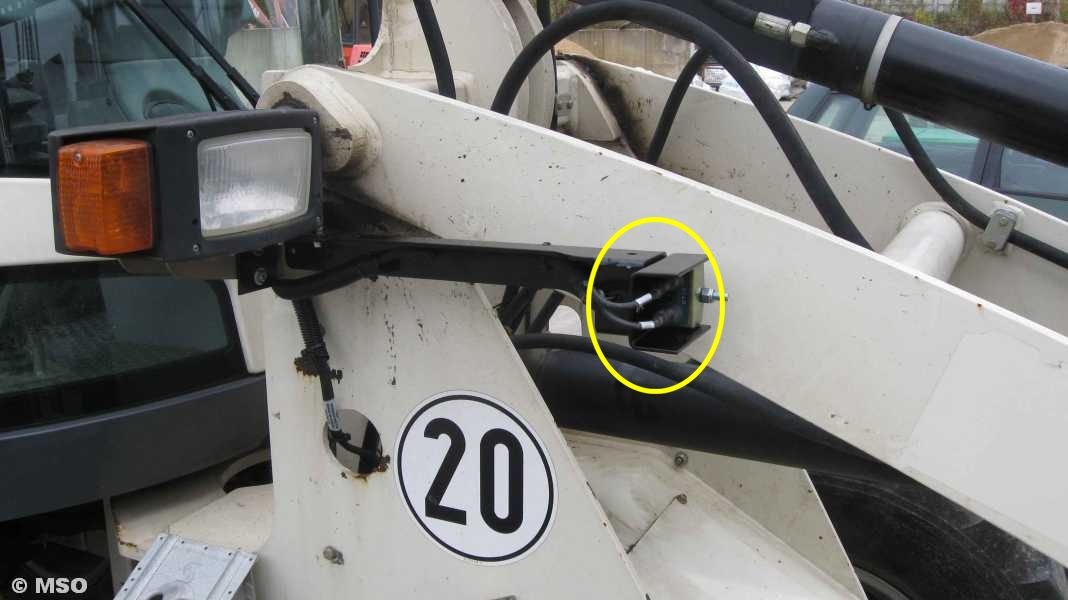

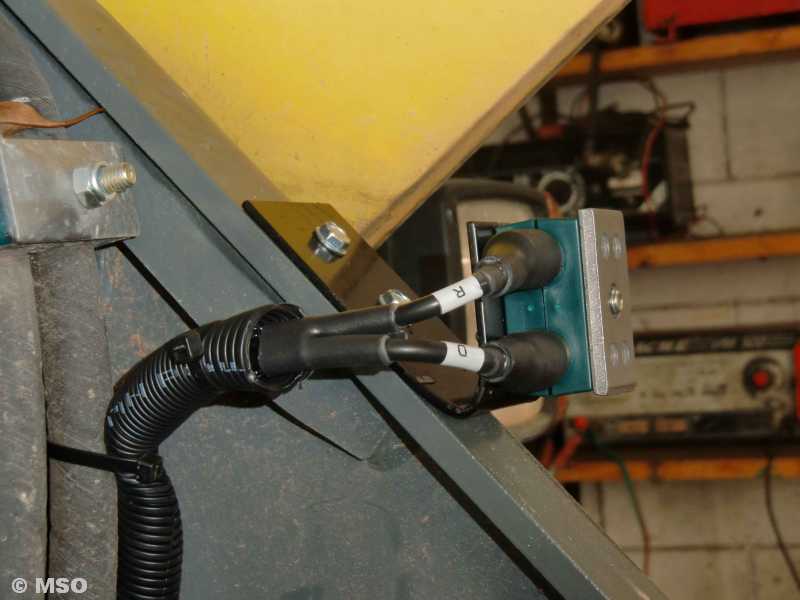

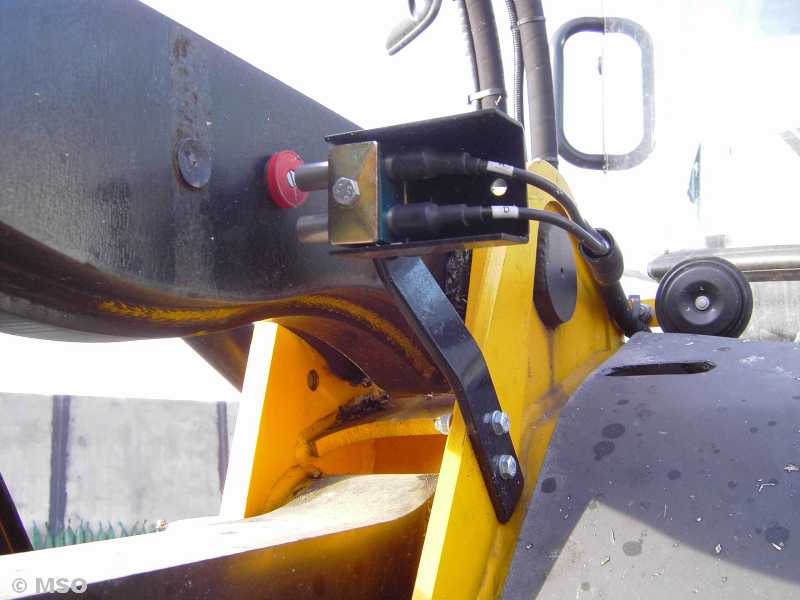

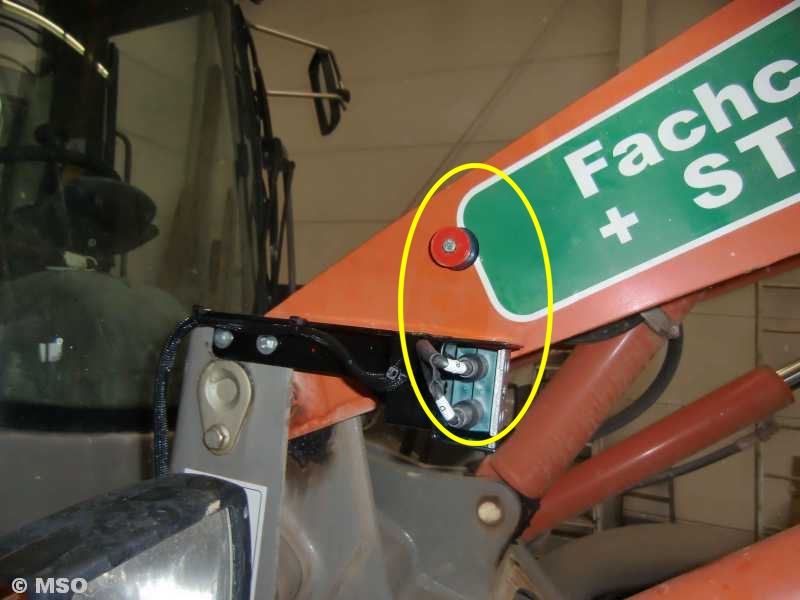

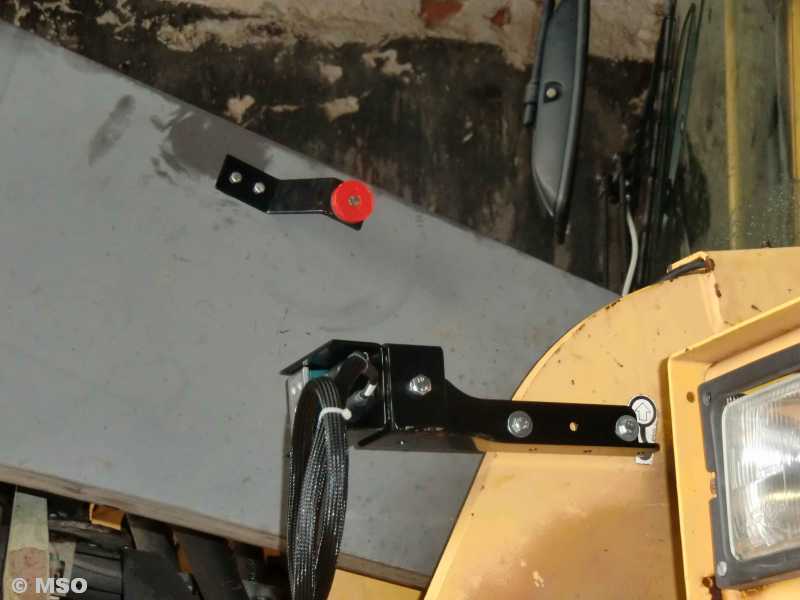

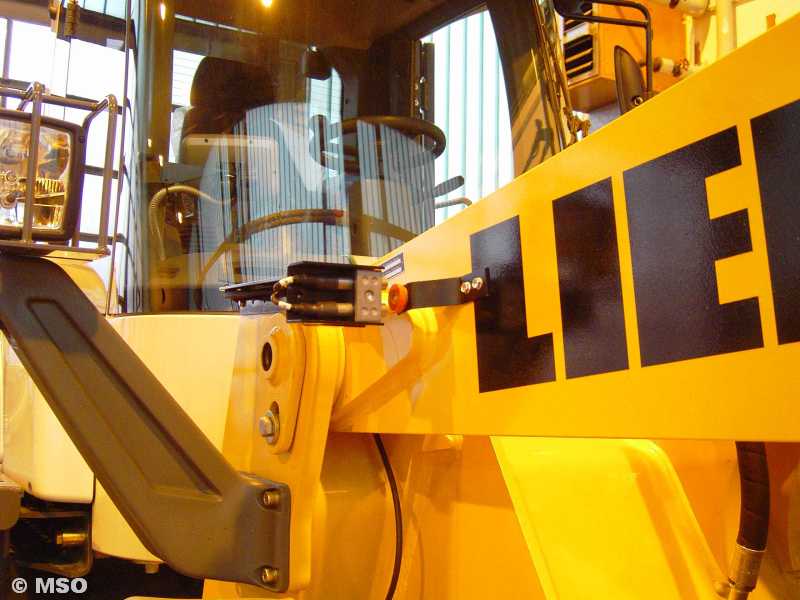

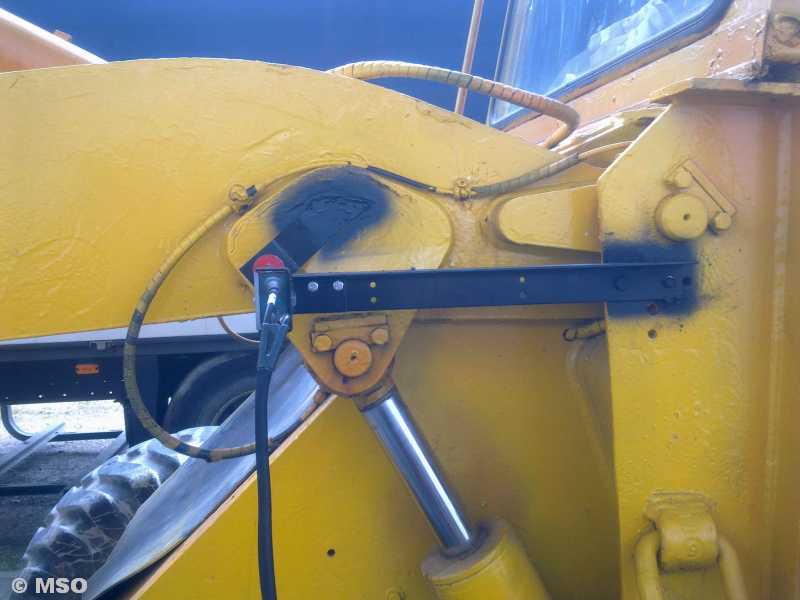

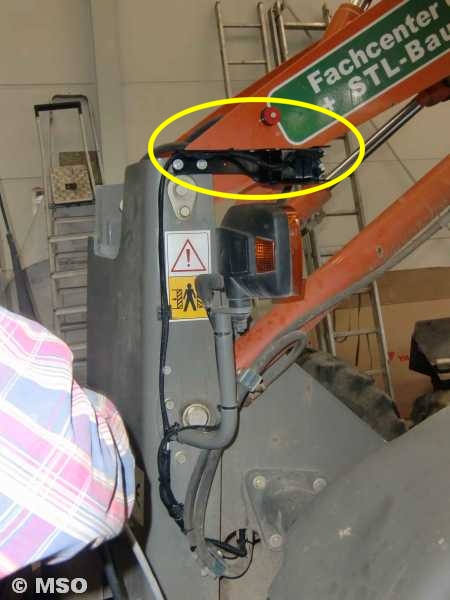

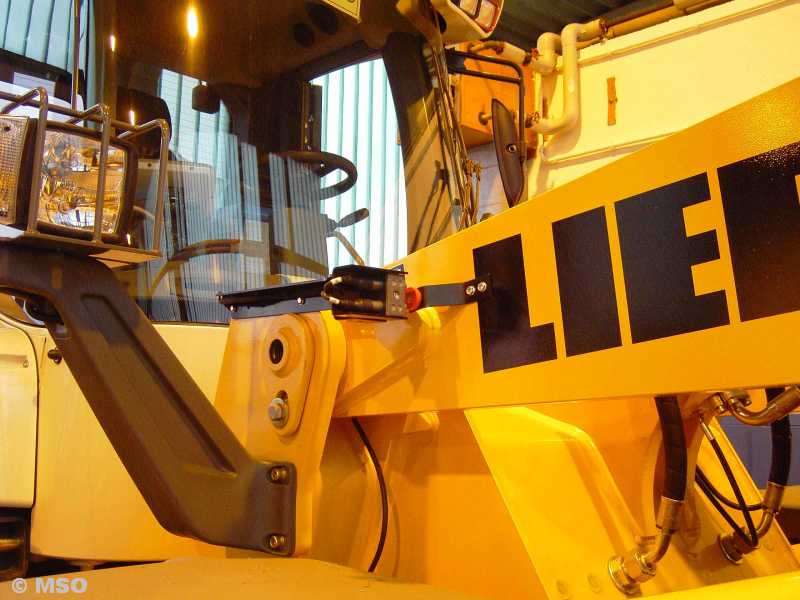

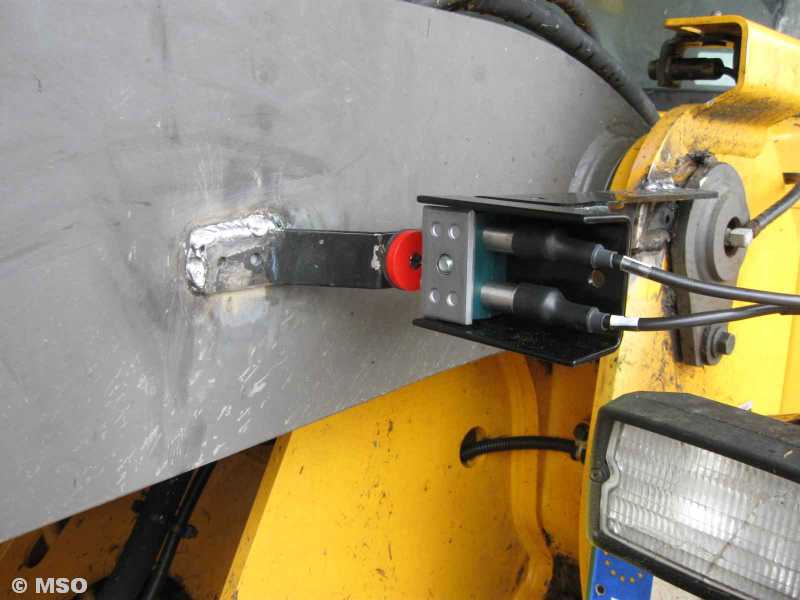

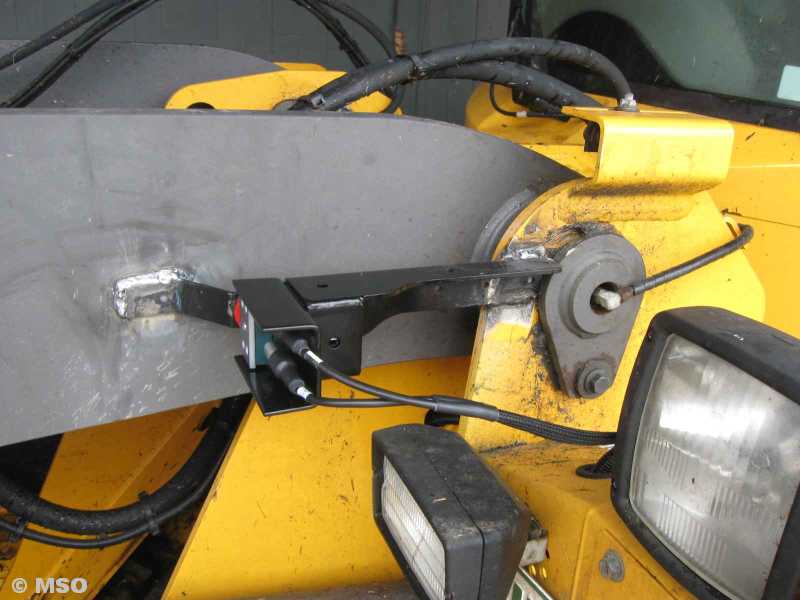

Erfassung der Wiegeposition und Hubgeschwindigkeit
Für die Erfassung der Hubhöhe, der Bewegungsrichtung (Heben oder Senken) und der Hubgeschwindigkeit sind verschiedene Sensoren zuständig. Die Anbringung und Installationen ist auf folgenden Bildern dargestellt.

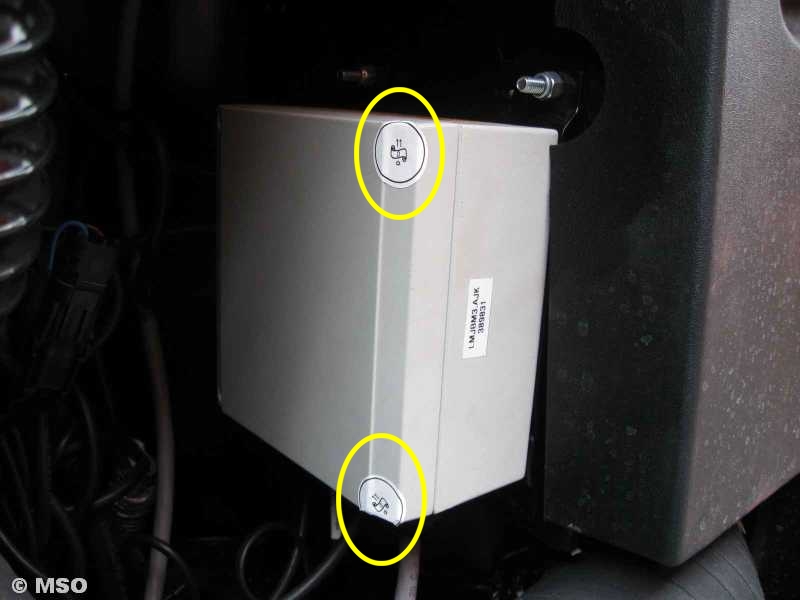

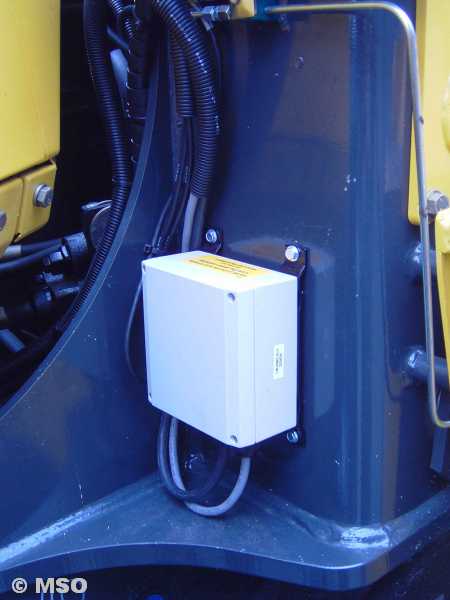

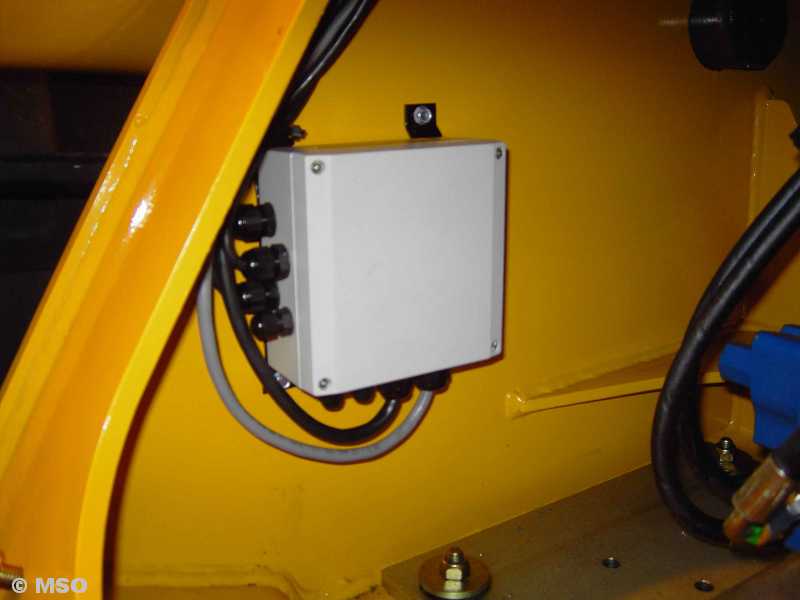

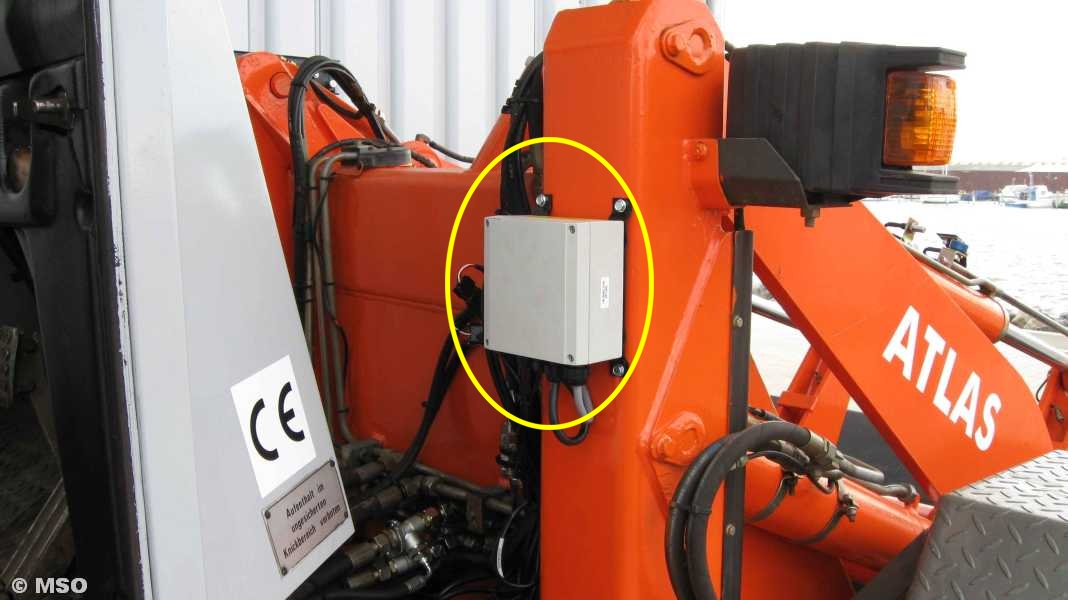

Anschlussbox - Verdrahtung und Neigungsmessung
Anschluss der Kabel der Sensoren und der Haupteinheit.

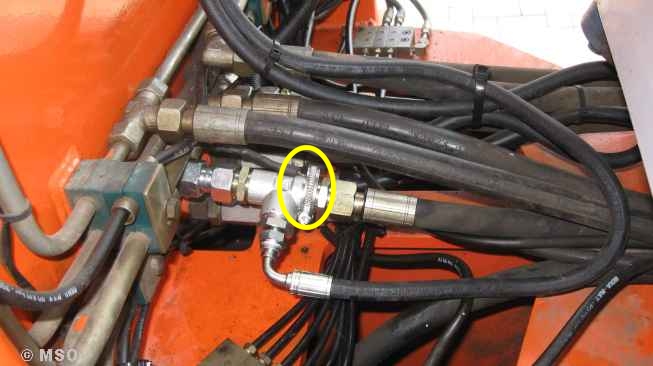

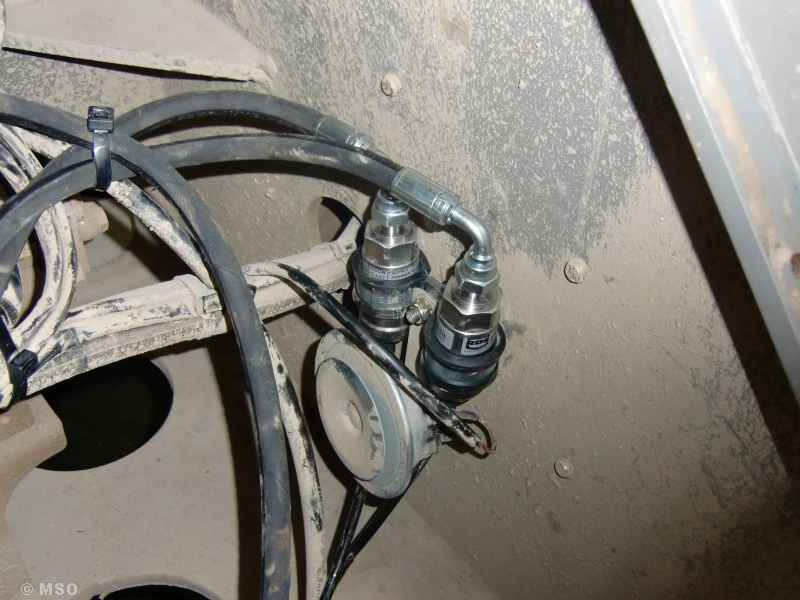

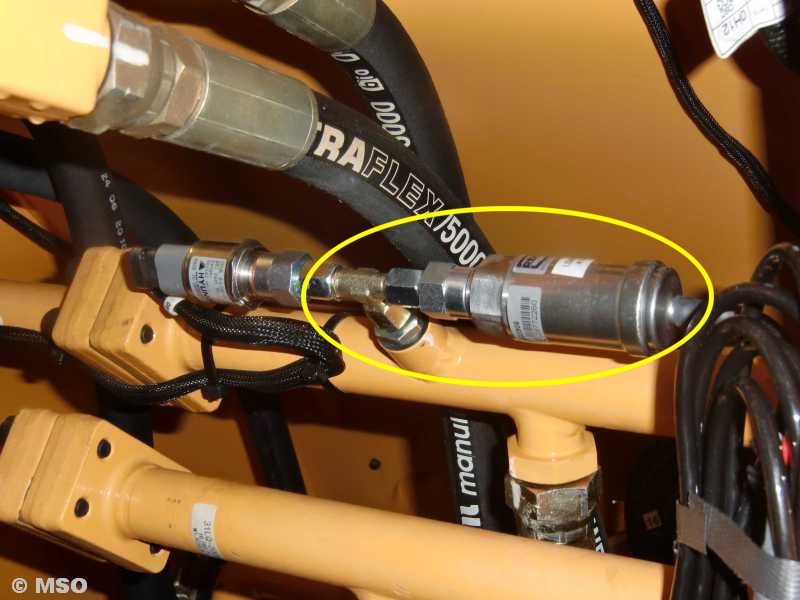

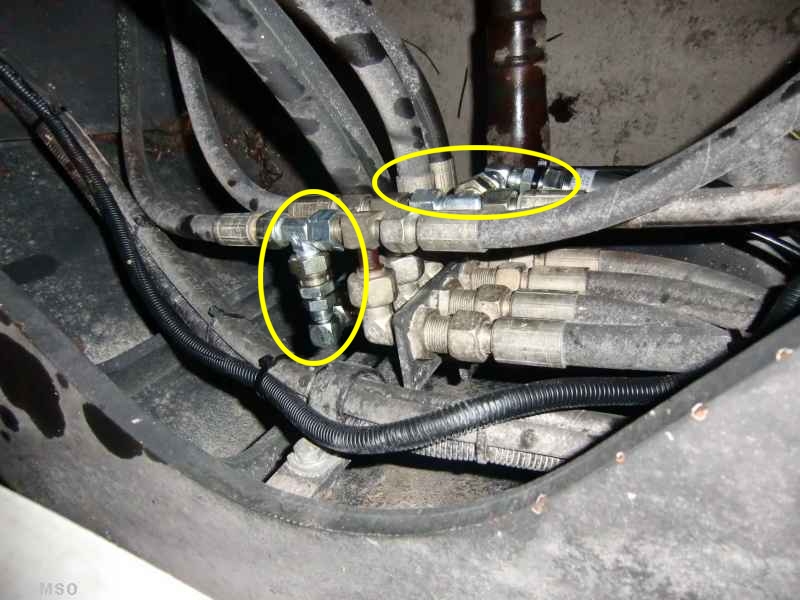

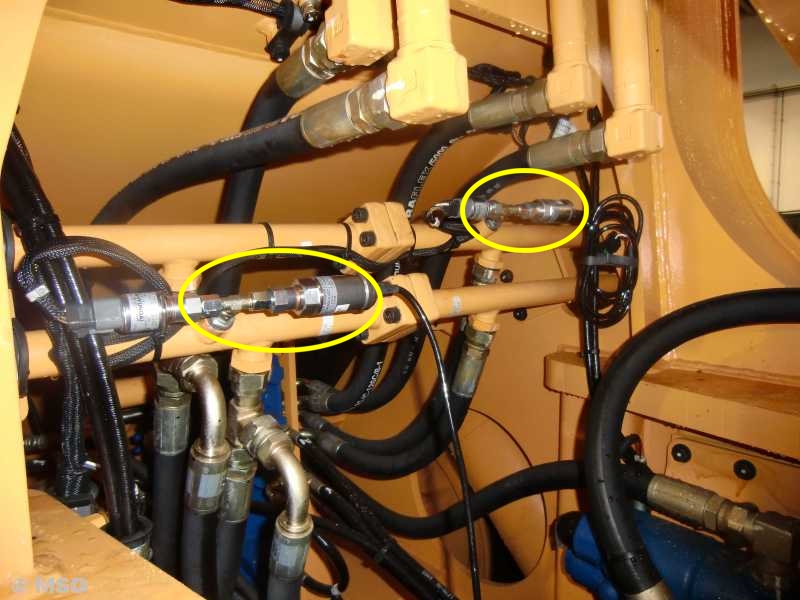

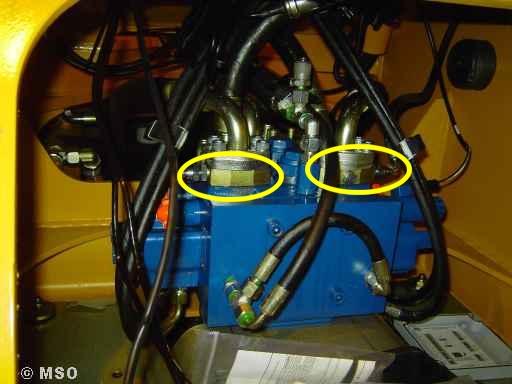

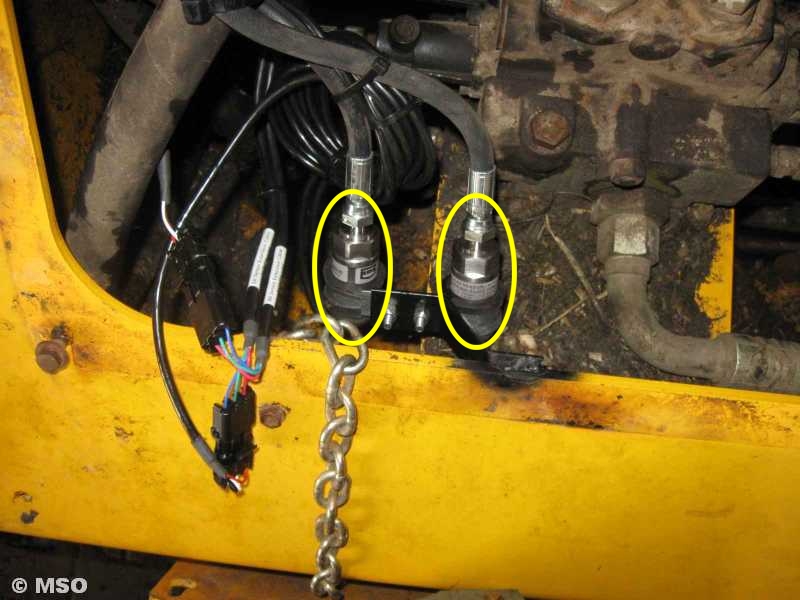

Drucksensoren
Die Drucksensoren dienen der Erfassung des Hydraulikdruckes.

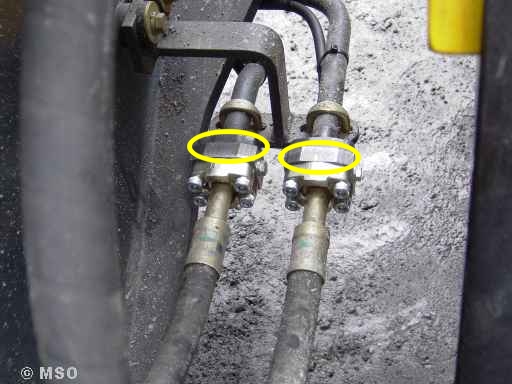

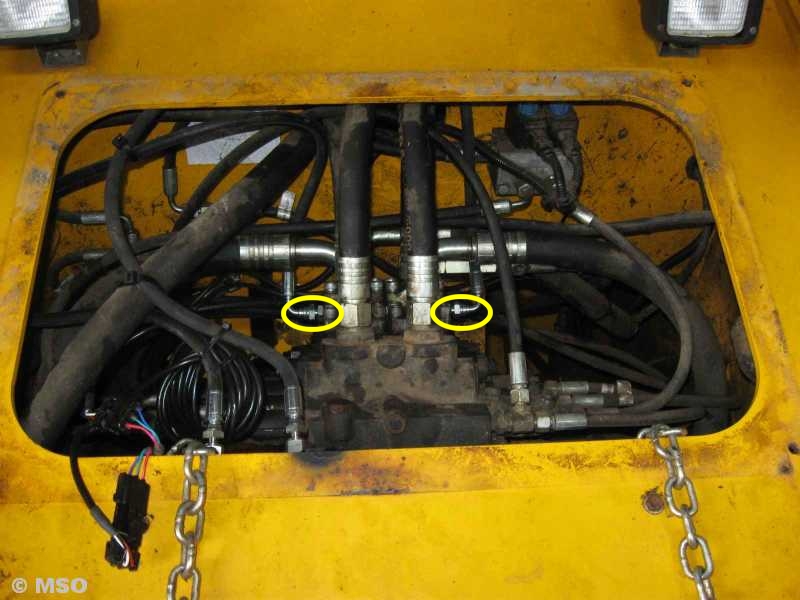

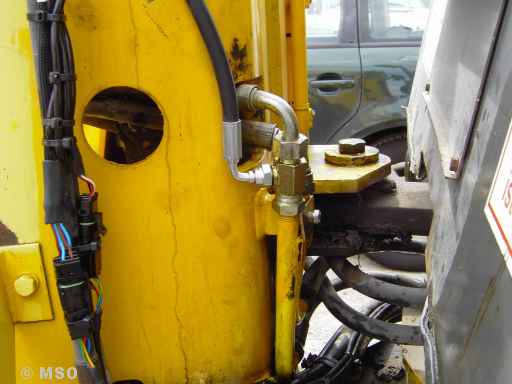

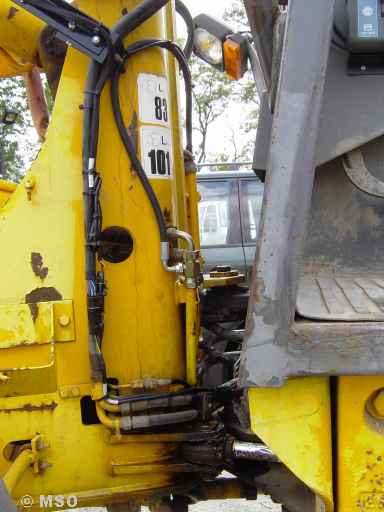

Abgriffe -Adapter,und Installationen.
