Installation von Wiegesystemen an Gabelstaplern
Komponenten der Systeme

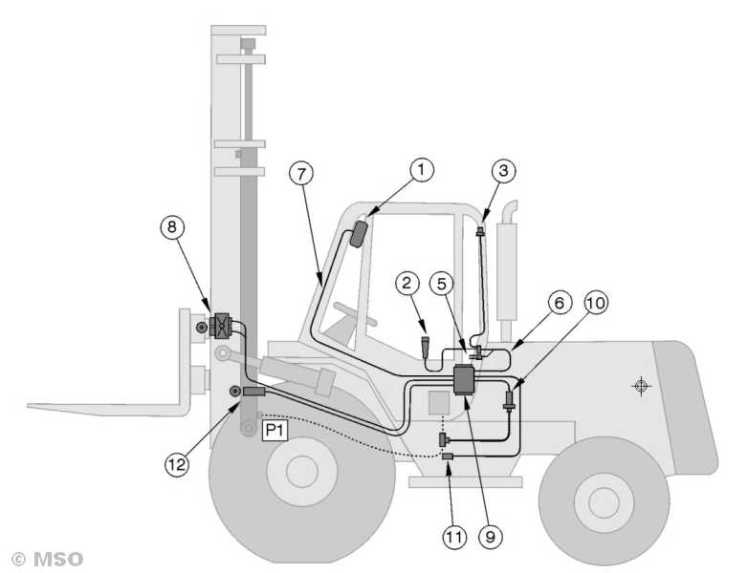

Die Gabelstapler Wiegesysteme bestehen im Wesentlichen aus folgenden Komponenten:
| 1 | Haupteinheit: Bordcomputer und deren Anbringung |
| 2 | Bestätigungstaste: Aufaddieren und Nullsetzen |
| 3 - 7 | Kabel und Drucker (optional) |
| 8 | Referenzsensoren: Wiegeposition und Hubgeschwindigkeit |
| 9 | Anschlussbox: Verdrahtung und Neigungsmessung |
| 10 | Drucksensor(en): Druckmessung |
| 11 | Temperatursensor: eichfähig |
| 12 | Mastpositionssensor: eichfähig |
Zu den Gabelstaplerwiegesystemen.

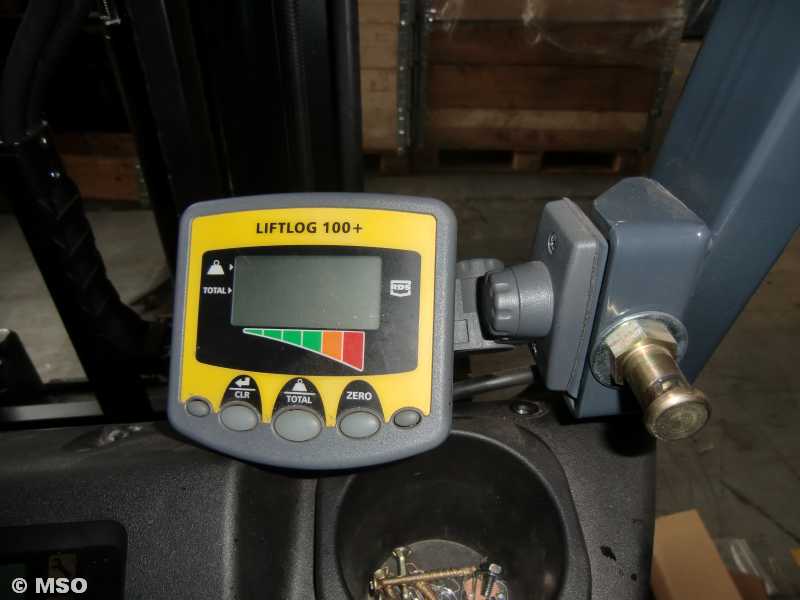

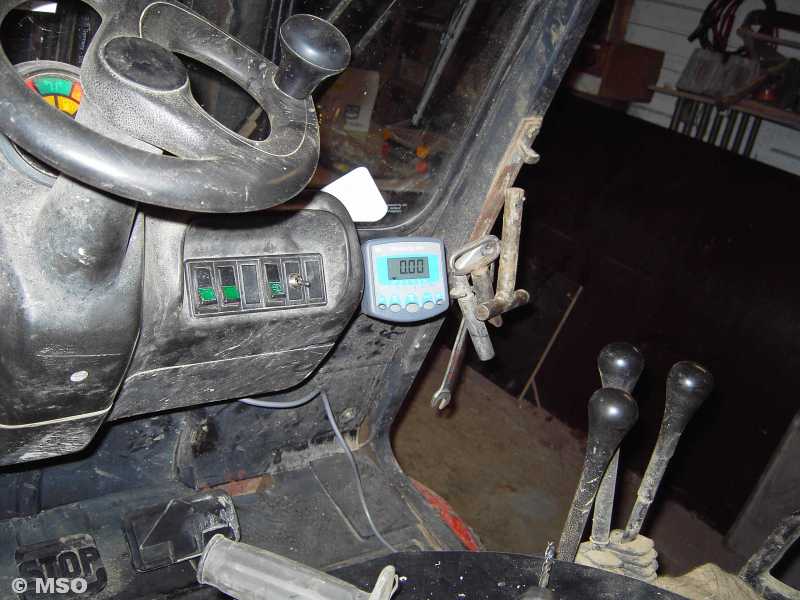

Bordcomputer und deren Anbringung an Gabelstaplern
Die Kontrolle der Gewichte und die Bedienung der Waage wird über den Bordcomputer gesteuert. Der Bordcomputer wird in der Kabine montiert.

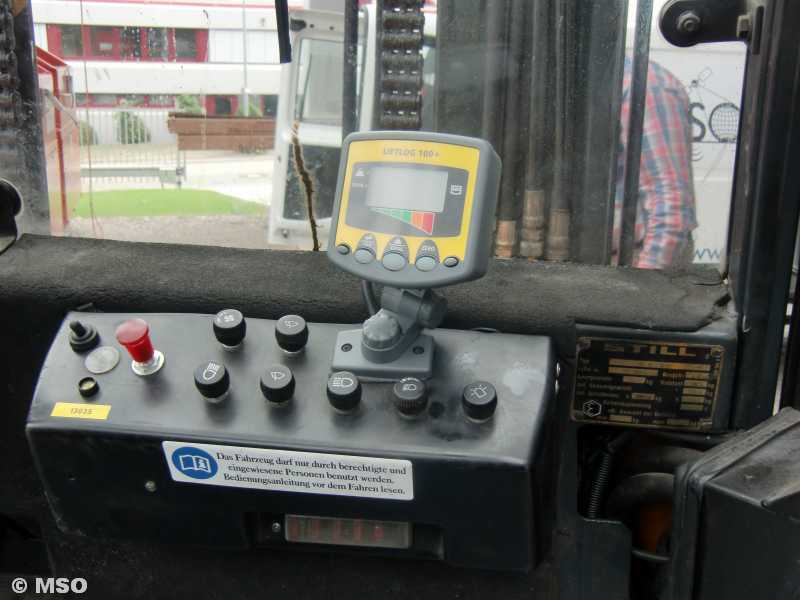

Wiegesystem Liftlog 100+ am Gabelstapler

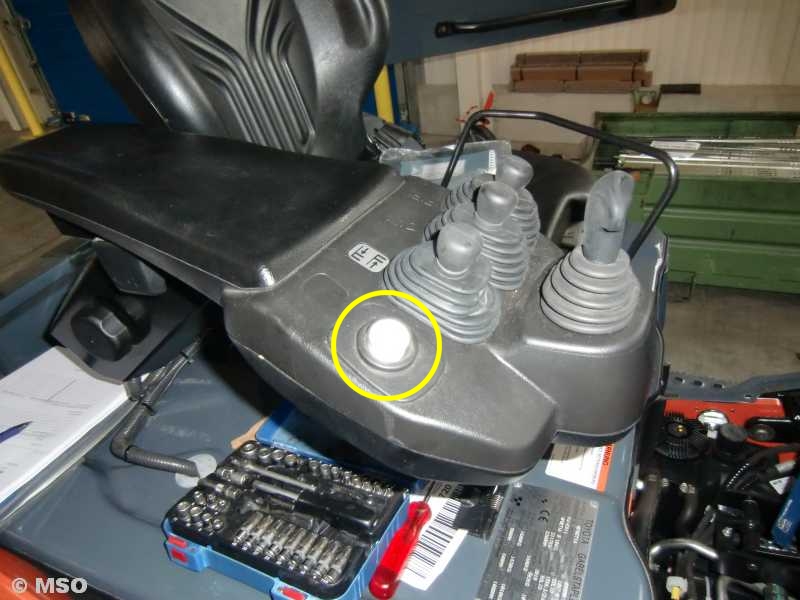

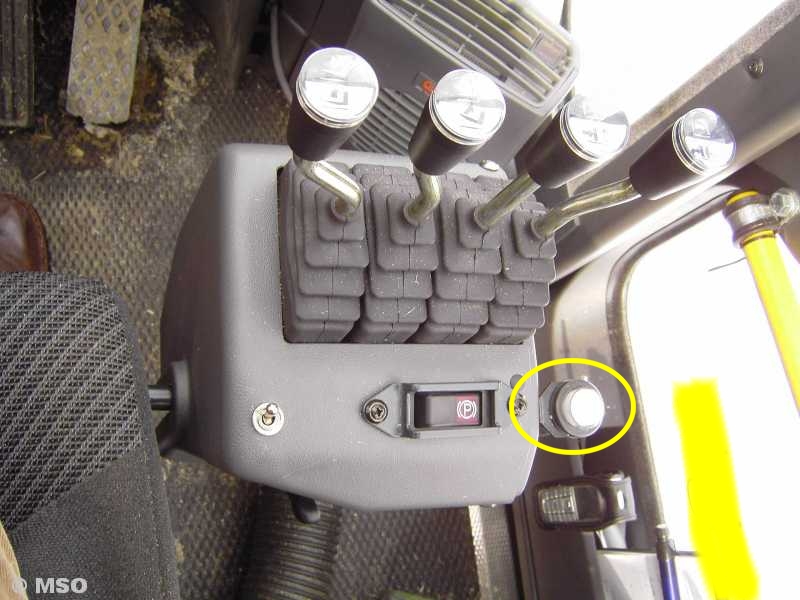

Bestätigungstaste - Aufaddieren und Nullsetzen
Zum Aufaddieren des Gewichts und Nullsetzung der Summe.

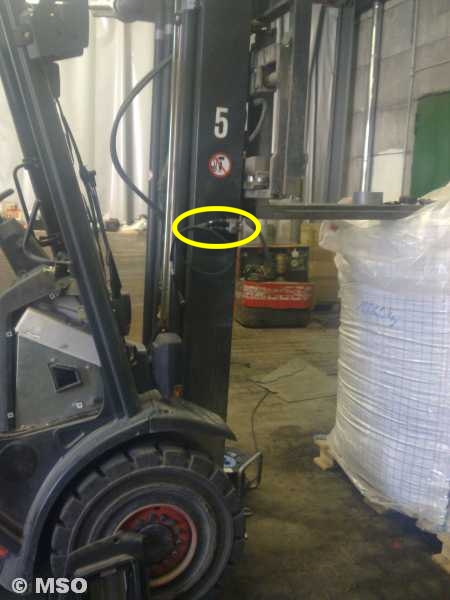

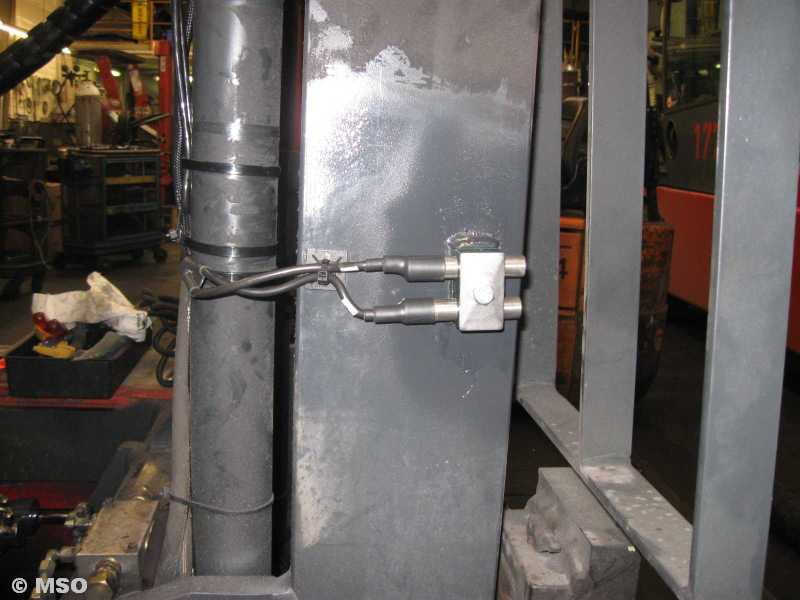

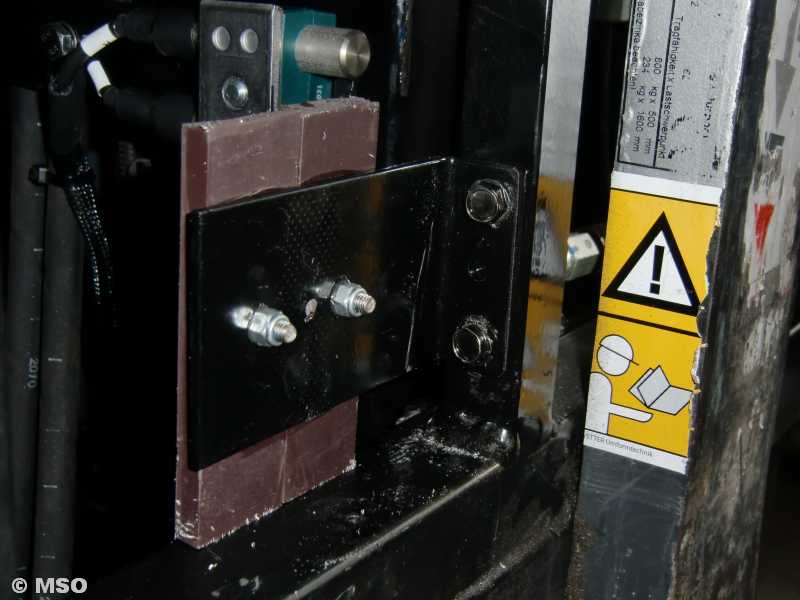

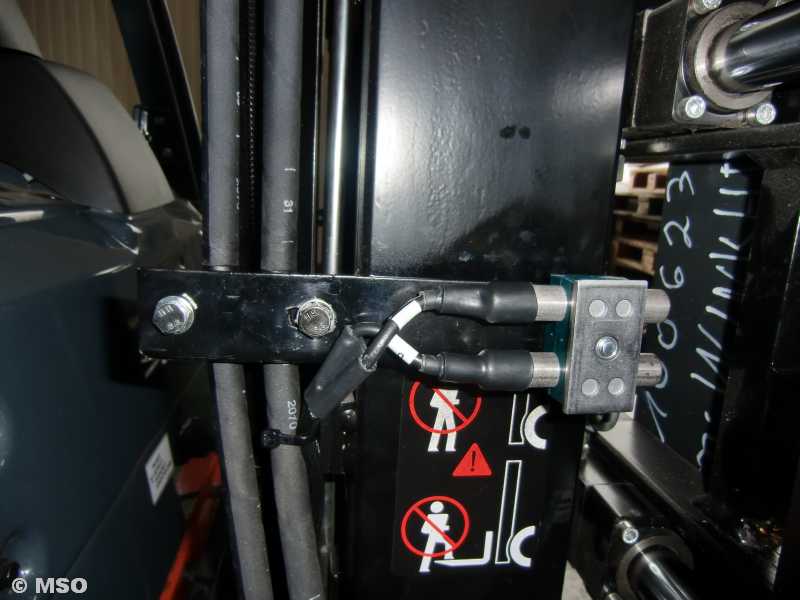

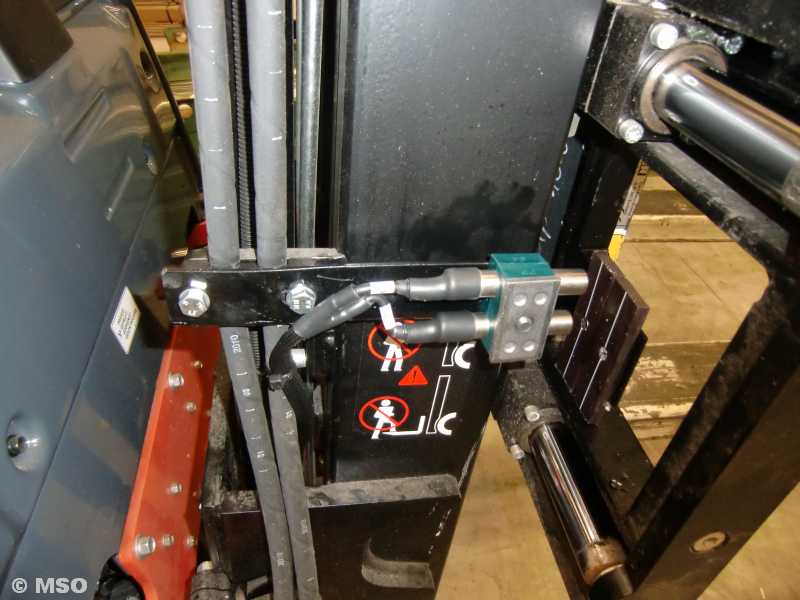

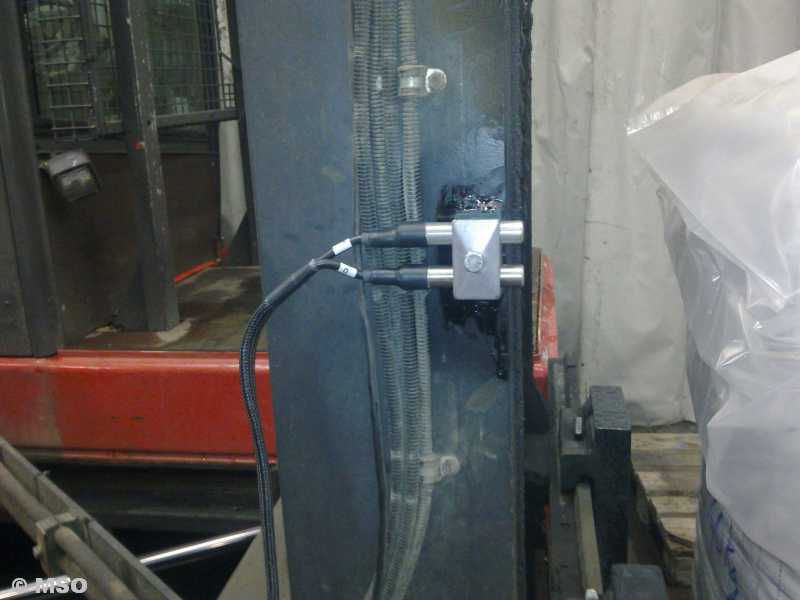

Erfassung der Wiegeposition und Hubgeschwindigkeit
Referenz- und Richtungssensoren, zur Erfassung der Hubhöhe, der Bewegungsrichtung (Heben oder Senken) und der Hubgeschwindigkeit. Anbringung und Installation am Gabelstapler.

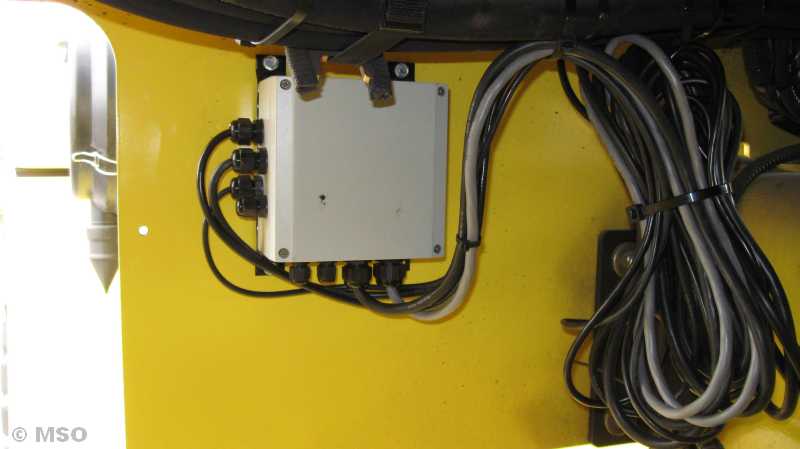

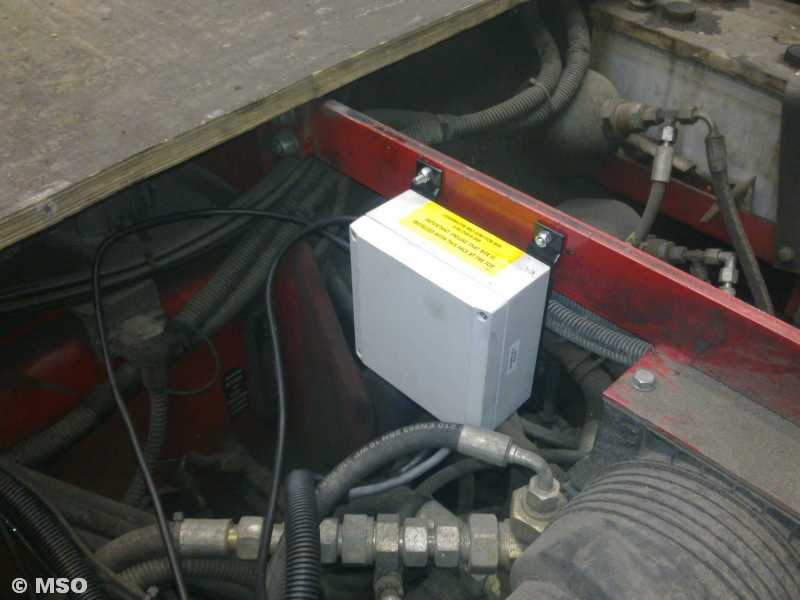

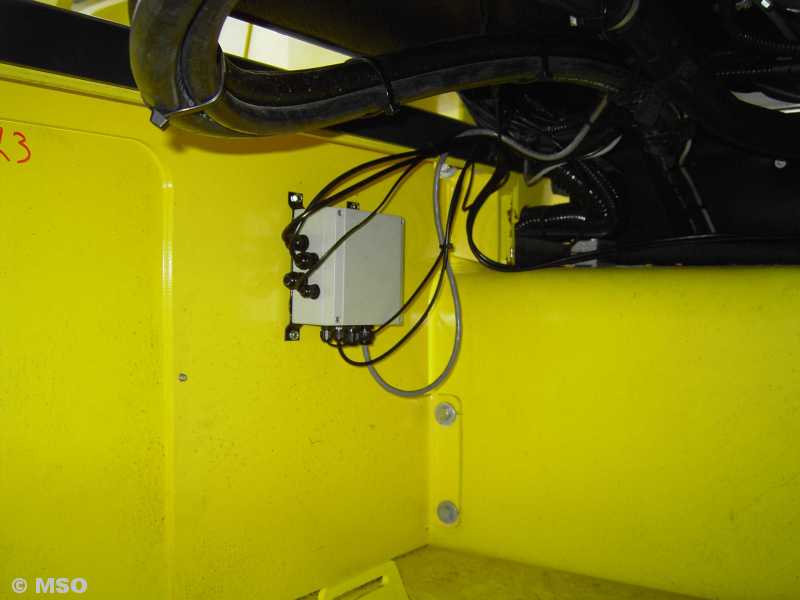

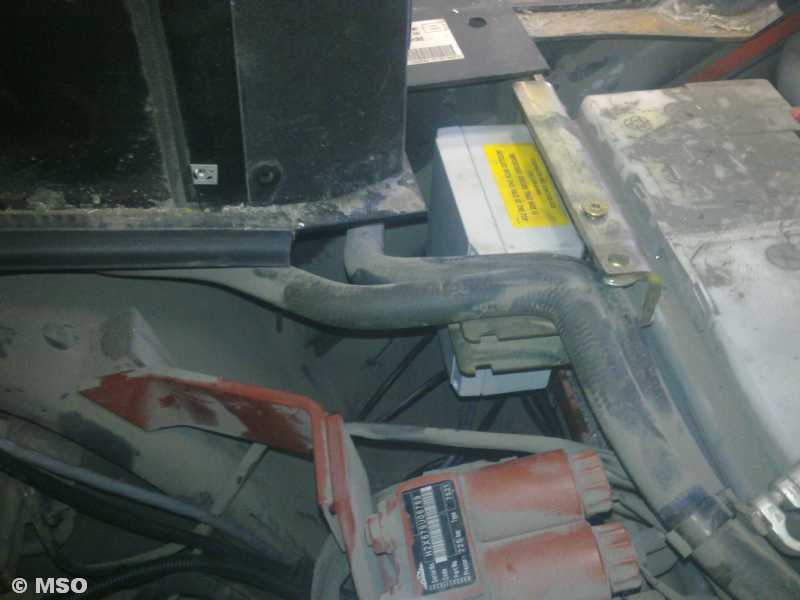

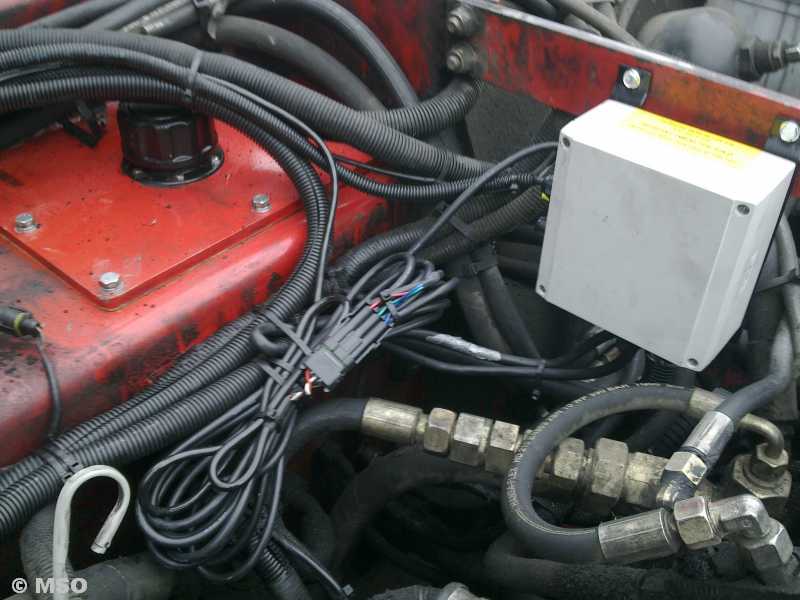

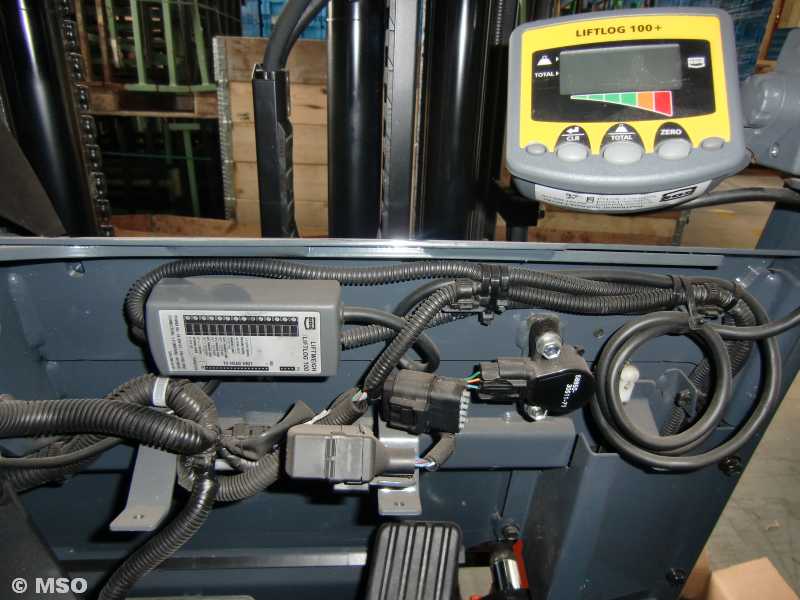

Anschlussbox
Verdrahtung und Neigungsmessung. Anschluss der Kabel der Sensoren und der Haupteinheit.
