Radar distance sensor for industrial applications
Product Overview

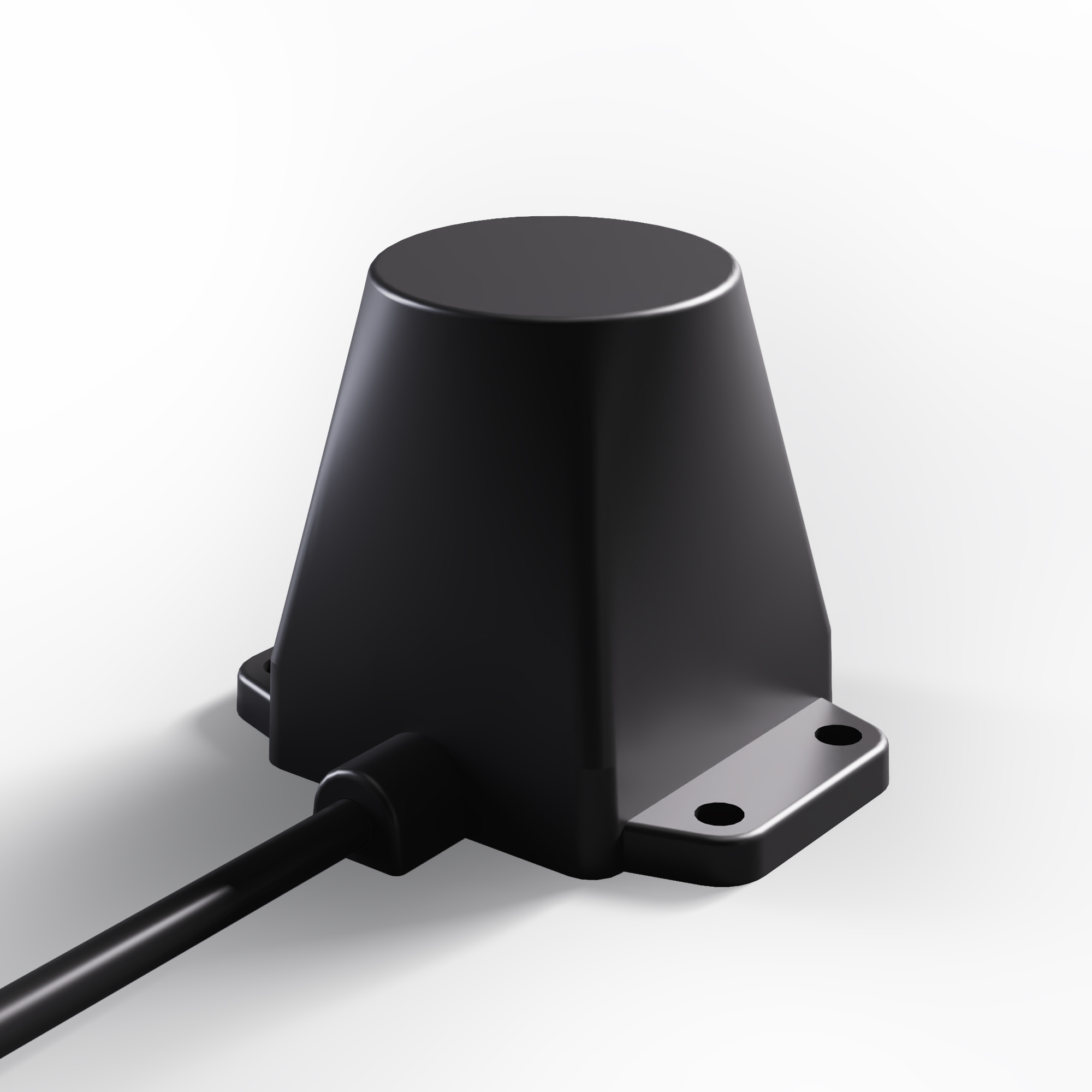

The MSO RaDist IN distance sensor is based on 60.5 GHz pulse radar, it was developed for industrial applications. The radar beam is focussed by a dielectric lens antenna.
The sensor is encapsulated in a plastic housing and features a8-pin M12 connector.
Benefits/Use
Benefits and advantages
• Short-range distance measurement from 130 mm to 5000 mm
• Serial RS232 and CAN bus interfaces
• Update rate of 30 Hz
• Distance measurement under challenging conditions such as dust or moisture
• Distance measurement on liquids
• Suitable for boom height control systems
Technical Data
Technical data
| Supply voltage | +5 to 30 V DC |
| Current consumption | typ. 110 mA @12 V DC |
| Power consumption | < 1,0 W |
| Frequency and transmit power | 60.5 GHz at 11.4 dBn EIRP ; Contains: FCC ID: 2AQ6KA1201 |
| Update rate | 30 Hz |
| Antenna | Horn with dielectric lens, 8° beamwidth |
| Absolute accuracy | <5 mm |
| Measuring range | 130 mm to 5000 mm |
| Temperature range |
Storage -40 °C to +85 °C Operating -40 °C to +70 °C |
| Environmental protection | IP69K corresponds ISO 20653 |
| Weight | 96 g |
| Dimensions | 60 x 45 x 60 mm |
