Flexibel - Der LoadManager AGRI DMS

Produktübersicht

Der LoadManager AGRI DMS ist ein mobiles Wie­gesystem, das nicht an der Verlade­maschine wiegt, sondern auf dem Anhänger. Die Wiegung erfolgt im Still­stand auf einer möglichst waagerechten Fläche.

Der LoadManager AGRI DMS kann vor allem beim Verladen und Transportieren von Schüttgütern wie z.B. Erde, Abraum, Getreide, Maishäcksel, Dünger etc. eingesetzt werden.

Das Wiege­system kann einfach selbst installiert werden, an allen Einachs-, Tandem- oder Tridem - Anhängern mit Deichsel. Hierfür benötigen Sie normalerweise lediglich 4-5 Stunden!

Der LoadManager AGRI DMS misst das Gewicht über Dehnungs­Mess­Streifen-Sensoren, die auf die Deichsel und die Achse(n) aufgeklebt werden.

Für Trailer mit hydro-pneumatischer oder pneumatischer Federung gibt es Varianten mit Hydraulik- oder Luftdrucksensoren (jeweils linke und rechte Seite der Achse(n)) UND einem DMS Sensor zur Aufbringung auf die Deichsel.

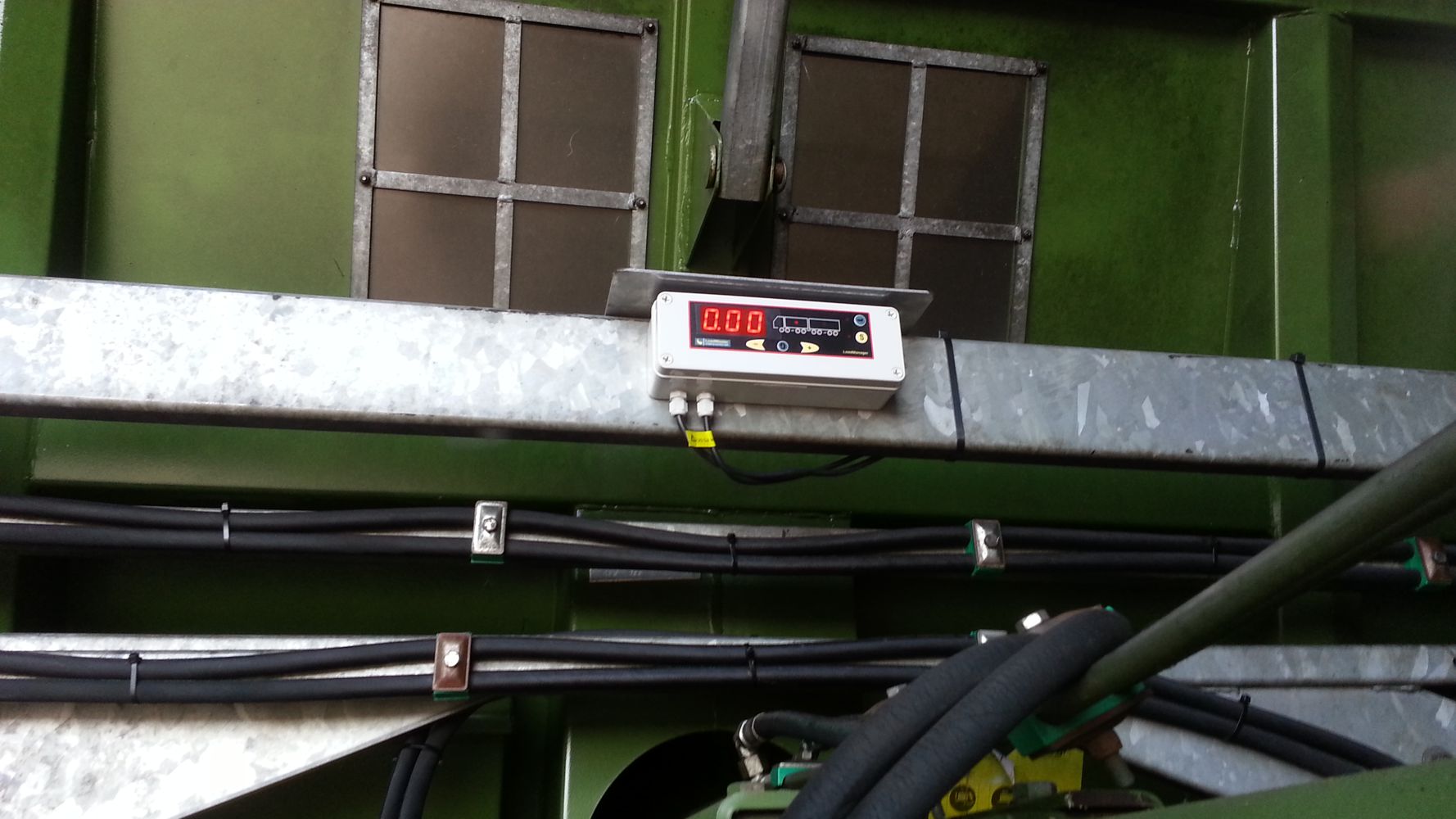

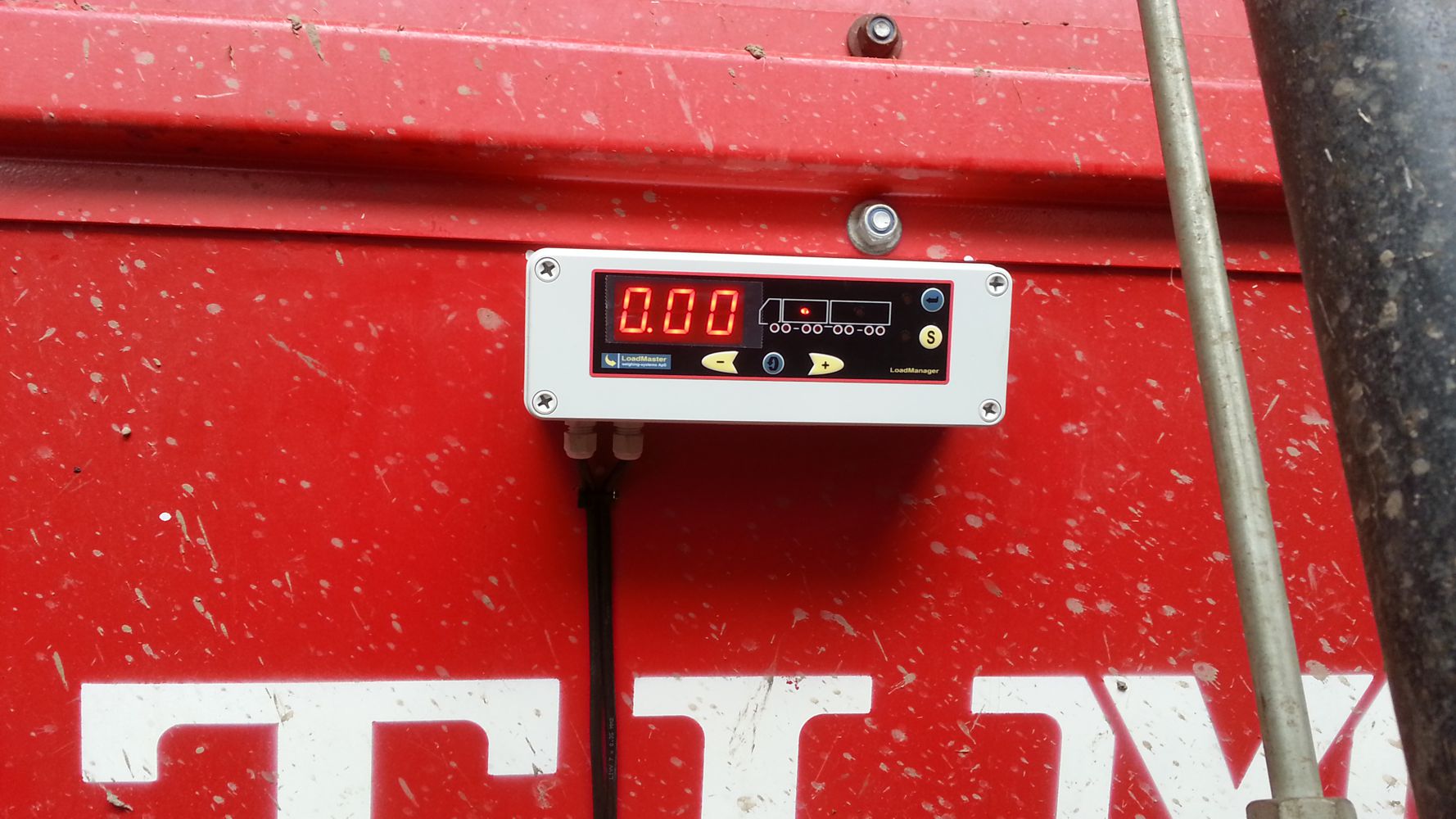

Die Anzeige kann im Schlepper oder am Anhänger, gut sichtbar für den Belader montiert werden. Unnötige Fahrten zur Brücken­waage werden dadurch vermieden. Die Anhänger werden direkt beim Beladen exakt beladen.



  • Leichte Kalibrierung des Systems
  • Genaues Gesamt­gewicht
  • Abwiegen von Getreide oder anderen pflanzlichen Erzeugnissen
  • Keine Überladung beim Fahren auf öffentlichen Straßen
  • Dokumentation der erledigten Arbeit
  • Optimierte Kalibrierung der Ertragsmessung am Feldhäcksler durch häufiges Gegenwiegen
  • Drahtlose Übertragung der Gewichts­daten über das Logger FMS System
  • System­genauigkeit: 1 - 3 % des Gesamt­gewichts
  • Einfache Montage, ca. 4-5 Stunden

Inatallationsanleitung Loadmanager AGRI DMS

Flyer zum LoadManager AGRI DMS

Details

Arbeitsprinzip

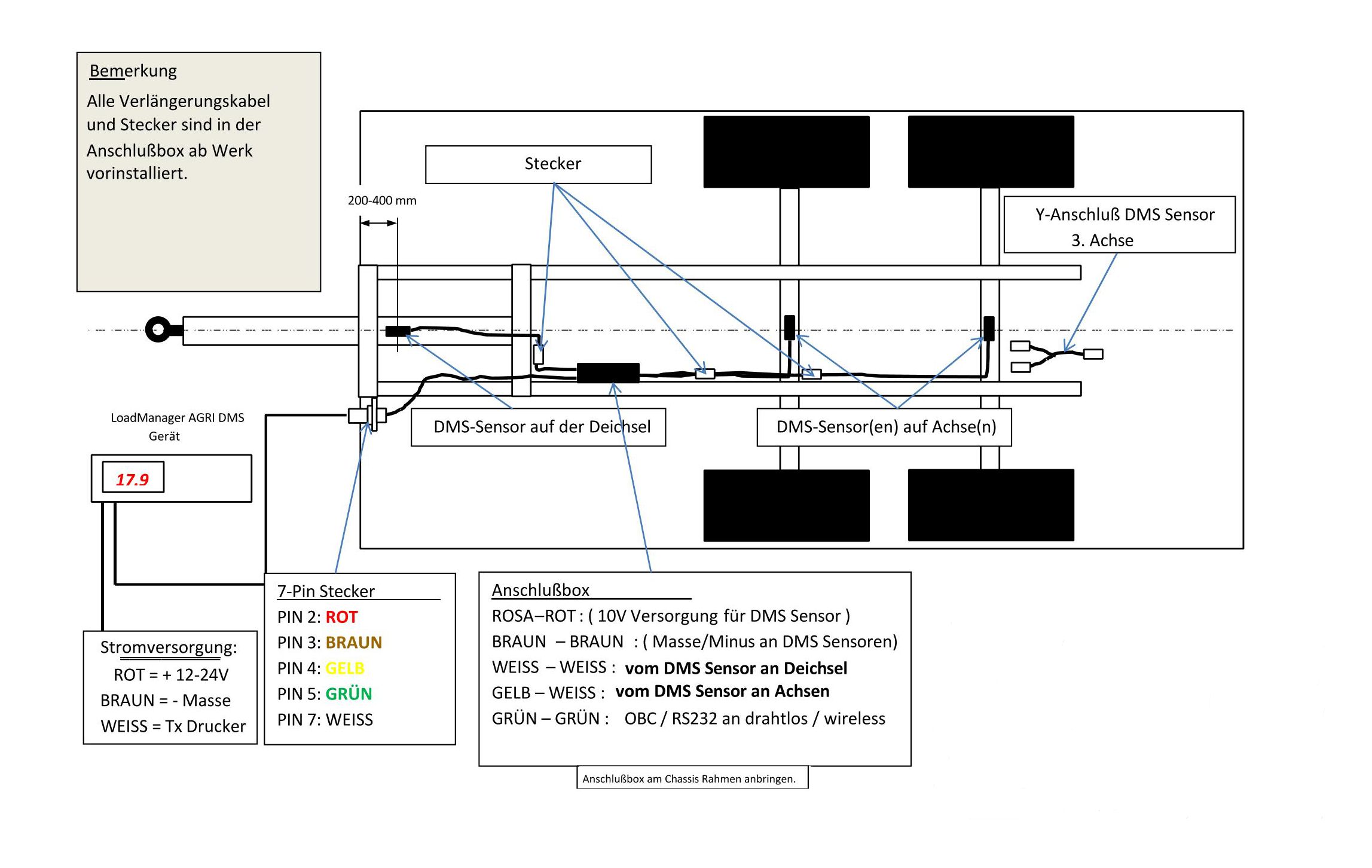

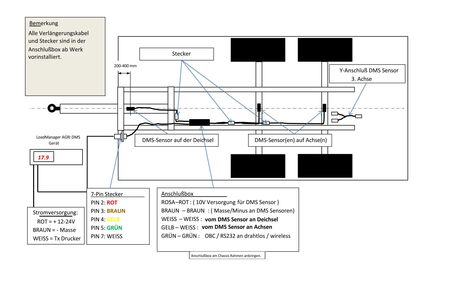

LoadManager AGRI DMS Komponenten

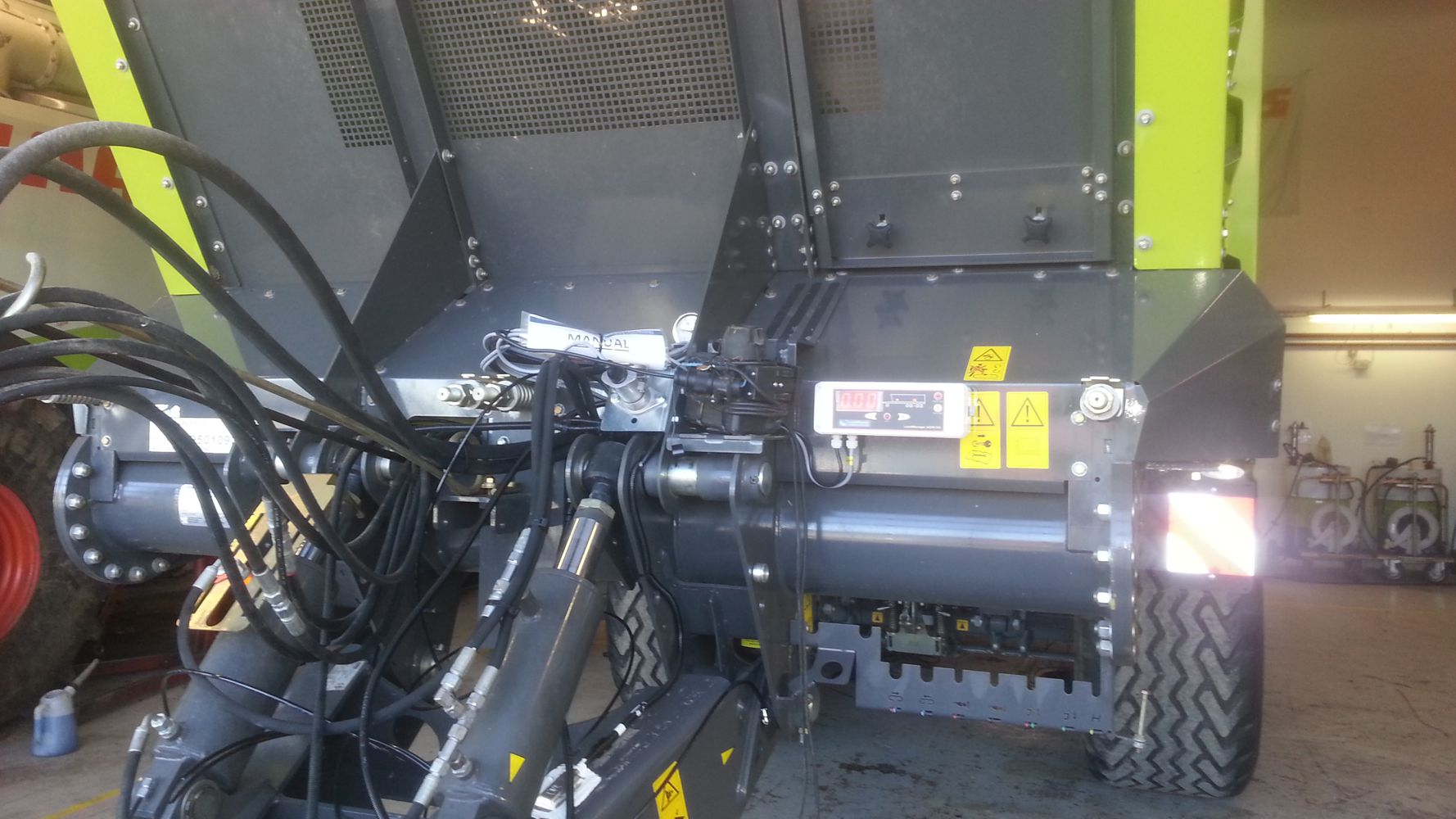

Beim LoadManager AGRI DMS werden Dehnungs­mess­streifen (DMS) Sensoren an der Deichsel und der/ den Achse(n) angebracht.

Bei Anhängern mit luftgefederten Achsen wird mit einem DMS an der Deichsel und einem Druck­sensor an der Luftf­ederung gemessen.

Das Mess­prinzip der DMS entspricht dem gängigen Mess­prinzip von z.B. Wiegezellen oder Messbolzen.

Die Dehnung an der Deichsel und Achse(n), bzw. der Druck der Luft in der pneumatischen Federung oder der Druck der Hydraulikflüssigkeit bei hydraulischer Federung ist last­abhängig und proportional zum aufliegenden Gewicht.

Der LoadManager AGRI DMS steht in folgenden Varianten zur Verfügung:

  • LoadManager AGRI DMS PN, für Anhänger mit 1, 2 oder mehr luftgefederten Achsen
  • LoadManager AGRI DMS HY, für Anhänger mit 1, 2 oder mehr hydraulisch gefederten Achsen
  • LoadManager AGRI DMS Einachs, für Anhänger mit einer Achse
  • LoadManager AGRI DMS Zweiachs, für Anhänger mit zwei Achsen (Tandem)
  • LoadManager AGRI DMS Dreiachs, für Anhänger mit drei Achsen (Tridem)

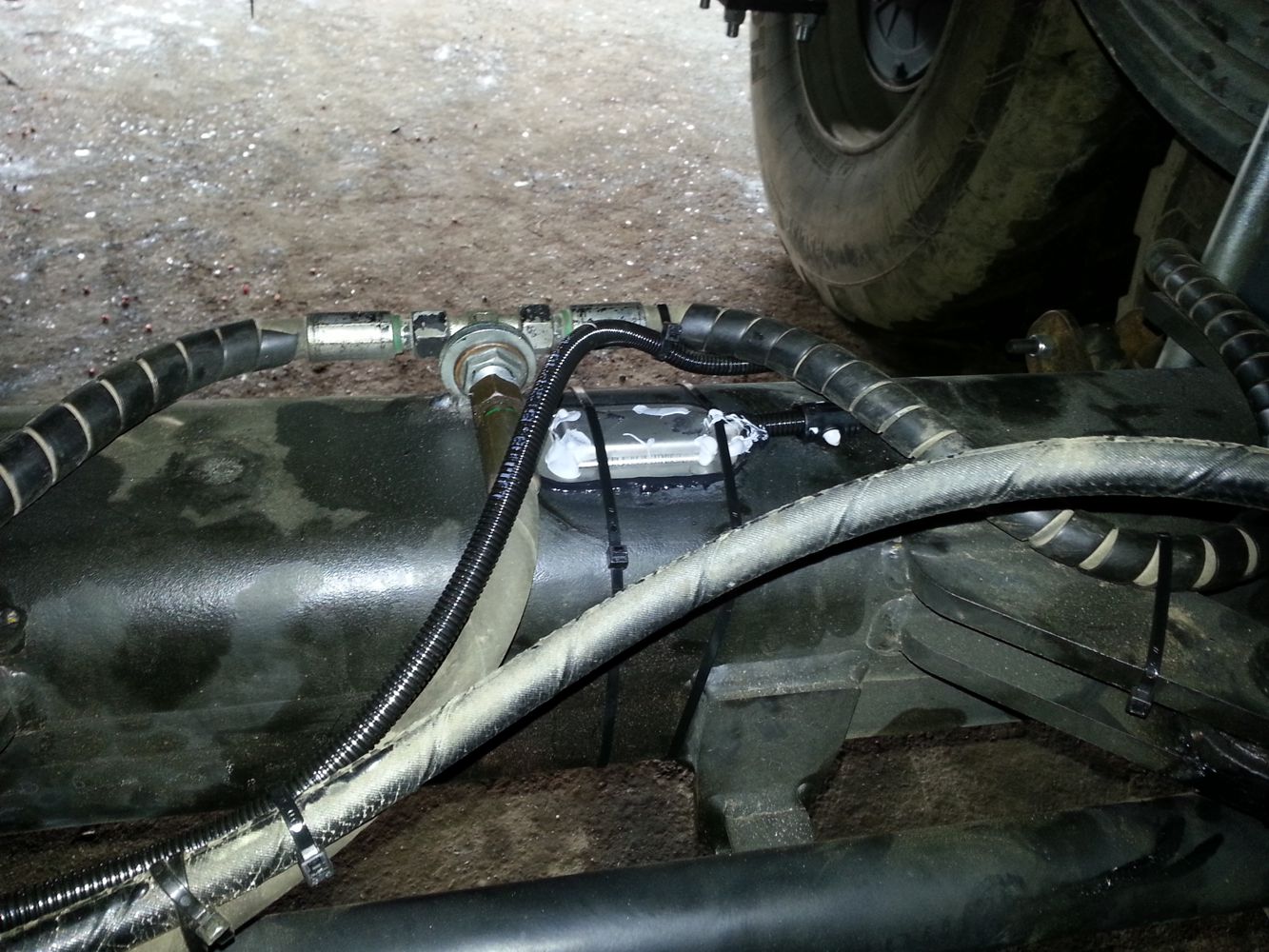

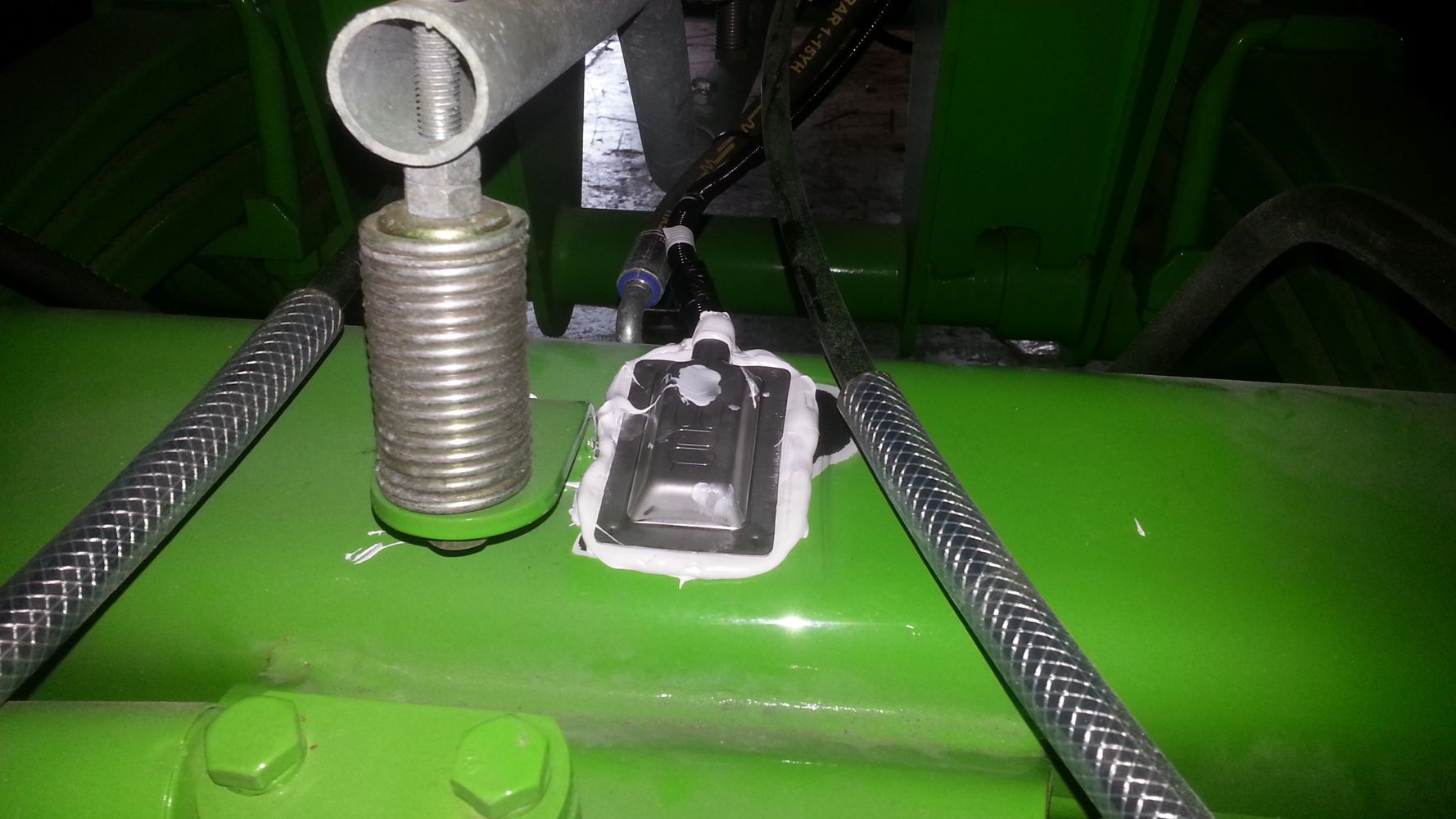

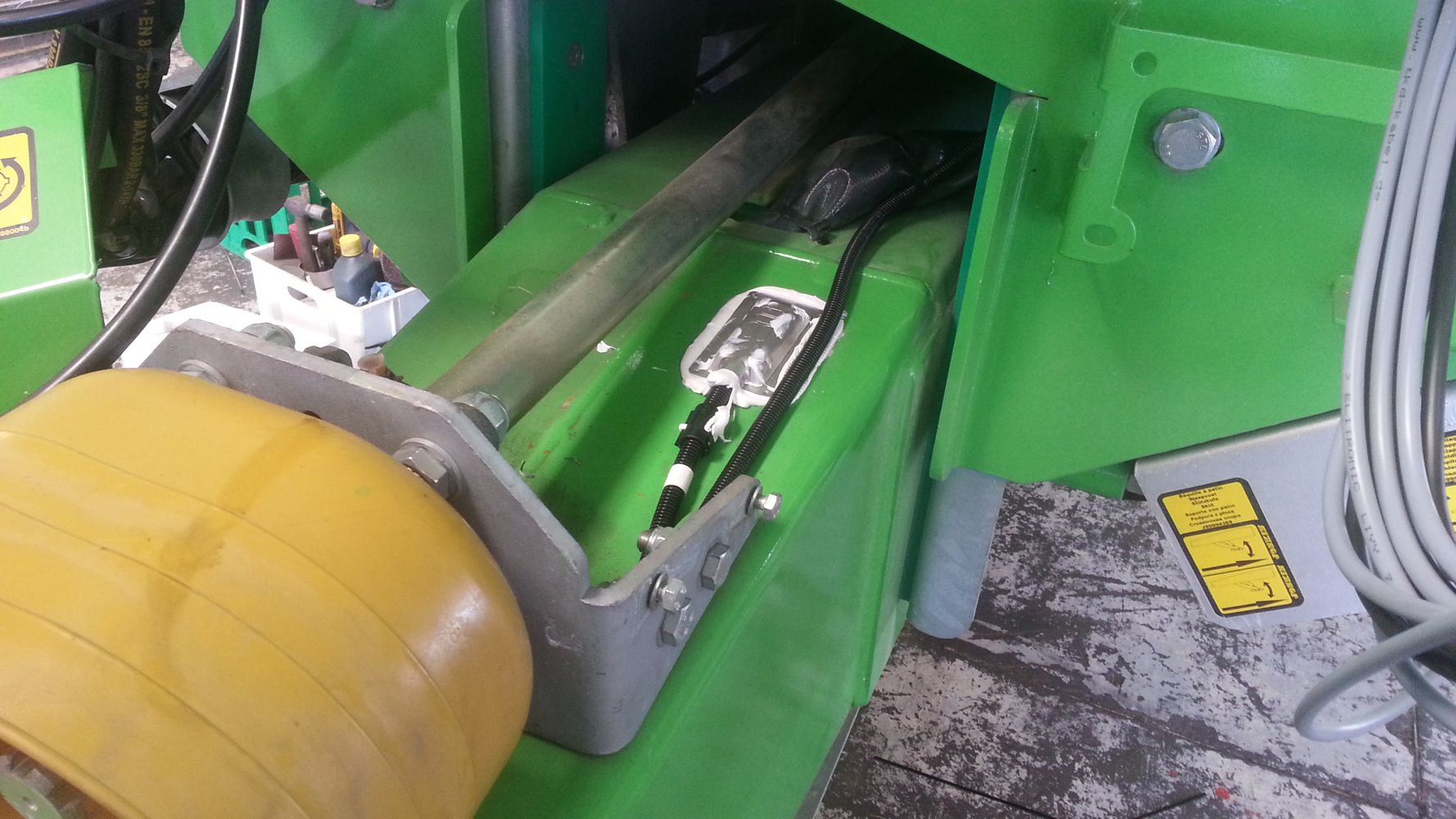

Die DMS Sensoren werden auf der Deichsel und der / den Achse(n) aufgeklebt und mit einer Silikon gefüllten Edelstahl­haube abgedeckt.

Der Ablauf der Montage ist hier Schritt für Schritt erklärt.

Technische Daten

Technische Daten



Anzeige: 3-digit, 7 segment LED, Höhe 20,3 mm
Wägebereich: 400 - 99.900 kg
Anzeigeschritte: bis 9.900kg = 10kg, über 10.000kg = 100kg
Systemgenauigkeit: 1-3% der maximalen Nutzlast des An­hängers
Spannungsversorgung: 10-30 Volt DC
Temperaturbereich: -25°C bis +70°C Arbeits­bereich
Dehnungssensorbereich: 0 bis 20 mA
Alarmsignal: max. 0,2A/ 50V DC
Gewährleistung: 2 Jahre



Optionen

Auf Wunsch ist bei uns ergänzend zum LoadManager AGRI DMS der CPT 2000 Drucker und eine Fern­bedienung erhältlich.
