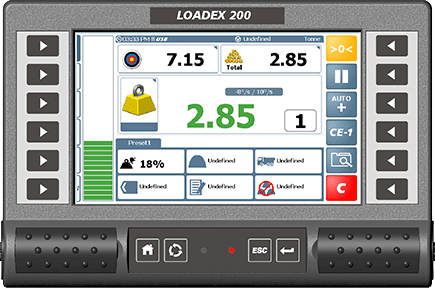

Loadex 200 Waage

Der Loadex 200 ist ein neuartiges mobiles Wiege­system zur Nachrüstung an Material­umschlag­maschinen / Ums­chlag­baggern. Neueste Technik mit einem Kraftmess­bolzen als Anlenkung des Werkzeugs an den Stiel oder am Schnell­kuppler sowie ein Dreh­raten­sensor (Gyroskop) und Beschleunigungs­sensoren zur Erfassung und Kompen­sation der Bewegung d.h. überlagerten Arbeits­bewegungen zeichnen den Loadex 200 aus. Die Sensorik ist hochintegriert und mit der Display - Haupt­einheit über CAN-Bus verbunden.

Selbst bei schnellem Verladen bei überlagerten Arbeits­bewegungen d.h beim Heben und Drehen und beim Pendeln des Greifers liefert der Loadex 200 präzise Ergebnisse.

Mit seinem übersichtlichen 7 Zoll-Farb-Touch­screen ist der Loadex 200 einfach zu bedienen.

Der Loadex 200 bietet einerseits sehr viele Möglichkeiten zur Konfiguration und zum Daten­handling. Andererseits bleibt die Bedienung so einfach wie möglich, da sie genau auf die jeweilige spezielle Anwendung zugeschnitten wird und nur das auf der Anzeige erscheint, was für diese Anwendung benötigt wird.

Durch korrektes Beladen auf das gewünschte Zielgewicht werden Ihre Arbeits­abläufe beim Laden beschleunigt und die Lade­leistung wird erhöht. Unnötige Rückfahrten von der Brücken­waage wegen Unter- oder Überschreitung des Zie­lgewichtes werden vermieden. Dadurch werden weniger Fahrzeuge innerhalb des Betriebes bewegt. Die Arbeitssicherheit wird enorm verbessert und somit die Betriebssicherheit erhöht.

Der Loadex 200 kann an Material­umschlag­maschinen mit Greifer nachgerüstet werden. Aktuell steht der erforderliche passende Kraft­mess­bolzen für Liebherr Material­umschlag­maschinen der LH Serie (nicht mit Schnellkuppler!) sowie ältere 924, 934 & 944 mit 60 mm Bolzen­durchmesser zur Verfügung. Weitere Kraft­messbolzen u.a. für Sennebogen Material­umschlag­maschinen sind in Vorbereitung.

Datenblatt zum Loadex 200

Datenblatt zum Loadex 200

Details

Arbeitsprinzip

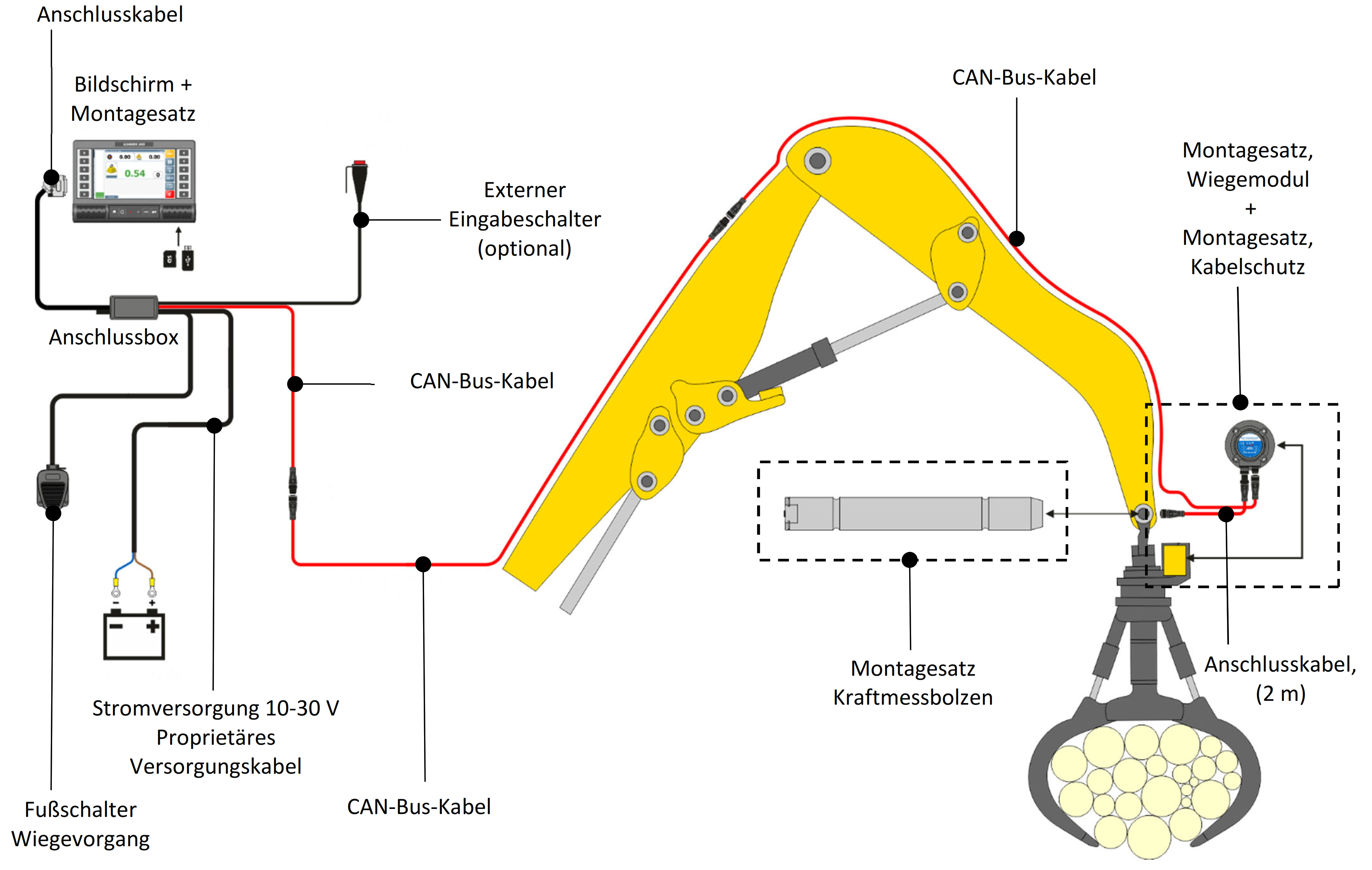

Loadex 200 - Systemkomponenten

Beim Loadex 200 wird an der Material­umschlag­maschine / Umschlag­bagger mit einer neuen Kombination eines Kraftmess­bolzens an der Anlenkung von Greifer und Stiel, Drehraten­sensor und Beschleunigungs­sensoren gewogen.

Die Wiegung kann dynamisch beim Heben und gleichzeitigem Drehen erfolgen. Die Drehrate, die Beschleunigung und das Pendeln des Greifers werden kompensiert. Die Messung erfolgt während des Hub­vorganges ohne Unterbrechung.

Der Kraftmess­bolzen ist für den harten Praxiseinsatz besonders robust ausgelegt.

Der Loadex 200 eignet sich selbstverständlich auch für statisches Wiegen bei höchster Präzision. Hierbei wird angehoben und kurz zum Wiegen angehalten.

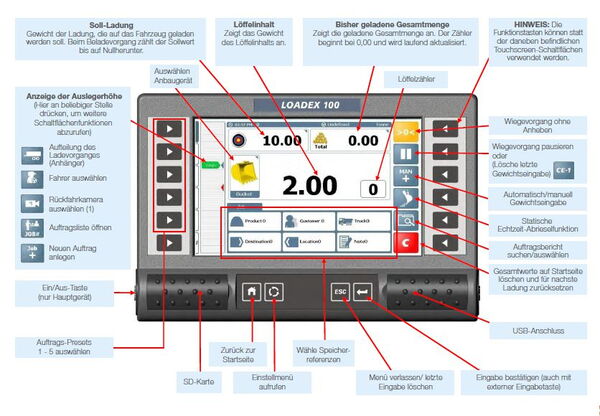

Bedienung

Die Bedienung des Loadex 200 erfolgt über die berührungs­empfindliche Anzeige und/oder durch zusätzliche Tasten, die um die Anzeige angeordnet sind. Text und Zahlen geben Sie direkt über den Bildschirm ein.

Das Betriebssystem Windows CE 2.0 bietet eine komfortable Bedienung über den 7-Zoll-Touch-Farbdisplay, z.B. mit eingeblendeter Tastatur und Schiebe­reglern (Slider).

Der Loadex 200 bietet SQL-Datenbank-Funktionen mit Eingabe und Ausgabe von Daten im XML-Format. Dem Lade­vorgang können bis zu 8 Referenz­felder für Produkte, Kunden, Ladeorte, Fracht­führer, LKWs und Zielorte sowie bis zu 20 Fahrern zugeordnet werden.

Einstell- und Kalibrier­menüs sind PIN-geschützt, so dass versehentliches Verstellen vermieden wird bzw. Einstellungen nur von autorisiertem Personal vorgenommen werden können. Der Betrieb der Wiege­einrichtung selbst kann über eine PIN geschützt werden, so dass diese nur von autorisierten Fahrern benutzt werden kann.

Für die Zie­lbeladung von z.B. LKWs auf ein vorgegebenes Ziel­gewicht wird dieses direkt am Bild­schirm eingegeben.

Der Loadex 200 ist multitasking-fähig, es kann zwischen bis zu 5 aktuell in Bearbeitung befindlichen – noch nicht abgeschlossenen - Aufträgen umgeschaltet werden.

Die automatische Zuordnung von Produkten ist über GPS-Ortung des Lade­platzes z.B. einer Material­box bei der Entnahme möglich.

Das System bietet umfassende Diagnose­möglichkeiten, z.B. zur Darstellung des Druckverlaufs der bis zu vier Sensoren beim Heben. Dies bietet umfangreiche Möglich­keiten zur Analyse im Einsatz für z.B. „Feintuning“ der Kalibrierung.

Der Loadex 200 verfügt über einen Überlast­alarm und eine Taste um das System zu Pausieren.

Datenhandling

Datenhandling

Die Datenerfassung, Dokumentation und Rückverfolg­barkeit spielt eine zunehmende Rolle in den betrieblichen Abläufen.

Der Loadex 200 bietet hierzu umfassende und anwendungsbezogen konfigurierbare Möglich­keiten zum Daten­handling. Vorgaben (z.B Mischungs­verhältnisse) und Datensätze können per XML vorab erstellt und auf den Loadex 200 hochgeladen werden. Die Datenein- und -ausgabe im XML-Format erfolgt über Ethernet, seriell (RS232) oder USB-Stick.

Die Daten­bank wird auf einer fest im Loadex 200 verbleibenden SD-Card angelegt.

Die aufgenommenen Daten können offline mittels USB-Stick oder online drahtlos übertragen werden. Die drahtlose Daten­übertragung kann im Nah­bereich über WLAN an einen WLAN Access Point erfolgen. Die Daten­übertragung ist in beide Richtungen möglich, das heißt es können auch Aufträge vom Büro PC auf das mobile Wiege­system übertragen und dort abgearbeitet werden.

Die Anbindung des Loadex 200 an das Internet, Portale oder e-mail erfolgt über WLAN an ein als Hotspot konfiguriertes Smartphone und von dort über GPRS oder UMTS in`s Internet. Die WLAN Daten­übertragung ist nach neuesten Standards gesichert.

Drahtlose Übertragung ist ebenfalls direkt über z.B. Funk­modem oder GPRS Modem möglich.

Technische Daten

Technische Daten

Anzeige 7-Zoll-Farb-Touchscreen
Bedientasten Gummimembrane - versiegelt
Spannungsversorgung 10 bis 30 V DC
Temperaturbereich -20°C bis +50°C Arbeitsbereich
Systemgenauigkeit ± 3 % der maximalen Hub­leistung der Maschine
Drucksensorbereich 0 bis 250 bar
Gewährleistung 2 Jahre
Umgebungsschutz Haupteinheit IP54; Externe Sensoren IP67; Voller RFI / EMI Schutz
Gehäuse ABS Außenschale - Eigenfarbe dunkelgrau
Abmessungen 23 cm x 15,5 cm x 5 cm (BxHxT)

Lieferumfang

Der Teilesatz des Loadex 200 besteht aus:

Loadex 200 Haupteinheit
Loadex 200 Wiegemodul mit Gyroskop und Beschleunigungs­sensoren
CAN-Kabel
Montageteile
schwere Schutzgehäuse für Kraftmessbolzen und Wiegemodul
Hydraulikschläuche zur Durchführung der Kabel als Schutz im Greifer­bereich

Optionen

Flachbettdrucker EPSON TMU 295

Auf Wunsch sind folgende Erweiterungen zum Loadex 200 bei uns erhältlich:

  • Kabinendrucker ICP 300 : Zum Ausdruck von Belegen in der Kabine
  • Flachbettdrucker EPSON TMU 295: Zum Ausdruck von Belegen in der Kabine
  • USB Speichersystem: Mit einem USB Stick werden die Daten vom Loadex 200 komfortabel auf einen PC übertragen und verarbeitet
  • Barcodescanner: Schnelles und einfaches Werkzeug um Produkte, Kunden, Fahrzeuge oder Standorte zu erfassen. Der Scanner wird direkt an das Loadex 200 System angebunden, dadurch können die Arbeits­abläufe optimiert werden.
  • Rückfahrkamera: Die Rückfahr­kamera erleichtert das Rangieren auf dem Betriebs­gelände. Die Anzeige schaltet automatisch in Kamera­ansicht sobald der Rückwärts­gang eingelegt wird.
  • Drahtlose Anbindung: Übertragung der Wiege­daten per WLAN, Mobilfunk oder Funk­modem an die EDV. Die Daten­übertragung kann natürlich nach neuesten Standards abgesichert werden (WPA-2).
