Loadex 100 Baggerwaage

Der Loadex 100 ist ein neuartiges mobiles Wiegesystem zur Nachrüstung an Baggern und Material­umschlag­maschinen. Neueste Technik mit Neigungs­sensoren am Chassis und Ausleger, Winkel­sensor zwischen Ausleger und Löffel­stiel, ein optionaler Ultraschall­sensor zur Erfassung der Löffel­stellung und mindestens zwei Druck­sensoren sind im Loadex System integriert. Die spezifische Signal­verarbeitung und die interne schnelle Daten­übertragung per CAN Bus System optimieren ihre Wiege­daten.

Selbst bei schnellem Verladen unter schwierigen Bedingungen, in unebenem und hängigem Gelände, liefert der Loadex 100 präzise Ergebnisse.

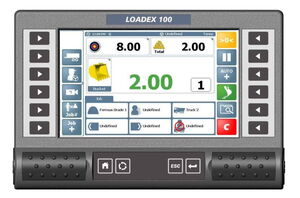

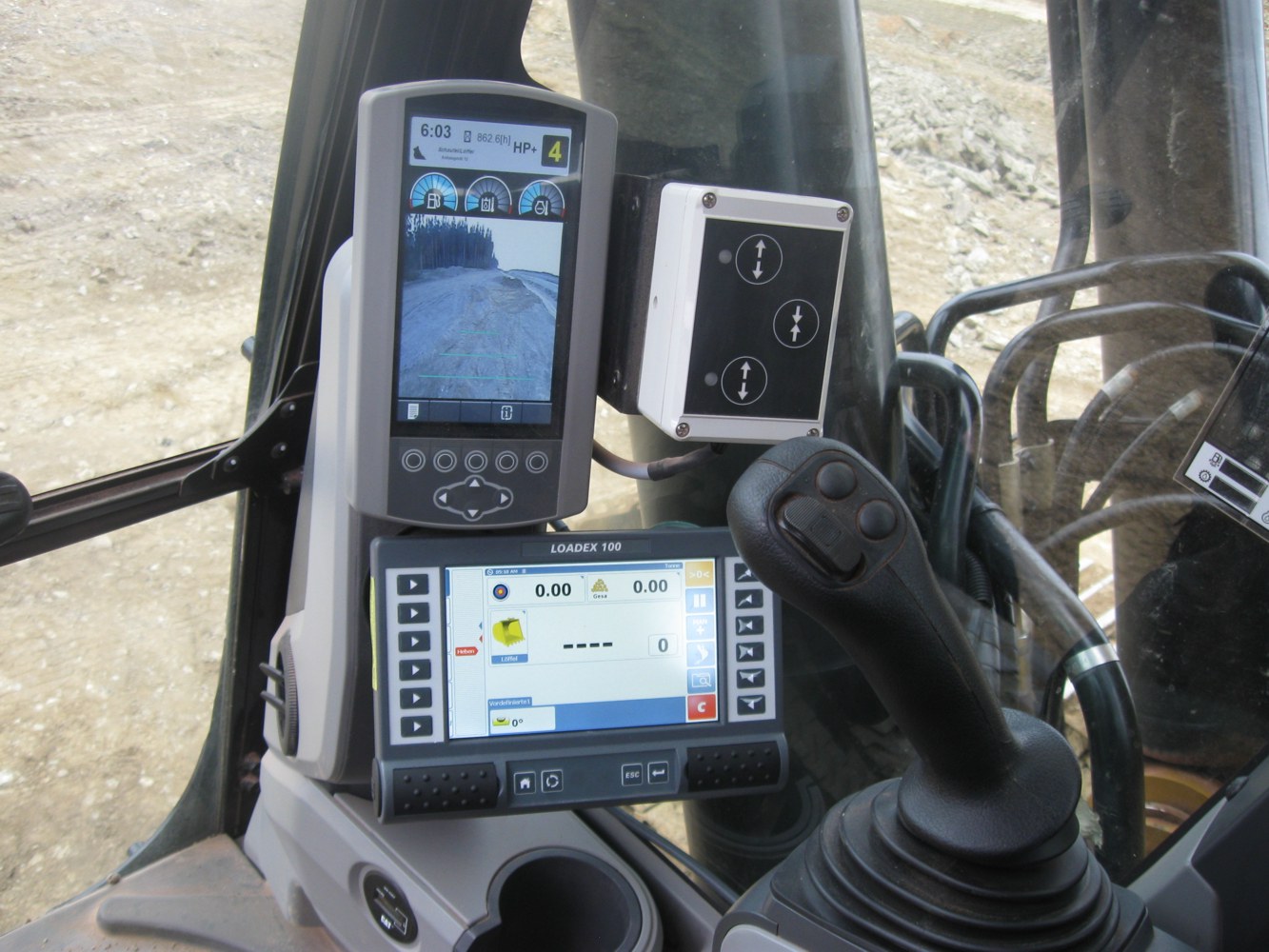

Mit seinem übersichtlichen 7 Zoll-Farb-Touchscreen, ist der Loadex 100 einfach zu bedienen.

Der Loadex 100 bietet einerseits sehr viele Möglichkeiten zur Konfiguration und zum Daten­handling. Andererseits bleibt die Bedienung so einfach wie möglich, da sie genau auf die jeweilige spezielle Anwendung zugeschnitten wird und nur das auf der Anzeige erscheint, was für diese Anwendung benötigt wird.

Durch korrektes Beladen auf das gewünschte Ziel­gewicht werden Ihre Arbeitsabläufe beim Laden beschleunigt und die Ladeleistung wird erhöht. Unnötige Rückfahrten von der Brückenwaage wegen Unter- oder Überschreitung des Ziel­gewichtes werden vermieden. Dadurch werden weniger Fahrzeuge innerhalb des Betriebes bewegt. Die Arbeits­sicherheit wird enorm verbessert und somit die Betriebssicherheit in Ihrem Betrieb erhöht.

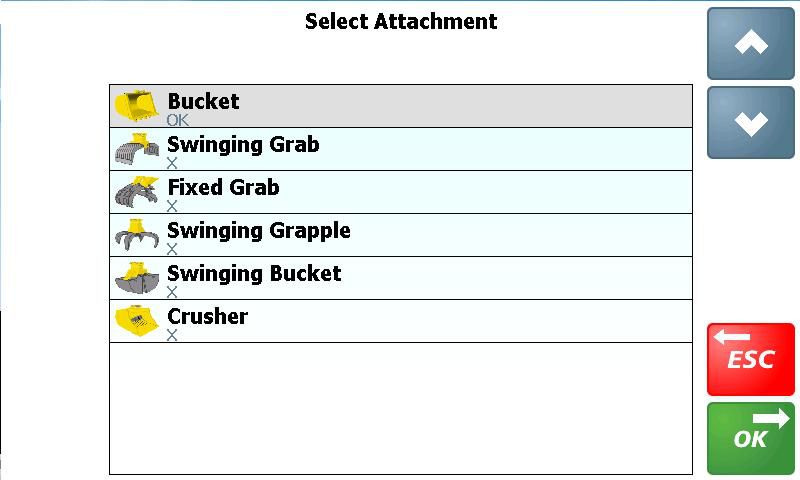

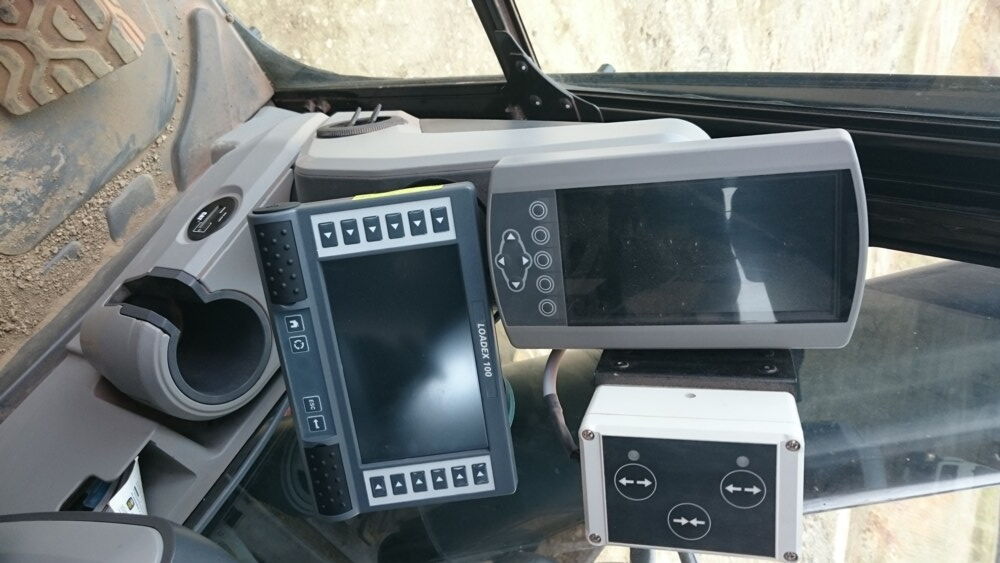

Der Loadex 100 kann an Baggern mit Löffel oder Greifer bzw. Materialum­schlag­maschinen mit Greifer nachgerüstet werden.

Datenblatt zum Loadex 100

Datenblatt zum Loadex 100

Details

Arbeitsprinzip

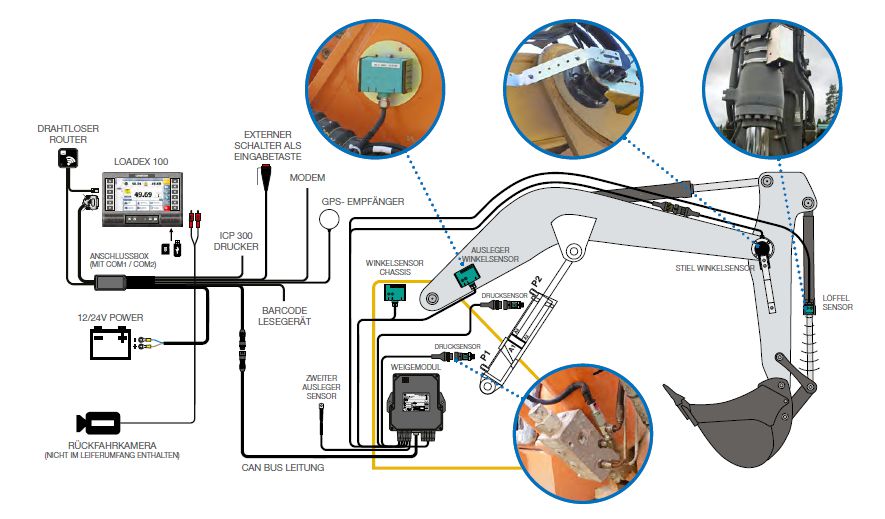

Loadex Baggerwaage - Systemkomponenten

Beim Loadex 100 wird mit einem neuen Wiege­verfahren der kombinierten Druck­messung der Hydraulik­flüssigkeit, gleichzeitiger Neigungs­messung am Löffelstiel und Fahrzeug­rahmen sowie optionaler Erfassung der Löffel­stellung mittels Ultraschall Abstands­sensor das Wiegen schnell, flexibel, unkompliziert und unabhängig von der Gelände­neigung durchgeführt.

Durch eine neue dynamische Wiege­technik mit Beschleu­nigungsgebern sind selbst unter schwierigen Einsatz­bedingungen und in unebenem Gelände überragende und reproduzierbare Wiege­ergebnisse möglich. Der Wiege­vorgang mit Druck­erfassung der Hydraulik­flüssigkeit erfolgt über einen bestimmten einstellbaren Hubwinkel­bereich des Löffelstiels. Die Messung erfolgt während des Hub­vorganges ohne Unterbrechung. Die Wiegung erfolgt über einen einstellbaren Winke­lbereich des Löffelstiels. Das Gewicht wird angezeigt und ein Signalton bestätigt, dass die Messung durchgeführt wurde. Die Hub­geschwindigkeit wird erfasst und bei der Gewichts­berechnung berücksichtigt.

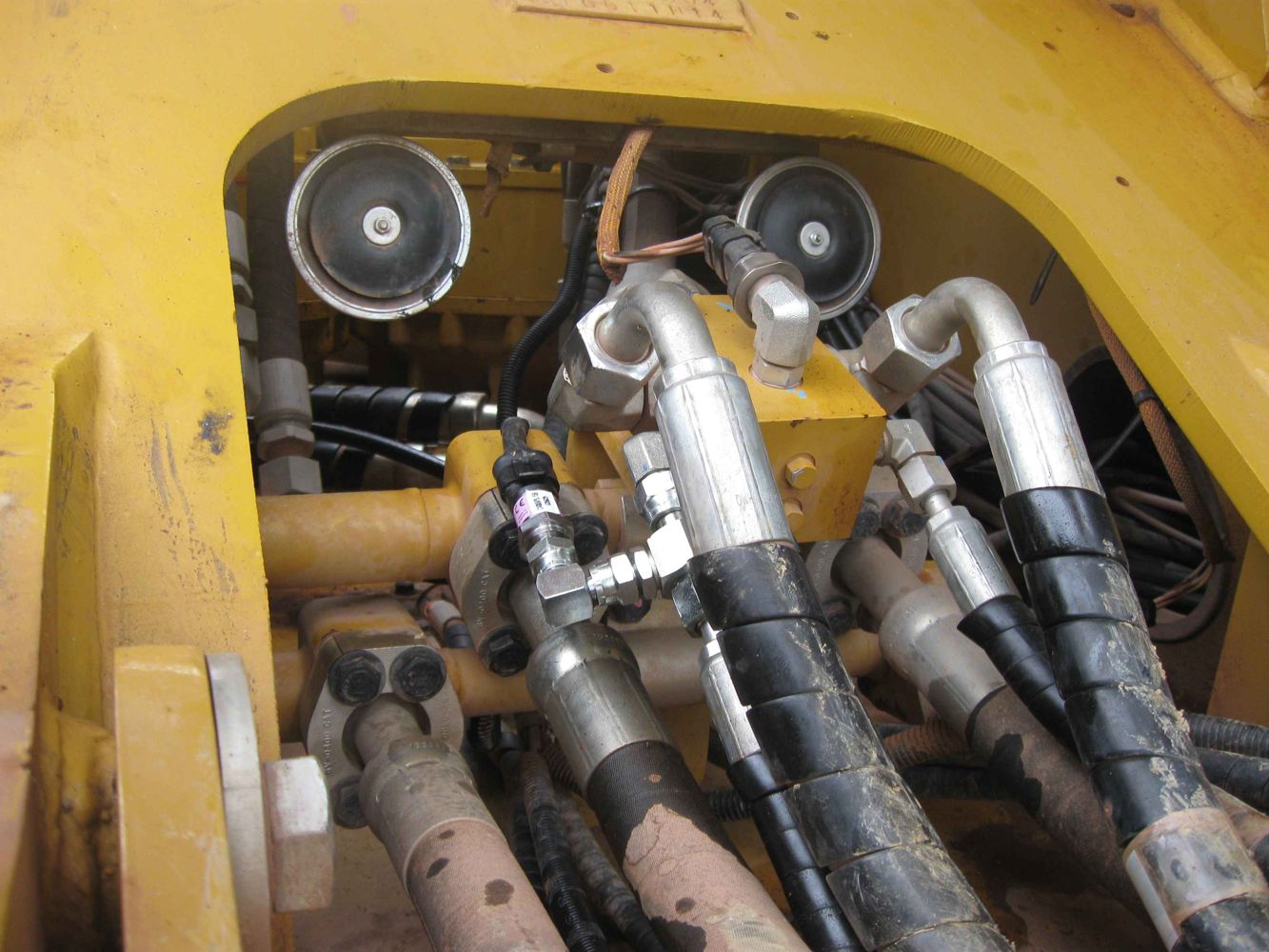

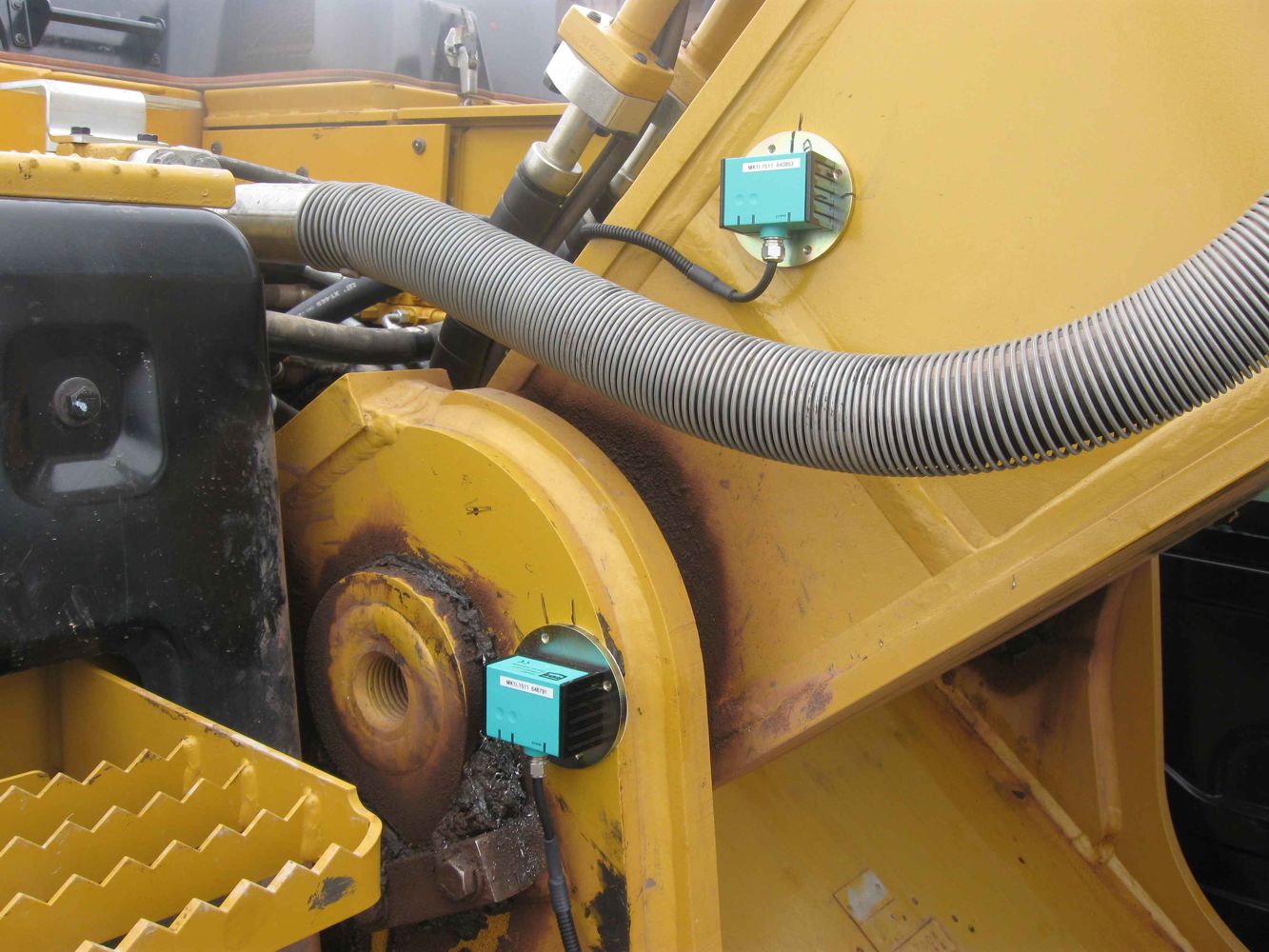

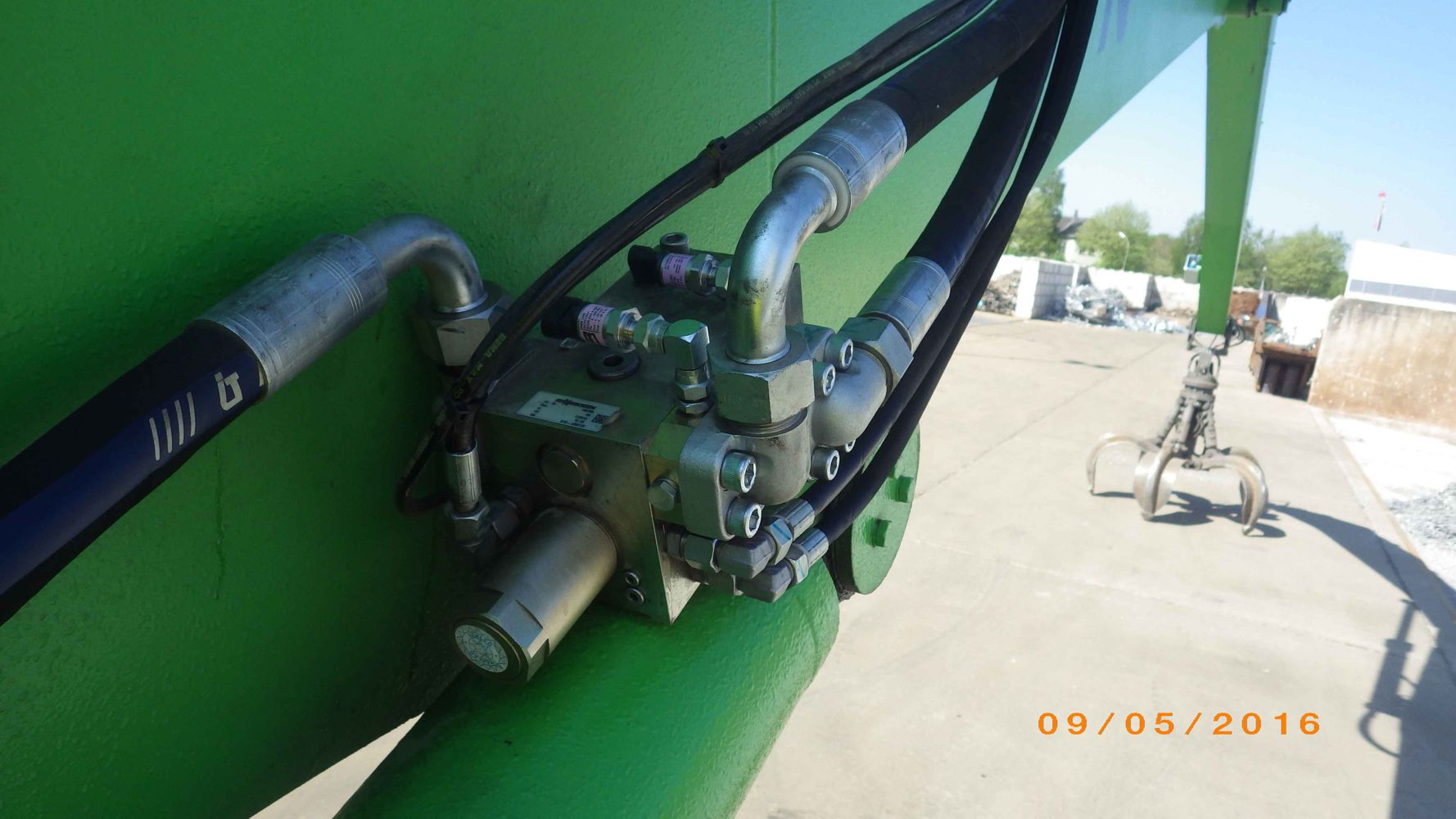

Das System misst kontinuierlich den Hydraulik­druck mit bis zu vier Drucksensoren. Die Drucksignale werden über einen einstellbaren "Wiegewinkel" - das ist der Hubhöhen­bereich des Löffelstiels - aufgenommen. Gleichzeitig wird die Neigung der Maschine im Gelände mit zwei Neigungs­sensoren an der Ladeschwinge und am Maschinen­rahmen bestimmt. Die Messung am Fahrzeugrahmen erfasst und kompensiert die Längs- und Querneigung des Fahrzeugchassis.

Die Drucksensoren sind speziell für härteste Anforderungen und extreme Belastungen durch Druck­stösse ausgelegt.

Der Loadex 100 eignet sich auch für statische Wiege­vorgänge: Entweder wird der Ausleger in eine feste Wiege­position gehoben und der Druck dort gemessen, oder die Messung findet konstant bei gewünschter Auslegerhöhe im Echtzeit­modus statt.

Ein genaues Wiege­ergebnis ist in allen Temperatur­bereichen möglich, da die Temperatur der Hydraulik­flüssigkeit mit einem optionalen Sensor kontinuierlich gemessen und kompensiert werden kann.

Die Systemgenauigkeit liegt bei ± 3 % der maximalen Hublast der Maschine.

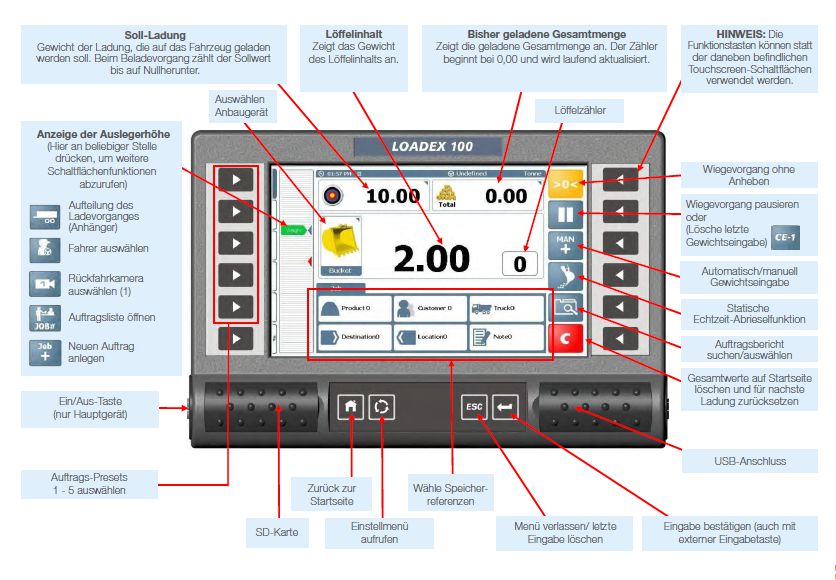

Bedienung

Die Bedienung des Loadex 100 erfolgt über die berührungs­empfindliche Anzeige und/oder durch zusätzliche Tasten, die um die Anzeige angeordnet sind. Text und Zahlen geben Sie direkt über den Bildschirm ein.

Das Betriebssystem Windows CE 2.0 bietet eine komfortable Bedienung über den 7-Zoll-Touch-Farbdisplay, z.B. mit eingeblendeter Tastatur und Schiebe­reglern (Slider).

Der Loadex 100 bietet SQL-Datenbank-Funktionen mit Eingabe und Ausgabe von Daten im XML-Format. Dem Lade­vorgang können bis zu 8 Referenz­felder für Produkte, Kunden, Ladeorte, Frachtführer, LKWs und Zielorte sowie bis zu 20 Fahrern zugeordnet werden.

Einstell- und Kalibriermenüs sind PIN-geschützt, so dass versehentliches Verstellen vermieden wird bzw. Einstellungen nur von autorisiertem Personal vorgenommen werden können. Der Betrieb der Wiege­einrichtung selbst kann über eine PIN geschützt werden, so dass diese nur von autorisierten Fahrern benutzt werden kann.

Für die Zielbeladung von z.B. LKWs auf ein vorgegebenes Ziel­gewicht wird dieses direkt am Bildschirm eingegeben.

Der Loadex 100 ist multitasking-fähig, es kann zwischen bis zu 5 aktuell in Bearbeitung befindlichen – noch nicht abgeschlossenen - Aufträgen umgeschaltet werden.

Die automatische Zuordnung von Produkten ist über GPS-Ortung des Lade­platzes z.B. einer Material­box bei der Entnahme möglich.

Das System bietet umfassende Diagnose­möglichkeiten, z.B. zur Darstellung des Druck­verlaufs der bis zu vier Sensoren beim Heben. Dies bietet umfängliche Möglich­keiten zur Analyse im Einsatz für z.B. „Feintuning“ der Kalibrierung.

Datenhandling

Datenhandling

Die Datenerfassung, Dokumentation und Rückverfolgbarkeit spielt eine zunehmende Rolle in den betrieblichen Abläufen.

Der Loadex 100 bietet hierzu umfassende und anwendungsbezogen konfigurierbare Möglichkeiten zum Datenhandling. Vorgaben (z.B Mischungsverhältnisse) und Datensätze können per XML vorab erstellt und auf den Loadex 100 hochgeladen werden. Die Datenein- und -ausgabe im XML-Format erfolgt über Ethernet, seriell (RS232) oder USB-Stick.

Die Datenbank wird auf einer fest im Loadex 100 verbleibenden SD-Card angelegt.

Die aufgenommenen Daten können offline mittels USB-Stick oder online drahtlos übertragen werden. Die drahtlose Datenübertragung kann im Nahbereich über WLAN an einen WLAN Access Point erfolgen. Die Datenübertragung ist in beide Richtungen möglich, das heißt es können auch Aufträge vom Büro PC auf das mobile Wiegesystem übertragen und dort abgearbeitet werden.

Die Anbindung des Loadex 100 an das Internet, Portale oder e-mail erfolgt über WLAN an ein als Hotspot konfiguriertes Smartphone und von dort über GPRS oder UMTS in`s Internet. Die WLAN Datenübertragung ist nach neuesten Standards gesichert.

Drahtlose Übertragung ist ebenfalls direkt über z.B. Funkmodem oder GPRS Modem möglich.

Technische Daten

Technische Daten

Anzeige 7-Zoll-Farb-Touchscreen
Bedientasten Gummimembrane - versiegelt
Spannungsversorgung 10 bis 30 V DC
Temperaturbereich -20°C bis +50°C Arbeitsbereich
Systemgenauigkeit ± 3 % der maximalen Hubleistung der Maschine
Drucksensorbereich 0 bis 250 bar
Gewährleistung 2 Jahre
Umgebungsschutz Haupteinheit IP54; Externe Sensoren IP65; Voller RFI / EMI Schutz
Gehäuse ABS Außenschale - Eigenfarbe dunkelgrau
Abmessungen 23 cm x 15,5 cm x 5 cm (BxHxT)

Lieferumfang

Der Teilesatz des Loadex 100 besteht aus:

Loadex 100 Haupteinheit
Loadex 100 Wiegemodul
Fahrzeug-Hydraulik-Montagesatz
Zwei robuste Lastsensoren
Ein Winkelsensor zwischen Ausleger und Stiel

Zwei Neigungssensoren für Ausleger und Chassis

Optional: Ultraschall-Abstandssensor für Löffelstellung

Optionen

Flachbettdrucker EPSON TMU 295

Auf Wunsch sind folgende Erweiterungen zum Loadex 100 bei uns erhältlich:

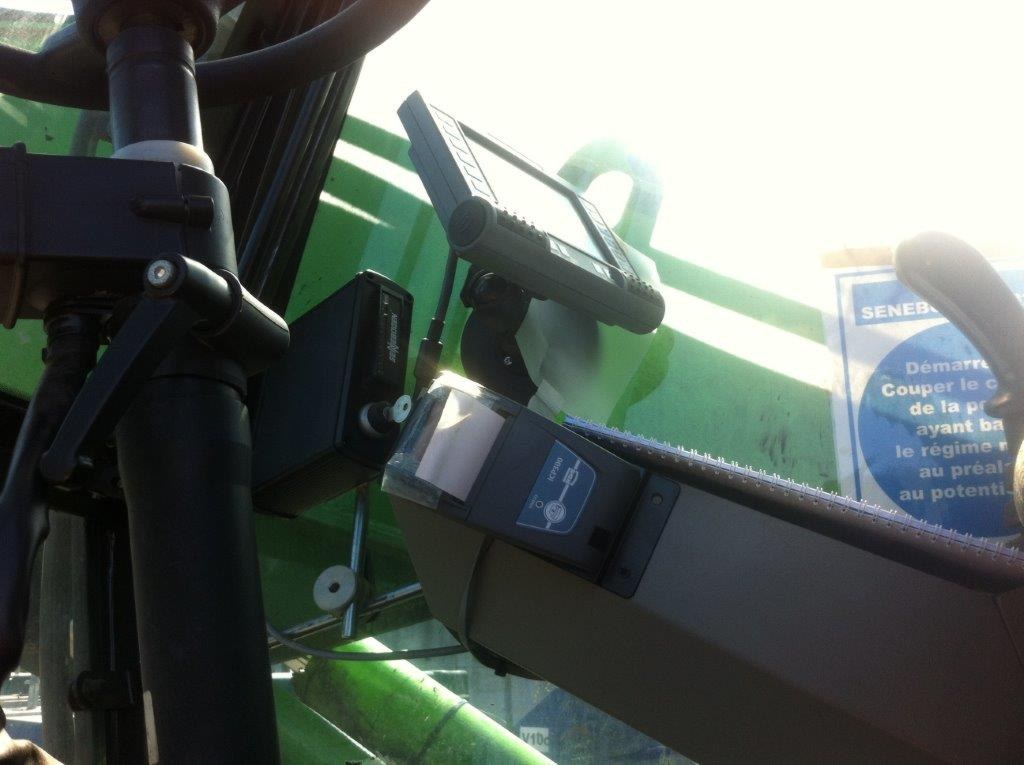

  • Kabinendrucker ICP 300 : Zum Ausdruck von Belegen in der Kabine
  • Flachbettdrucker EPSON TMU 295: Zum Ausdruck von Belegen in der Kabine
  • USB Speichersystem: Mit einem USB Stick werden die Daten vom Loadex 100 komfortabel auf einen PC übertragen und verarbeitet
  • Barcodescanner: Schnelles und einfaches Werkzeug um Produkte, Kunden, Fahrzeuge oder Standorte zu erfassen. Der Scanner wird direkt an das Loadex 100 System angebunden, dadurch können die Arbeits­abläufe optimiert werden.
  • Rückfahrkamera: Die Rückfahr­kamera erleichtert das Rangieren auf dem Betriebs­gelände. Die Anzeige schaltet automatisch in Kameravansicht sobald der Rückwärts­gang eingelegt wird.
  • Drahtlose Anbindung: Übertragung der Wiegevdaten per WLAN, Mobilfunk oder Funkmodem an die EDV. Die Datenvübertragung kann natürlich nach neuesten Standards abgesichert werden (WPA-2).
