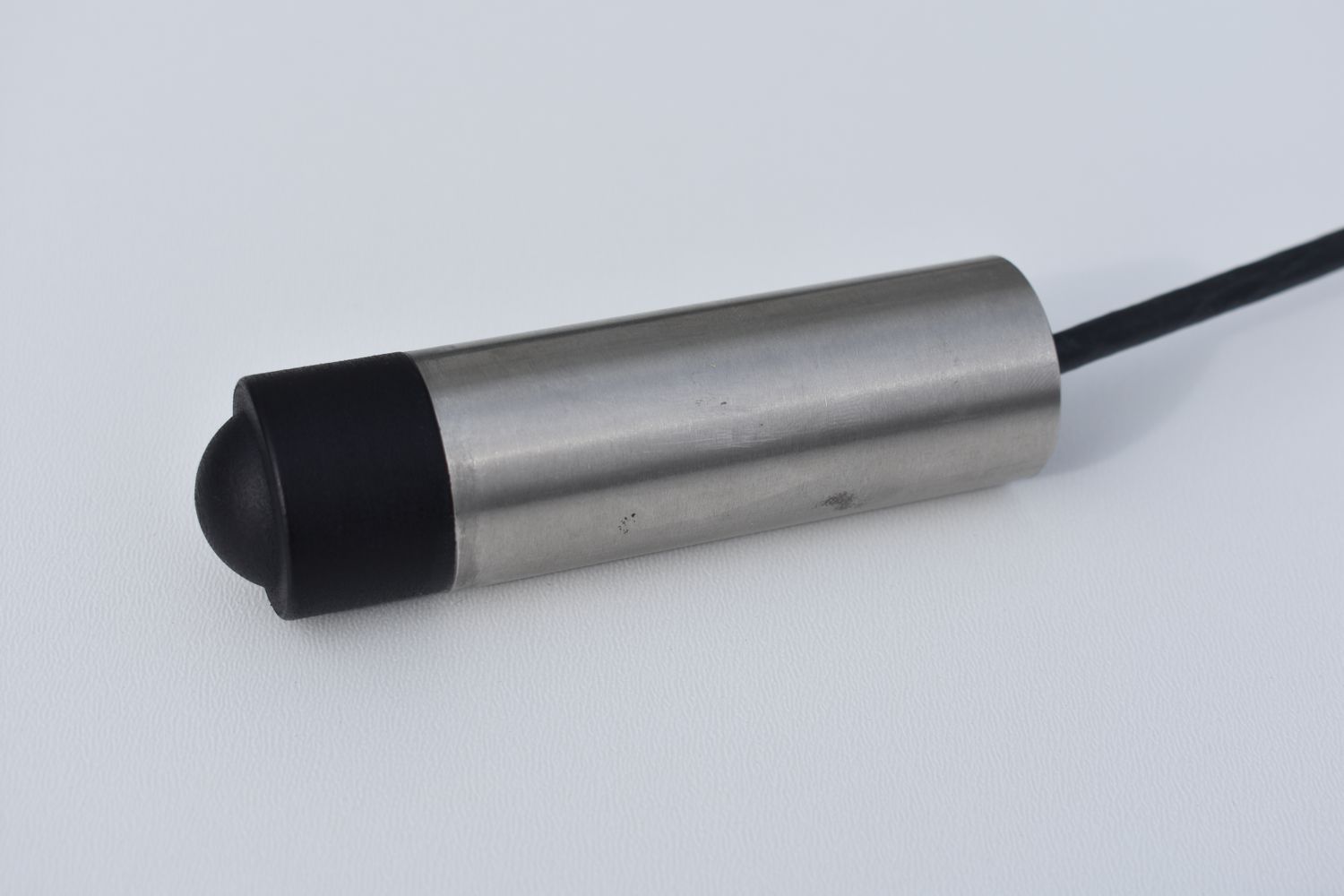

RaDist Abstandssensor

MSO RaDist ist ein neuer Abstands­sensor auf der Basis eines FMCW- (frequenz­moduliertes Dauerstrich) Radars. Das Radar ist mittels einer dielektrischen Linse gebündelt.

Eine besondere Eigenschaft ist die multi-target Fähigkeit, das heißt es können mehrere Ziele und Abstände - auch material­durch­dringend - gleichzeitig erfasst werden. Ein Beispiel ist die gleich­zeitige Erfassung der Höhe eines Pflanzen­bestandes oder Schwades und des Abstands zur Boden­ober­fläche für die Höhen­führung von Schneid­werken, Werkzeugen und Gestängen.

RaDist steht in unterschiedlichen Varianten mit Einzelziel- und Mehr­fach­ziel­konfiguration, Analog­ausgang (4 - 20 mA), Digital­ausgang (seriell RS232, RS485) und Ausgangs­takt­raten zur Verfügung. Der Sensor ist voll gekapselt in einem Kunst­stoff­gehäuse mit DIN M12 Rund­steck­verbinder mit Verschraubung verbaut.

Anwendungsbereiche

RaDist Multi-Target => Multi-Anwendungen

  • Höhenmessung auf den Boden durch Pflanzenbestand
  • Gleichzeitige Höhenmessung von Bestandsoberkante und Boden
  • Lückenerfassung in Raumkulturen
  • Industrielle Füllstandsmesstechnik, Füllstandserfassung von Flüssigkeit in Behältern bei Schaumbildung
  • Industrielle Füllstandsmesstechnik, Füllstandserfassung von Schüttgütern bei Staubbildung

Vorteile

RaDist - Eigenschaften und Vorteile

  • Abstandsmessung mit Millimeter Genauigkeit
  • Updaterate 20 Hz bei Einzelzielmessung
  • Updaterate 5 Hz bei Mehrfachzielmessung
  • 60 GHz (V-band) FMCW Abstandsradar mit geringer Ausgangsleistung (EIRP 10 dBm)
  • Fokussierung mit 8 Grad Öffnungswinkel (3 dB) mittels dielektrischer PTFE ("Teflon") Linse
  • Kunststoffgehäuse mit den Abmessungen 59 x 59 x 65 mm (Montageplatte oben 100 mm x 59 mm)
  • Abstandsmessung von 10 cm bis 4 m mit höchster Genauigkeit, bis 30 m bei verringerter Genauigkeit
  • Unterschiedliche Produktvarianten (Ausgang, Konfiguration) je nach Anwendung verfügbar
  • Mehrfachzielmessung (multi-target) liefert über eine serielle Schnittstelle eine Liste von Zielen und deren Eigenschaften, zum Beispiel Abstand zur Oberkante eines Pflanzenbestandes und zur Bodenoberfläche
  • Einzelzielmessung (single-target) auf stärksten Reflektor, zum Beispiel Abstandsmessung auf Boden durch einen Pflanzenbestand, ein Schwad oder auf eine Flüssigkeitsoberfläche durch Schaum
  • Robuste Funktion bei Schmutz, Staub, Nebel
  • Unbeeinflusst durch Lichtverhältnisse, Maschinengeräusche, Wind
  • Umgebungsschutz IP69K (bei angeschraubtem Rundstecker)
  • Weitbereichsstromversorgung

Technische Daten

Technische Daten

Radar Frontend V-band 57 bis 64 GHz, FMCW
Gehäuse voll gekapselt
Stromversorgung 9 bis 36 V DC
Temperaturbereich -20 °C bis +70 °C
Ausgangssignal Einzelziel abstandsproportional 4-20 mA
Ausgangssignal Mehrfachziel seriell RS-232
